汇川MCTC-ARD-C 电梯自动救援装置（ARD）
时间: 2026-04-21浏览次数：
汇川MCTC-ARD-C 电梯自动救援装置（ARD）
汇川MCTC-ARD-C 电梯自动救援装置（ARD）
产品定位与核心功能
产品定位
MCTC‑ARD‑C是汇川自研的电梯自动救援装置（ARD）
完美适配汇川 NICE 系列电梯控制器
核心作用：市电停电 / 缺相时自动应急救援
工作逻辑
常态：监测市电、为电池充电
异常：检测停电 / 缺相200ms确认后启动
救援：输出应急电源→驱动电梯轻载方向→最近楼层开门放人
恢复：市电正常后自动切回主电源
型号与规格
1. 型号命名规则
MCTC C ARD 40 15
40：三相 380V；20：220V
15：15kW；30：30kW
2. 核心技术参数
参数项 规格
输入电压 三相 380~440VAC，50/60Hz
输出电压 单相 380VAC，50±5Hz
适配功率 4015：≤15kW；4030：≤30kW
电池配置 12V×3 节 ×7Ah
应急时限 最大运行3 分钟自动停止
防护等级 IP20
工作温度 -10℃~+40℃
海拔 ＜1000m（超 1000m 需降容）
主要组件（表）
组件 规格 / 型号
MCB ARD3T153U1
驱动板 ARD3T153M1
电池 12V×3×7Ah（理士 DJW12-7.0）
接触器（15kW） 3RT6028-1AN20，380V/38A
接触器（30kW） 3RT50-36-1AN20，380V/50A
空气开关 DZ47N，400VAC/63A

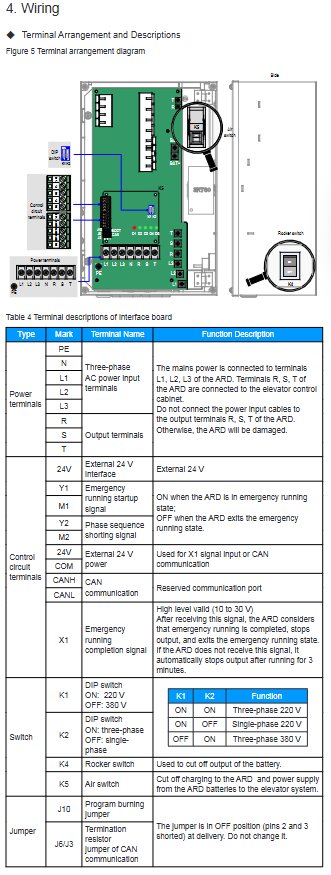

端子与 DIP 设置
1. 关键端子功能
端子类型 标识 功能
动力输入 L1/L2/L3/N/PE 市电三相输入
动力输出 R/S/T 接电梯控制柜
控制端子 Y1 应急运行启动信号
X1 应急运行完成信号
24V/COM 外部电源与公共端
CANH/CANL 预留通讯
2. DIP 开关 K1/K2（出厂默认 380V 三相）
K1 K2 配置
OFF ON 三相 380V（默认）
ON OFF 单相 220V
ON ON 三相 220V
3. 保护开关
K4：电池输出切断开关
K5：整机充电 / 供电空开
安装规范
安装方式
壁挂式 / 落地式
安装位置：电梯机房或井道内
安装尺寸（代表型号）
型号 宽 W 深 D 高 H 重量
4015 壁挂 248mm 151.2mm 480mm 15kg
4030 壁挂 303mm 151.2mm 480mm 17kg
环境要求
无导电粉尘、腐蚀性 / 易燃气体
湿度＜95% RH（无凝露）
自然通风散热
调试流程
上电前
K4、K5 置于OFF
检查接线：输入 / 输出严禁反接
上电
合 K5→装面板→合 K4→合主电
检查电池：3~4 格电量灯亮
应急测试
电梯置于中间楼层
切断主电源，验证自动救援

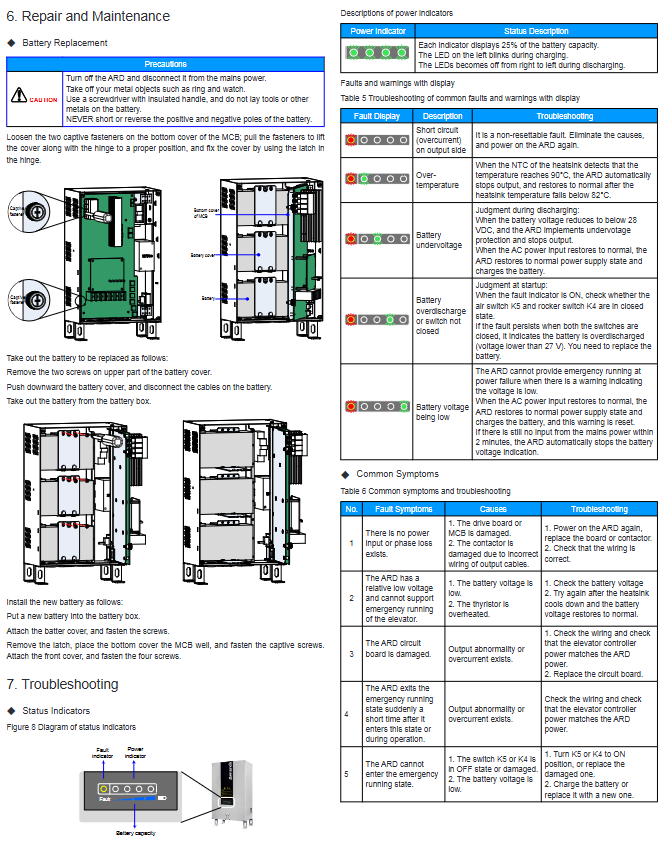

维护与电池更换
电池更换注意事项
必须整机断电操作
禁止正负极短路 / 反接
使用绝缘螺丝刀
电池规格：12V×3 节 7Ah
质保
2 年有限质保
人为损坏、私自改装不在保修范围
故障诊断
1. 指示灯说明
电量灯：每格 25%；充电时左灯闪烁
故障灯：常亮 / 闪烁代表故障
2. 常见故障与处理（表）
表格
故障现象 原因 处理方法
输出短路 / 过流 接线错误、负载短路 排除故障后重新上电
过温保护 散热器达90℃ 降温至 **82℃** 以下自动恢复
电池欠压 放电＜28VDC 市电恢复后充电
无法启动应急 K4/K5 未合、电池亏电＜27V 合闸或更换电池
关键问题
问题 1：MCTC-ARD-C 的应急救援完整流程是什么？超时如何处理？
答案
检测到停电 / 缺相，持续200ms确认
ARD 电池放电，输出380VAC应急电源
发送Y1 应急启动信号给电梯控制器
控制器驱动电梯向轻载方向运行至最近楼层开门
收到X1 完成信号则停止输出、退出应急
若3 分钟未收到完成信号，自动强制停止输出保护
问题 2：ARD 输入输出接反会有什么后果？如何避免？
答案
后果：直接损坏 ARD 内部主板与功率器件，无法修复
避免方法：
严格按端子定义接线：L1/L2/L3 = 市电输入，R/S/T = 输出到电梯
接线后双人复核
上电前用万用表核对相位与线序
问题 3：ARD 电池亏电无法救援的判断阈值是多少？如何恢复？
答案
放电保护阈值：＜28VDC → 停止输出，禁止救援
开机亏电判定：＜27VDC → 故障灯亮，无法启动
恢复方式：
恢复市电，ARD 自动充电
充电后仍无法使用，更换12V×3 节 7Ah标准电池
