SolaHD SDN‑D 系列导轨式高性能电源
时间: 2026-04-21浏览次数：
SolaHD SDN‑D 系列导轨式高性能电源
SolaHD SDN‑D 系列导轨式高性能电源
产品概览
SDN‑D 是Emerson SolaHD推出的紧凑型高性能 DIN 导轨开关电源，面向工业恶劣环境与危险场所设计，体积比前代 SDN‑C 窄31%，无风扇自然冷却。
型号与功率规格
型号 输出电压 额定电流 额定功率 60℃连续功率
SDN 10-24-100D 24Vdc 10A 240W 240W
SDN 20-24-100D 24Vdc 20A 480W 480W
SDN 40-24-100D 24Vdc 40A 960W 960W
核心电气参数
1. 输入
全域电压：AC 90–264V（50/60Hz）；DC 90–375V
功率因数：>0.98
谐波 THDi：<10%（120Vac）
浪涌抗扰：2kV（L-N）、4kV（L-PE）
2. 输出
可调范围：24~29Vdc（3 圈电位器精准调节）
出厂设定：24.5V±1%
纹波：<50mVp‑p
保持时间：≥20ms（100Vac）
3. 效率与发热
最高效率95%（240Vac）
典型损耗：10A 机型仅12.6W
三大功率增强能力
连续功率提升：≤50℃时输出120%（10A→12A，20A→22A，40A→44A）
感性负载启动：1.5 倍电流持续4 秒
故障分断峰值：6 倍电流持续15ms，可靠熔断下游熔断器
环境与可靠性
工作温度：-40℃ ~ +70℃
60~70℃线性降容：10A 降为 216W；20A 降为 360W；40A 降为 720W
MTBF：最高1,048,000 小时（230Vac/25℃/20A）
设计寿命：最长453,100 小时
质保：5 年

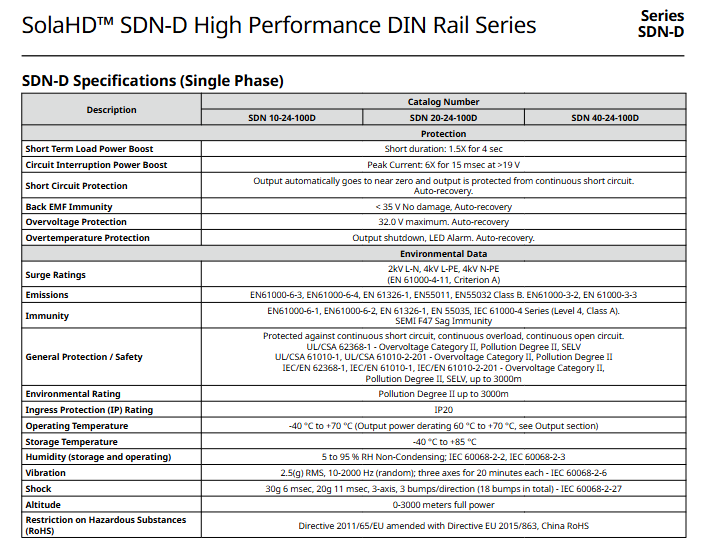

保护功能
保护类型 动作条件 恢复方式
短路保护 持续短路 自动恢复
过压保护 >32V 自动恢复
过温保护 超温 自动恢复
反电势保护 <35V 无损坏，自动恢复
诊断与状态指示
双色 LED：绿 = 正常；红 = 保护 / 故障
DC OK 继电器：输出 > 18.5V 时动作，接点50V/1A
可选 SCM 通讯模块：实时监控电压 / 电流 / 温度 / 报警，支持 EtherNet/IP、Modbus TCP、HART7
防爆与全球认证
UL/CSA：Class I Div 2，Class I Zone 2
ATEX/IECEx：II 3G Ex ec IIC T4 Gc
温度代码：T4
符合RoHS、EN62368、EN61010

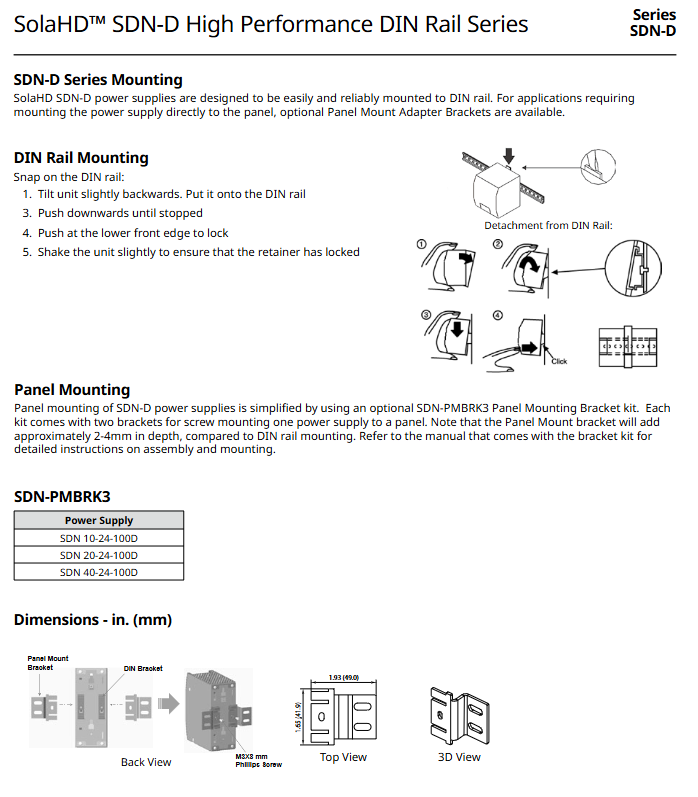

安装与接线
安装：TS35 DIN 导轨卡扣式；可选面板支架
输出：双端子，方便多设备并接
线径：10/20A 用 16–10AWG；40A 用 7–6AWG
散热空间：上下25mm，左右10mm
可选配件
SCM 通讯模块（3 款）
SCM‑E‑EIP：EtherNet/IP
SCM‑E‑MBUS：Modbus TCP
SCM‑W‑HRT7：HART7
SDN 冗余模块
SDN‑PMBRK3 面板安装支架
关键问题
问题 1：SDN‑D 的 120% 连续功率提升、1.5 倍启动电流、6 倍峰值电流分别有什么作用？
答案
120% 连续提升：满足长期轻载升级或短时扩容需求，≤50℃可稳定输出，无需更换更大功率电源。
1.5 倍 / 4 秒：专门驱动高启动冲击的感性负载（电机、电磁阀），确保顺利启动。
6 倍 / 15ms：提供故障分断峰值电流，在输出短路时快速熔断下游熔断器，实现选择性保护。
问题 2：SDN‑D 在高温环境（60~70℃）下功率如何降容？三款机型差异是什么？
答案全部机型从60℃开始线性降容，到 70℃达到下限：
10A（240W）：降至216W（降 10%）
20A（480W）：降至360W（降 25%）
40A（960W）：降至720W（降 25%）
小功率机型降容更少，更适合高温密闭柜。
问题 3：SDN‑D 的诊断能力分为哪几个层级？分别适用于什么场景？
答案分为三级诊断：
基础级：双色 LED 指示灯，现场快速判断运行 / 故障。
进阶级：DC OK 继电器，接入 PLC 做远程干接点报警。
网络级：SCM 通讯模块，通过总线上传电压、电流、温度、事件日志，适合数字化工厂集中监控。
