OMRON C200H 系列 PLC（CPU01‑E/03‑E/11‑E）操作说明
OMRON C200H 系列 PLC（CPU01‑E/03‑E/11‑E）操作说明
适用范围与安全规范
适用机型
C200H CPU01‑E / 03‑E / 11‑E
配套 I/O 单元、特殊功能单元、链接单元
安全强制要求
必须断电拆装单元、接线、设置 DIP 开关
接地电阻 **≤100Ω**，防止触电与干扰
外部必须配置急停、互锁、限位电路
输出继电器烧毁 / 晶体管击穿可能导致输出异常，需外部安全措施
防静电：接触单元前先释放静电
运行环境
温度：0~50℃，湿度20~90%RH无凝露
禁止：直射、粉尘、腐蚀性气体、强振动、强电磁

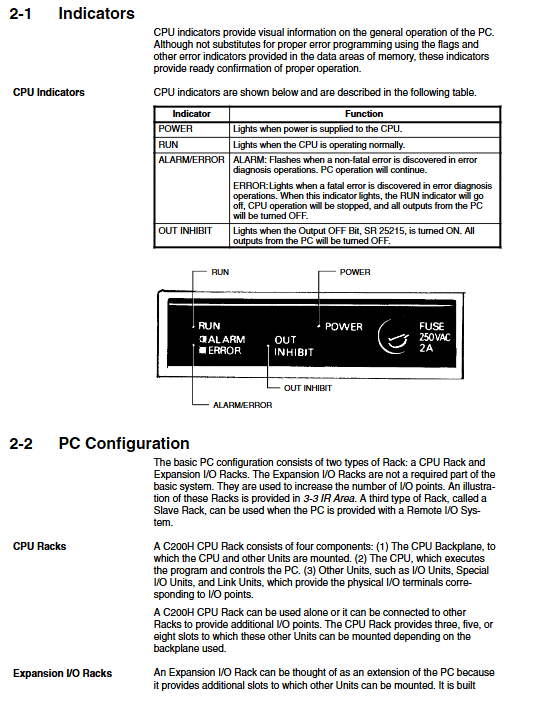

硬件结构与指示灯
1. CPU 指示灯定义
指示灯 状态 含义
POWER 常亮 供电正常
RUN 常亮 正常运行
ALARM 闪烁 非致命异常（电池低、周期超时）
ERROR 常亮 致命错误，停止运行，输出全关
OUT INHIBIT 常亮 输出禁止（SR25215=ON）
2. 系统架构
由CPU 机架 + 最多 2 个扩展 I/O 机架组成
底板：3 槽、5 槽、8 槽三种
I/O 按插槽分配地址，每个槽占 1 个 IR 字（16 点）

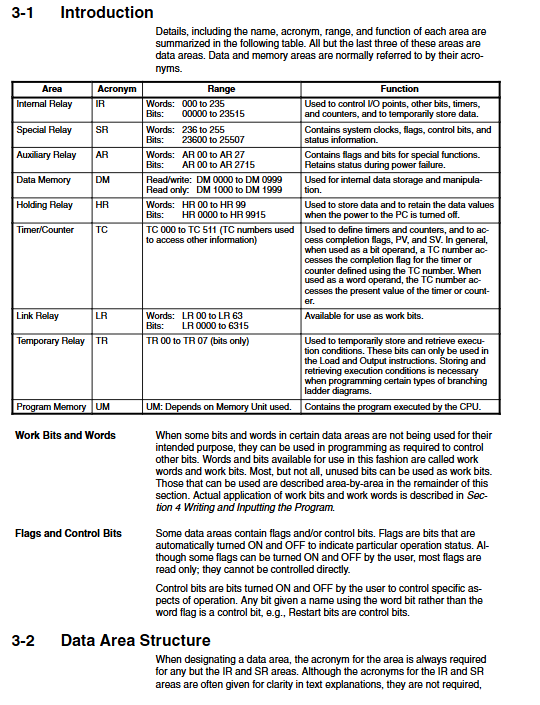

核心内存区域
所有区域按字（16bit） 管理，部分支持位寻址。
区域 缩写 地址范围 掉电保持 用途
内部继电器 IR 000~235 否 I/O 点、内部线圈
特殊继电器 SR 236~255 部分 系统标志、时钟、错误
辅助继电器 AR 00~27 是 专用标志、错误历史、时钟
数据存储器 DM 0000~1999 是 数据存储、间接寻址
保持继电器 HR 00~99 是 掉电保持状态
定时器 / 计数器 TC 000~511 SV 保持 定时、计数
链接继电器 LR 00~63 否 PLC 间链接数据
临时继电器 TR 00~07 否 梯形图分支暂存
关键系统位（SR）
SR25315：首次循环标志（开机第一个周期 ON）
SR25313：常 ON；SR25314：常 OFF
SR25212：I/O 状态保持位
SR25215：输出全关位
SR25503：指令执行错误标志 ER
编程基础
1. 编程方式
图形：梯形图 Ladder
文本：助记符 Mnemonic（编程器直接输入）
工具：手持编程器、GPC、FIT、LSS 软件
2. 标准流程
I/O 分配与地址规划
绘制梯形图
转换为助记符
编程器写入 PLC
语法检查→运行调试→优化→备份
3. 必须规则
程序结尾必须加 END (01)，否则不执行
一个输出位只能在一个 OUT/SET/KEEP中驱动
TC 号000~511 只能定义一次（不可重复）
核心指令分类
1. 基础逻辑指令
LD/LD NOT：载入常开 / 常闭
AND/AND NOT：串联
OR/OR NOT：并联
AND LD/OR LD：块串联 / 块并联
OUT/OUT NOT：输出
DIFU(13)/DIFD(14)：上升沿 / 下降沿（单周期 ON）
KEEP(11)：锁存（置位 / 复位）
2. 流程控制
IL(02)/ILC(03)：互锁，条件不满足时区段复位
JMP(04)/JME(05)：跳转，跳过程序不改变状态
STEP/SNXT：步进控制（顺序工序）
SBS/SBN/RET：子程序调用
3. 定时与计数
TIM：0.1s 定时器，设定值0~999.9s
TIMH(15)：高速定时器
CNT：减计数器
CNTR(12)：可逆计数器
4. 数据处理
MOV/MVN：传送 / 取反传送
CMP：比较
ADD/SUB/MUL/DIV：BCD 运算
ADB/SBB：二进制运算
SFT/SFTR：移位寄存器
程序执行与时序
1. 扫描机制
输入刷新 → 程序执行 → 输出刷新 循环执行
程序按地址从上到下执行
输入只在周期开始刷新，输出只在周期结束刷新
2. 关键时序指标
基本指令执行：0.4μs级
扫描周期：可在编程器查看
超100ms触发 SR25309 周期错误
操作与调试（编程器）
1. 核心操作
模式切换：PROGRAM（编程）、MONITOR（监控）、RUN（运行）
内存清除：清空程序、I/O、DM、HR 等
I/O 表注册：匹配实际单元，校验异常报警
程序检查：3 级语法检查，检出电路错误、重复输出等
2. 监控功能
监控位 ON/OFF 状态
定时器 / 计数器当前值 PV
扫描时间实时显示
强制置位 / 复位位
3. 故障处理
看ERROR/ALARM灯
读错误码与AR/SR错误标志
常见原因：程序无 END、I/O 配置不匹配、电池低、过载、短路
关键问题
问题 1：C200H 的 8 个内存区中，哪些掉电后能保持数据？各自用途是什么？
答案：掉电保持的区域：AR、DM、HR、TC（SV）。
HR：保存开关状态、报警、手动 / 自动模式等状态。
DM：保存参数、配方、累计值、错误历史，支持间接寻址。
AR：保存系统错误、通讯状态、时钟、掉电次数。
TC：定时器 / 计数器设定值 SV 保持，当前值 PV 不保持。
不保持：IR、SR、LR、TR，重启后清零。
问题 2：IL/ILC 与 JMP/JME 都是跳过程序段，二者核心区别是什么？
答案
IL (02)/ILC (03) 互锁：条件 OFF 时，区段内OUT 复位、TIM 复位、CNT 保持、KEEP 保持，用于安全切断。
JMP (04)/JME (05) 跳转：条件 OFF 时，完全跳过不执行，所有输出 / 定时器 / 计数器状态完全保持，用于周期优化与选择性执行。
简单记：IL 是 “切断复位”，JMP 是 “跳过不动”。
问题 3：编写 C200H 程序时，最容易导致不运行或异常输出的 3 个错误是什么？如何避免？
答案
缺少 END (01) → 程序完全不执行；必须在最后一行加 END。
一个输出位被多次 OUT 驱动 → 只有最后一次生效，前面逻辑失效；一个输出只允许一个 OUT/SET/KEEP。
TC 号重复定义 → 定时器 / 计数器错乱；每个 TC000~511 只能用一次 TIM/TIMH/CNT/CNTR。
