Allen‑Bradley 1336 PLUS 系列交流变频器
时间: 2026-04-21浏览次数：
Allen‑Bradley 1336 PLUS 系列交流变频器
Allen‑Bradley 1336 PLUS 系列交流变频器
产品定位与基础信息
产品型号：1336 PLUS 交流变频驱动器
功率范围：0.37–448 kW（0.5–600 HP）
固件版本：FRN 1.xx ~ 5.xx
电压等级：200–240V / 380–480V / 500–600V 三相
控制方式：正弦 PWM、V/Hz、无传感器矢量、过程 PI 闭环
频率范围：0–400 Hz
过载能力：150% 1 分钟（恒转矩）
安全与通用规范
安全警示
高压触电风险，断电后需等待直流母线放电至 0V
器件为ESD 敏感，拆装需防静电
大于45kW机型不可使用低于1.07版固件
型号编码规则
1336S + 电压码 + 功率码 + 防护码 + 语言码
防护：IP20、IP54（NEMA12）、IP65（NEMA4）
铭牌位置
A1–A4：主控板安装板
B–G：机箱底部
安装与接线规范

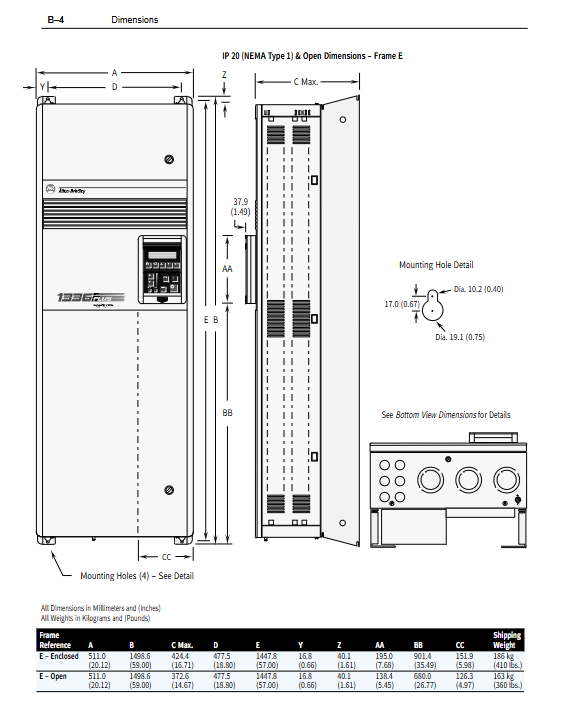

1. 安装要求
安装方向：垂直安装
散热间距：左右≥30mm，上下≥100–152mm
环境温度：0–40℃（封闭）/ 0–50℃（开放）
海拔：≤1000m不降容
2. 主回路接线（TB1）
端子 功能
R/S/T（L1/L2/L3） 三相电源输入
U/V/W（T1/T2/T3） 电机输出
PE 安全接地
DC+/DC– 直流母线、制动电阻
3. 控制回路接线（TB2/TB3）
TB2：0–10V、4–20mA、脉冲输入、继电器输出
TB3：开关量控制、编码器反馈（L4/L5/L6/E 版本）
编码器：5V/12V、差分 / 单端、最高 125kHz
4. 保护与 EMC
输入熔断器：按机型匹配Class CC/J/T 或 gG

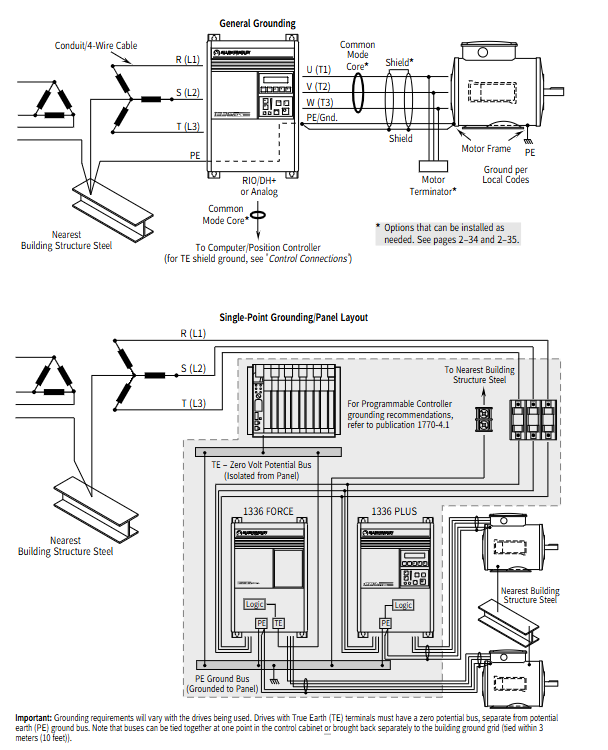

接地：单点低阻抗接地，电机电缆屏蔽层两端接地
EMC：需RFI 滤波器满足 CE，动力线与信号线分离
5. 电机电缆最大长度（380–480V）
机型 无器件 加终端器 加电抗器
A Frame 12.2m 91.4m 182.9m
B–C 12.2m 182.9m 182.9m
D–G 30.5m 182.9m 91.4m

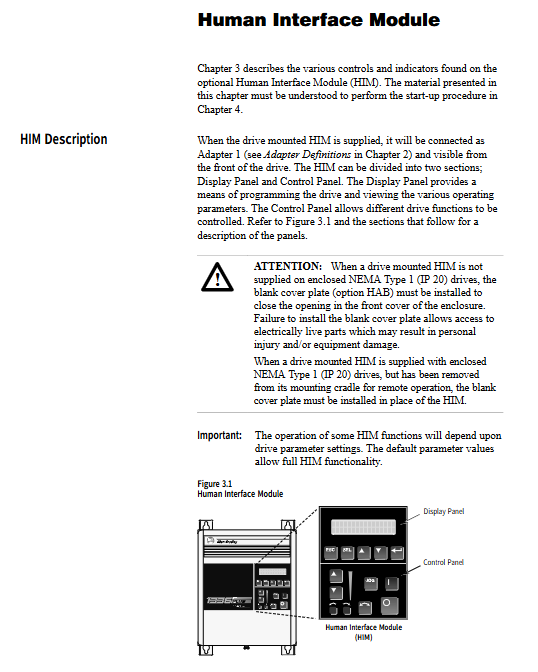

人机界面模块（HIM）
核心按键
ESC/SEL：退出 / 选择
启停、点动、方向、增减量
操作模式
显示模式（只读）
编程模式（读写）
过程模式（自定义监控）
EEPROM 模式（恢复出厂、参数上下载）
密码模式（权限保护）
搜索模式（查非默认参数）
核心功能
故障队列：查看最近4 次故障
逻辑屏蔽：热拔插 HIM 不报错
自定义上电显示界面
启动调试流程
断电→断开电机→通电→恢复出厂参数
设定Input Mode→断电重启生效
写入电机铭牌：电压 / 频率 / 电流 / 转速
选择控制方式：矢量 / V/Hz
设定最大 / 最小频率、加减速时间
空载试运行→校验方向→整定磁通 / 滑差
接电机带载→优化滑差增益、磁通上升时间
设置电子过载、直流制动、跳跃频率
参数编程体系
参数分为14 个功能组，核心如下：
设置组
输入模式、最大频率60Hz、加减速10s、电流限150%
电机控制组（FRN 4.01+）
无传感器矢量、V/Hz、节能模式
起始升压、运行升压、拐点电压 / 频率
频率设置组
预设速度7 段、跳跃频率3 点、点动频率10Hz
I/O 配置组
模拟量标定、继电器输出、模拟输出
故障组
故障缓存、清除方式、接地预警、断线保护
故障诊断与保护
1. 常见故障（示例）
故障码 名称 原因
F05 过压 减速快、再生能量、电网偏高
F07 电机过载 负载大、保护电流设置不当
F08 过热 散热差、风扇故障
F12 过流 输出短路、加速快、电机故障
F13 接地故障 电机 / 电缆接地
F10 通讯故障 SCANport 设备断开
2. 保护功能
过流、过压、欠压、过载、过热、接地、相间短路
电源跌落穿越15ms，逻辑穿越0.5–2s
电子热继电器Class10，可按速比降容
技术规格与认证
环境
湿度：5–95%RH（无凝露）
振动：1G，冲击：15G
电气
功率因数：0.95（A4 以上）
效率：97.5%
载波频率：2–10kHz（机型不同）
认证
cULus、CE、CSA
符合 EN61800-6-4/6-2、EN55011
关键问题
问题 1：1336 PLUS 变频器的核心控制模式有哪些？分别适用于什么场景？
答案：
V/Hz 控制：通用场景，多电机并联、风机水泵、简单调速，参数配置简单。
无传感器矢量控制：高精度调速、转矩响应快，适合传送带、压机、单电机调速。
过程 PI 闭环控制：需要压力 / 流量 / 液位闭环的工艺系统。
节能模式：轻载长期运行，自动降低输出电压以省电。
问题 2：启动调试时必须设置哪些电机参数？设置错误会有什么后果？
答案：必须设置：电机额定电压、额定频率、额定电流、额定转速。错误后果：
电压 / 频率错误→V/Hz 曲线异常，力矩不足或过热。
电流错误→过载保护误动作或不保护。
转速错误→矢量控制失准，低速不稳、飞车。
问题 3：出现过压故障（F05）最常见原因与快速解决方法是什么？
答案：最常见原因：减速时间过短，电机再生能量使母线电压超标。快速解决：
延长减速时间 1/2。
启用母线限流（Bus Limit En）。
大功率 / 大惯量加装制动电阻 / 制动单元。
检查电网是否长期偏高。
