OMRON SYSDRIVE 3G3XV-EV2 系列变频器
时间: 2026-04-21浏览次数：
OMRON SYSDRIVE 3G3XV-EV2 系列变频器
OMRON SYSDRIVE 3G3XV-EV2 系列变频器

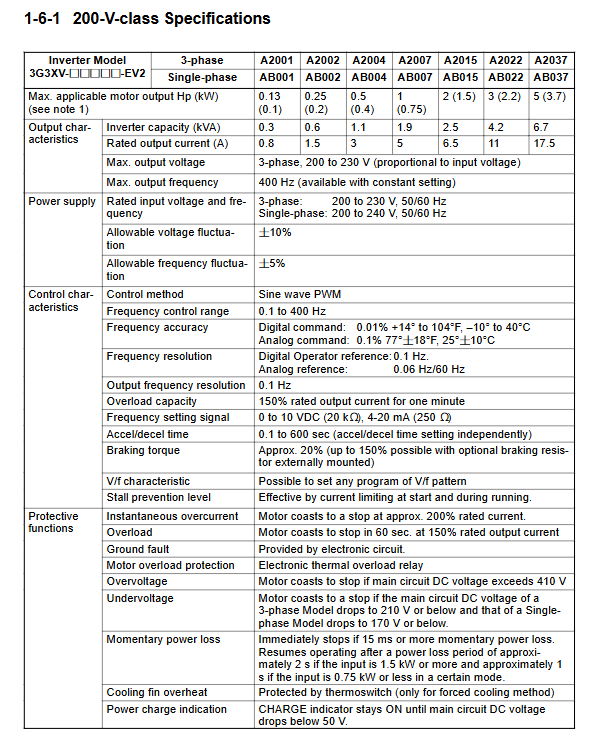

产品基础定位
产品型号：3G3XV--EV2（欧版）
电压等级：200V 单相 / 三相、400V 三相
适配电机：0.1~3.7kW
控制方式：正弦波 PWM
频率范围：0.1~400Hz
过载能力：150%/1min
硬件结构与安装
核心部件
数字操作器（3G3XV-PJVOP110）
主回路端子、控制回路端子
CHARGE 指示灯（断电后需待熄灭才可操作）
安装要求
安装方式：垂直安装
散热间距：左右≥30mm、上下≥100mm
环境温度：-10~40℃（带顶盖）；-10~45℃（无顶盖）
环境条件：防尘、防潮、防腐蚀、防振动
接线规范
主回路端子
端子 功能
L1(R)/L2(S)/L3(T) 电源输入
T1(U)/T2(V)/T3(W) 电机输出
B1(+)/B2 制动电阻
G(E) 接地（≤100Ω）
控制回路端子
开关量：正转 / 反转、故障复位、外部故障、多段速
模拟量：0~10V/4~20mA频率给定
输出：运行信号、频率到达、故障继电器（FLT-A/B/C）
接线保护
输入侧配MCCB 断路器
长距离布线降低载波频率（≤100m 用 5kHz）
控制线缆与动力线分离，使用屏蔽线
数字操作器与参数设置
操作模式
DRIVE 模式：运行、启停、点动、频率设定
PRGM 模式：参数修改、功能配置
核心参数组
参数类别 关键参数 出厂值
运行模式 01（操作方式选择） 0011
V/f 特性 02（最大频率） 60.0Hz
加减速 09/10（加减速时间 1） 10.0s
电机保护 19（电机额定电流） 按机型
载波频率 40 4（10kHz）
常用功能
4 段速（参数 13~16）
点动运行（参数 17，默认 6.0Hz）
直流制动（启动 / 停止制动）
失速防止（加速 / 运行 / 减速）
滑差补偿（稳速）
保护功能
故障保护（停机）
OC：过电流（约 200% 额定电流）
OV：过电压（200V 级＞410V；400V 级＞820V）
UV：欠电压
GF：接地故障
OH：散热片过热
OL1：电机过载
OL2：变频器过载
预警保护（不停机）
OL3：过转矩预警
失速防止（电流限制）
外部故障（EF4/EF5）
故障排查与维护
常见故障处理
故障显示 可能原因 处理方法
OC 加速过快、输出短路 延长加减速、检查接线
OV 减速过快、再生负载 加长减速时间、加制动电阻
OL1 电机过载 减小负载、调整保护电流
OH 散热不良 清洁风扇、改善通风
定期维护
检查端子紧固、散热片清洁
更换冷却风扇、检查电容
绝缘测试（500V 兆欧表，≥1MΩ）
操作器拆装
必须断电且 CHARGE 灯熄灭后操作
关键问题
3G3XV 变频器的运行控制方式有哪两种？如何切换？两种方式：数字操作器控制、外部端子控制。切换方法：修改参数01，设置为0000启用外部端子控制，设置为0011启用操作器控制。
主回路接线有哪些绝对禁止的操作？
严禁将电源输入接到 T1/T2/T3 输出端
严禁在输出端接功率因数补偿电容
通电时严禁触摸主回路端子（需待 CHARGE 灯熄灭）
严禁输出侧短路或直接开关接触器
如何设置电机保护功能？需要注意什么？
设置步骤：
参数18开启电子热继电器（默认 0000 开启）
参数19输入电机额定电流（按电机铭牌）
注意事项：一拖多电机需外置热继电器，低速运行需降低载波频率。
