OMRON SYSMAC One NSJ 系列可编程控制器
时间: 2026-04-21浏览次数：
OMRON SYSMAC One NSJ 系列可编程控制器
OMRON SYSMAC One NSJ 系列可编程控制器
1. 产品核心定位
NSJ 系列是欧姆龙SYSMAC One 一体化控制器，将HMI 显示与PLC 控制集成于一体，核心价值为控制柜小型化、标准化，消除设计、安装、维护环节的低效与浪费，适配全球生产基地统一部署。
2. 硬件规格与尺寸
屏幕规格：5.7/8.4/10.4/12.1 英寸彩色 TFT LCD，分辨率覆盖 QVGA~SVGA
机身厚度：NSJ5 为 79.0mm，NSJ8/10/12 为 73.3mm
安装适配：匹配400–500mm 宽控制柜，无需独立 PLC 空间
防护等级：前面板IP65、NEMA4、UL Type4
3. 核心性能参数
参数项 规格
I/O 点数 最大1280 点
用户程序 60K 步
基本指令执行时间 0.04μs
扩展机架 最大3 个
FB 程序内存 1024KB
任务数 288 个（32 循环 + 256 中断）
4. 接口与通信
标配接口：USB、RS-232C、DeviceNet 主站、10/100Base-TX 以太网

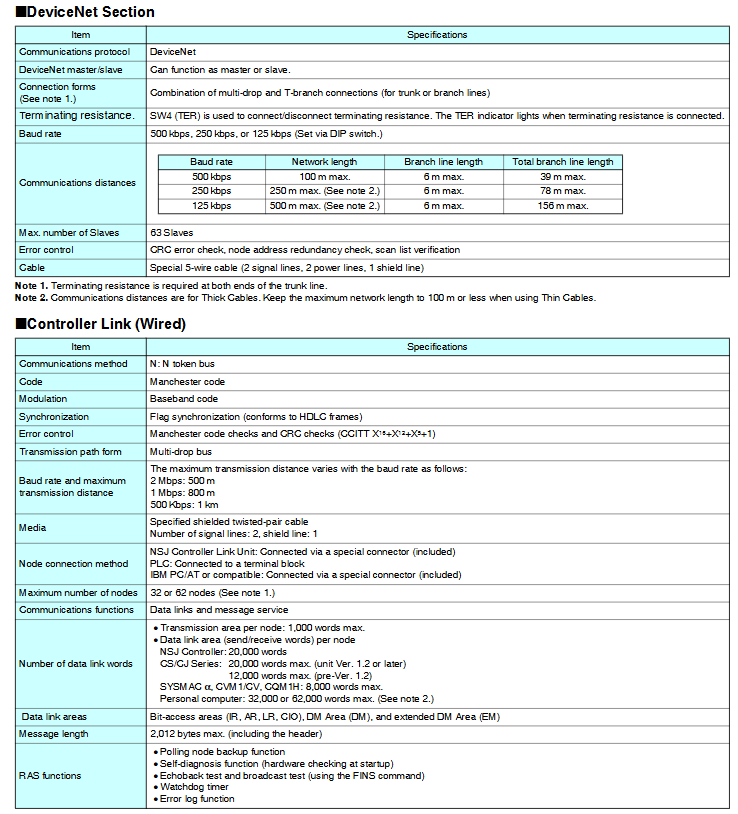

DeviceNet：波特率500/250/125kbps，最大支持63 个从站
扩展通信：Controller Link、以太网扩展单元
上位机访问：支持 FINS、FTP、邮件、Socket 通信
5. 设计与调试便捷性
单根USB 线完成屏数据 + 梯形图程序高速传输
内置CX-Simulator 仿真，无需实机即可联调
SAP 智能组件库超 2000 个，拖拽快速完成画面
兼容 NS 系列屏、CJ 系列 PLC 程序资产复用
6. 维护与故障处理
标配PLC 故障诊断与DeviceNet 故障诊断，屏幕指引排错
5 秒快速切换至梯形图监控界面，支持地址搜索
支持存储卡一键备份（屏数据 + PLC 程序），无需电脑
模块化替换，减少停机时间，降低备件种类
7. 扩展配件

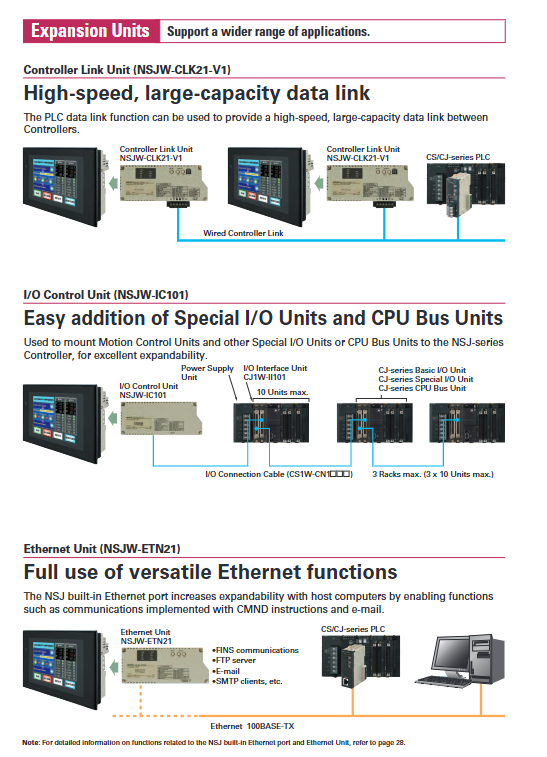

扩展单元：NSJW-ETN21（以太网）、NSJW-CLK21-V1（Controller Link）、NSJW-IC101（I/O 控制）
存储：128/256/512MB 闪存卡
电池：CJ1W-BAT01，25℃下寿命 5 年
电缆：RS-232C、RS-422A 转换、I/O 连接电缆
8. 应用场景
机器人简易定位控制
DeviceNet 智能从站监控
生产进度与报警管理
条码识别与数据上传
小型设备一体化控制
9. 认证与标准
安规：cULus、CE、UL Type4
EMC：EN61131-2、EN61000-6-4、EN61000-6-2
工作环境：温度0~50℃，湿度20~90%RH（无凝露）
关键问题与答案
NSJ 系列相比传统分离式 HMI+PLC 的核心优势是什么？
核心优势是一体化集成，无需独立 PLC 与 PLC 电源，机身最薄73.3mm，节省控制柜空间；标配DeviceNet 主站免初始设置，减少布线；单 USB 线调试、内置仿真与故障诊断，大幅降低设计、调试、维护成本，支持全球控制柜标准化。
NSJ 系列的通信能力与扩展性能如何？
标配以太网、DeviceNet、USB、RS-232C，可单网口同时访问显示与控制部分；DeviceNet 支持63 个从站；可扩展以太网、Controller Link、I/O 控制单元，最大支持3 个 CJ 系列扩展机架、30 个扩展单元，兼容欧姆龙 CJ 系列模块。
NSJ 系列在维护上的关键便捷功能有哪些？
标配双故障诊断工具，屏幕指引排错无需手册；5 秒切换梯形图监控，支持地址与指令搜索；支持存储卡一键备份屏数据与 PLC 程序；故障时可模块化整体替换，减少停机时间，统一备件降低管理成本。
