Legrand Megatiker M4 热磁式断路器与MS4 隔离开关的技术规格说明
时间: 2026-04-20浏览次数：
Legrand Megatiker M4 热磁式断路器与MS4 隔离开关的技术规格说明
Legrand Megatiker M4 热磁式断路器与MS4 隔离开关的技术规格说明
产品概述
Megatiker M4 为高端热磁式塑壳断路器，MS4 为配套隔离开关，面向大功率配电场景，具备高分断、易安装、多扩展特性。
产品系列与型号范围
1. 断路器 M4（T743/T742/T744 系列）
额定电流：250/320/400/500/630A
分断等级：F (36kA)、N (50kA)、H (70kA)、L (100kA)
极数：3P、4P、3P+N/2
2. 隔离开关 MS4
额定电流：400A、630A
极数：3P、4P
型号：T743S400/630、T744S400/630
尺寸与重量
外形尺寸
3P：140×260×105mm
4P：183×260×105mm
重量（固定式）
配置 3P ≤400A 3P ≥500A 4P ≤400A 4P ≥500A
断路器 5.20kg 5.40kg 6.55kg 6.85kg
隔离开关 5.00kg 5.25kg 6.40kg 6.68kg

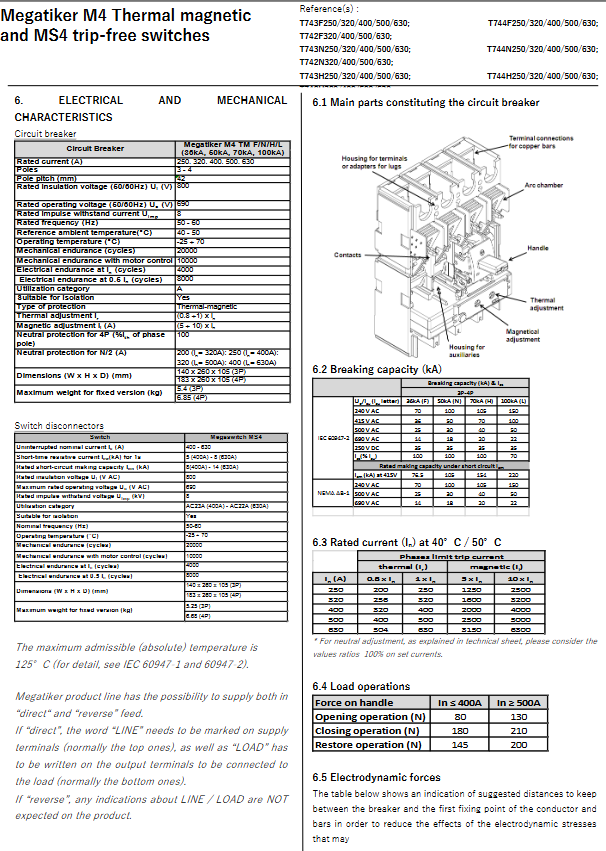

电气与机械特性
通用参数
额定绝缘电压：800V
额定工作电压：690VAC
工频：50/60Hz
工作温度：-25~+70℃
机械寿命：20000 次；电机操作：10000 次
电气寿命 (In)：4000 次；(0.5In)：8000 次
分断能力（415VAC）
等级 Icu(kA) Ics(%Icu)
F 36 100
N 50 100
H 70 100
L 100 70
脱扣参数
热整定 Ir：0.8~1×In
磁整定 Ii：5~10×In
4P 中性线保护：100% 相极
安装与接线
安装方式：面板垂直 / 水平、反向馈电
接线类型：前接线、后平接线、笼式端子
最大线缆：300mm²（硬）/240mm²（软）
扭矩：24Nm
功耗参数（每极）
额定电流 相极功耗 (W) 中性极功耗 (W)
250A 19.2 19.2
320A 16.4 16.5
400A 25.6 18.9
500A 23.6 28.7
630A 37.3 21.2
降容特性
温度降容：50℃以上额定电流递减
海拔降容：2000m 以上电压与电流降容
结构降容：插入式、抽出式、带漏电模块均需降容
附件系统
脱扣器：分励、欠压、延时欠压、漏电模块
信号附件：辅助触点、故障信号触点
操作附件：旋转手柄、电机操作机构、挂锁
结构附件：插入 / 抽出底座、端子罩、相间绝缘

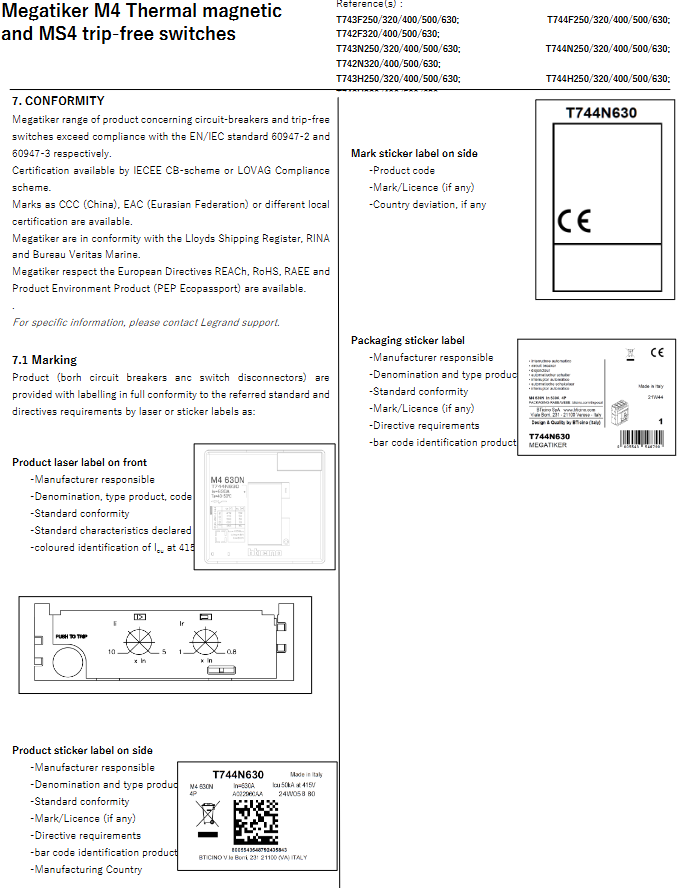

认证标准
符合：IEC/EN 60947-2（断路器）、60947-3（开关）
认证：CE、CCC、EAC、船级社（LR/RINA/BV）
环保：REACH、RoHS、RAEE
关键问题
问题 1：M4 断路器的分断等级与对应分断能力是多少，不同等级如何选型？
答案：M4 分为F(36kA)、N(50kA)、H(70kA)、L(100kA)四个等级，均在415VAC下测得；普通配电选 F/N，工业短路风险高场景选 H/L。
问题 2：M4 断路器的热脱扣与磁脱扣调节范围是多少，分别对应什么保护功能？
答案：热脱扣Ir=0.8~1×In，用于过载长延时保护；磁脱扣Ii=5~10×In，用于短路瞬时保护。
问题 3：M4 在高海拔与高温环境下需要如何降容，影响最大的安装形式是什么？
答案：海拔 **＞2000m电压与电流同步降容；温度＞50℃电流递减；抽出式 + 漏电模块组合降容最明显，630A 机型最低可降至378A**。
