OMRON ZX 系列（ZX-L-N）激光型智能传感器
OMRON ZX 系列（ZX-L-N）激光型智能传感器
产品整体定位
ZX-L-N 是欧姆龙激光式高精度智能传感器，用于位移、厚度、尺寸、振动等精密检测，由激光探头与信号放大器组成，支持光点 / 线光斑、反射 / 对射检测模式，具备超高分辩率与稳定输出。

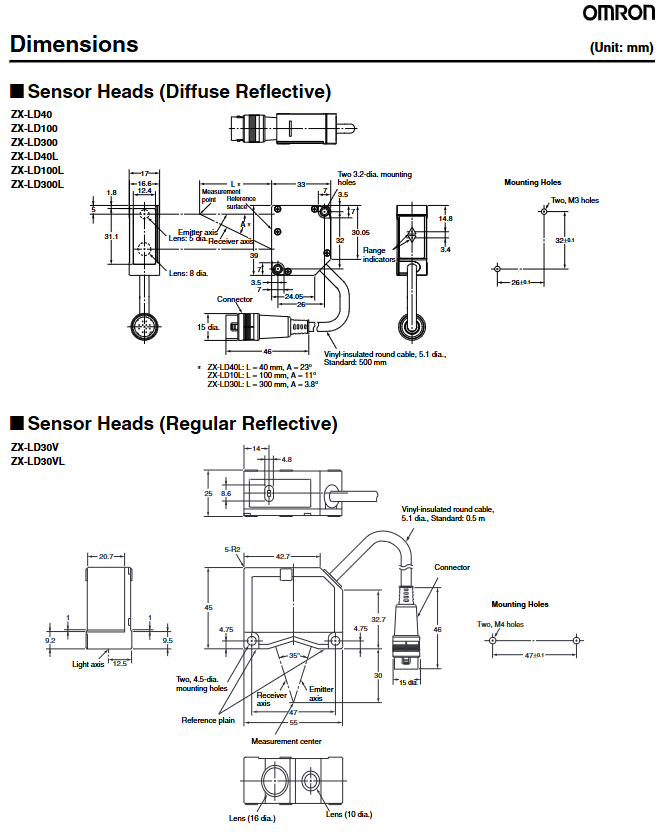

传感器探头（核心型号与参数）

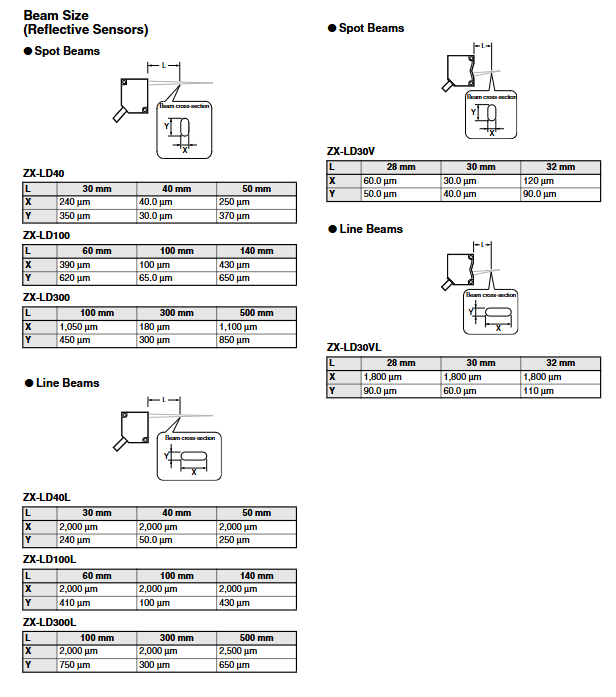

1. 反射型探头（ZX-LD 系列）
光学方式 光斑类型 检测距离 分辨率 型号
漫反射 光点 40±10mm 2μm ZX-LD40
漫反射 光点 100±40mm 16μm ZX-LD100
漫反射 光点 300±200mm 300μm ZX-LD300
漫反射 线光斑 40±10mm 2μm ZX-LD40L
漫反射 线光斑 100±40mm 16μm ZX-LD100L
漫反射 线光斑 300±200mm 300μm ZX-LD300L
回归反射 光点 30±2mm 0.25μm ZX-LD30V
回归反射 线光斑 30±2mm 0.25μm ZX-LD30VL
2. 对射型探头（ZX-LT 系列）
检测宽度 检测距离 分辨率 型号
φ1mm 0~2000mm 4μm ZX-LT001
5mm 0~500mm 4μm ZX-LT005
10mm 0~500mm 4μm ZX-LT010
30mm 0~500mm 12μm ZX-LT030 0.5M
3. 探头通用参数
光源：650nm 可见光半导体激光
反射型：输出 **≤1mW**，EN 2/FDA Ⅱ
对射型：输出 **≤0.35mW**，EN 1/FDA Ⅰ
工作温度：0~50℃，存储：-15~60℃（反射）/-25~70℃（对射）
防护等级：IP40/IP50
线性度：最高 **±0.2% FS**
温度特性：±0.03%FS/℃（高精度型）
放大器单元（ZX-LDA11-N / ZX-LDA41-N）
1. 电气规格
供电：12~24VDC±10%，纹波≤10%
功耗：≤140mA（24VDC）
工作环境：0~50℃，35%~85% RH
绝缘：500VDC 20MΩ，耐压 1000VAC 1min
2. 输出与功能
线性输出：4~20mA（负载≤300Ω）/±4V（阻抗 100Ω）
判断输出：3 路（HIGH/PASS/LOW），NPN/PNP 可选，30VDC 50mA
测量周期：150μs
平均次数：1~4096 可调
核心功能：峰值保持、清零、示教、延时、互干扰抑制、激光异常检测
扩展配件
运算单元：ZX-CAL2（支持 A+B/A-B 运算、防干扰）
通信单元：ZX-SF11（RS-232C，CompoWay/F 协议）
软件：ZX-SW11EV3/ZX-SFW11EV3（设置 + 日志）
延长线缆：ZX-XC1A/4A/8A/9A（1~9m）
侧视配件：ZX-XF12/ZX-XF22
激光安全与使用规范
反射型：EN Class 2、FDA Class II
对射型：EN Class 1、FDA Class I
禁止直视激光，光路需封闭
清洁镜头用酒精软布，不可用稀释剂
通电预热约10 分钟达到稳定精度
关键问题
问题 1：ZX-L-N 系列传感器最高分辨率是多少，对应哪款型号？不同检测方式分辨率差异为何？
答案：最高分辨率为0.25μm，对应ZX-LD30V/ZX-LD30VL回归反射型探头；漫反射与对射型因检测距离与光斑设计，分辨率在2~12μm，回归反射短距离高精度模式可达到0.25μm。
问题 2：放大器单元的输出类型与判断功能分别是什么，如何满足不同控制系统接入？
答案：放大器支持电流（4~20mA）与电压（±4V/1~5V） 双模式输出，底部开关切换；具备HIGH/PASS/LOW 3 路判断输出，NPN/PNP 两种输出类型可选，可直接接入 PLC、工控机等不同系统。
问题 3：ZX-L-N 系列激光安全等级如何划分，使用时必须遵守哪些核心安全要求？
答案：对射型为EN 1/FDA Ⅰ（安全级），反射型为EN 2/FDA Ⅱ（低功率可见光）；核心要求：禁止直视激光、光路封闭避免反射、不得拆卸防护壳、通电状态禁止拔插探头连接器。
