Saia PCD1系列紧凑型可编程控制器
时间: 2026-04-20浏览次数：
Saia PCD1系列紧凑型可编程控制器
Saia PCD1系列紧凑型可编程控制器
产品整体定位
Saia PCD1 是Saia PCD® 系列最小型扁平结构可编程控制器，面向中小型自动化任务，具备高集成度、丰富通信与 Web/IT 功能，所有机型至少集成18 路 I/O，支持模块化扩展。
三大核心机型详情
1. PCD1.M2 系列（基础紧凑型）
型号：PCD1.M2160（以太网 + 大内存）、PCD1.M2120（以太网）、PCD1.M2020（无以太网）
结构：2 个 I/O 扩展槽，支持 PCD2 I/O/ 通信模块
核心能力：本地最大扩展50 点 I/O、最多8 个通信接口
安装：DIN 导轨（2×35mm）或平面安装
尺寸：142×226×49mm，防护IP20
参数 PCD1.M2160 PCD1.M2120 PCD1.M2020
程序闪存 1MB 512KB 512KB
用户 RAM 1MB 128KB 128KB
用户闪存 128MB 8MB 8MB
以太网 有 有 无
2. PCD1.Room（房间控制器，PCD1.M2110R1）
定位：房间自动化 / HVAC 专用
集成 I/O：24 路，含 6DI/6DO/6AI/2AO
扩展：1 个 I/O 槽，支持 DALI/BACnet/MS/TP 等
通信：双网口、USB、RS-485，内置 Web 服务器
适用：风机盘管、空调、照明、窗帘、空气质量控制
参数 PCD1.M2110R1
程序闪存 256KB
用户 RAM 128KB
用户闪存 8MB
以太网 有
3. E-Controller（PCD1.M0160E0）
定位：机柜安装、能耗数据采集专用
预装：S-Monitoring 能耗监测程序
集成 I/O：18 路，无扩展槽
通信：双网口、USB、RS-485
安装：DIN 导轨（1×35mm）或平面
尺寸：142×142×60mm
参数 PCD1.M0160E0
程序闪存 1MB
用户 RAM 1MB
用户闪存 128MB
以太网 有
通用硬件规格
供电：24VDC（-20%~+25%），纹波≤5%
工作温度：0~55℃
功耗：典型12W
数据备份：CR2032 锂电池，寿命1~3 年
板载 I/O 共性：6 路数字量输入、2 路模拟量输入、数字量输出、PWM、看门狗继电器
通信与扩展能力
板载通信
标配：USB 1.1、RS-485（最高 115kbps）
以太网：M2160/M2120/Room/E 型配备双网口交换机（10/100M）

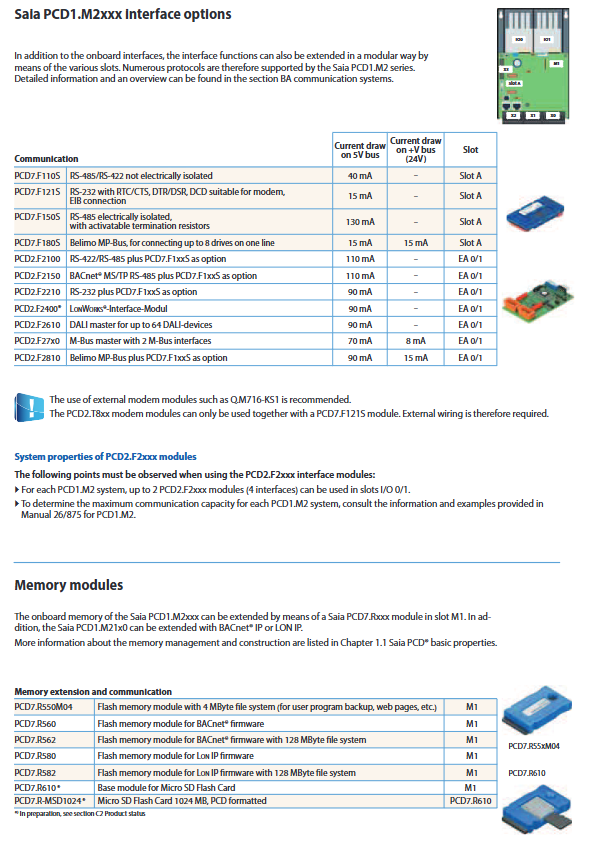

扩展通信模块
Slot A：PCD7.Fxxx（RS-232/RS-485/MP-Bus）
I/O 槽：PCD2.Fxxx（BACnet/LON/DALI/M-Bus）
存储扩展（M1 槽）
PCD7.R550M04（4MB）、R560/R562（BACnet）、R580/R582（LON IP）、SD 卡扩展

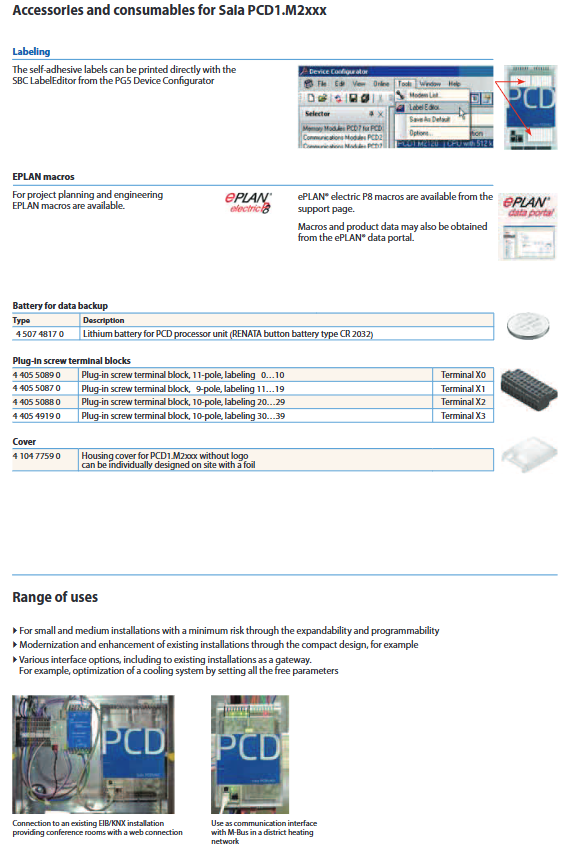

配件与软件
编程软件：Saia PG5
耗材：CR2032 电池、插拔式端子、外壳盖板
工程：EPLAN P8宏文件支持
模拟量输出：PCD7.W600（12 位，0~10V，开发中）
典型应用场景
小型设备自动化与旧系统升级
房间暖通空调（HVAC）、照明、遮阳控制
能耗数据采集、通信网关
配电箱 / 狭小空间安装控制
关键问题
问题 1：PCD1 三大机型在I/O 数量、扩展能力、专用功能上的核心差异是什么？
答案：PCD1.M2为通用型，18 路集成 I/O+2 个扩展槽，无专用功能；PCD1.Room为房间控制专用，24 路集成 I/O+1 个扩展槽，支持 HVAC 与 Web 远程；E-Controller为能耗监测专用，18 路集成 I/O无扩展槽，预装 S-Monitoring。
问题 2：PCD1 系列板载通信接口有哪些，可扩展的主流工业协议包含什么？
答案：板载标配USB、RS-485，部分机型带双口以太网；可扩展RS-232、BACnet MS/TP、LON、DALI、M-Bus、Belimo MP-Bus等协议。
问题 3：PCD1 系列的供电、工作温度、防护等级、数据备份等通用硬件参数是怎样的？
答案：供电24VDC，工作温度0~55℃，防护IP20，数据备份用CR2032 锂电池（寿命 1~3 年），典型功耗12W。
