OMRON NT系列HMI替换与维护
时间: 2026-04-20浏览次数：
OMRON NT系列HMI替换与维护
OMRON NT系列HMI替换与维护
在工业自动化现场，OMRON NT系列可编程终端（PT）凭借其稳定的性能和丰富的通信接口，长期服务于各类生产线。然而随着NT31、NT31C、NT20等型号于2014‑2015年陆续停产，大量仍在运行的设备面临备件枯竭、屏幕数据无法迁移、通信接口不匹配等现实问题。如何在不停产的前提下完成HMI的平滑替换，或是延长现有NT系列的使用寿命，成为现场工程师必须掌握的核心技能。本文将从型号辨识、通信协议选型、屏幕数据备份与转换、系统程序升级以及常见故障排查五个维度，提供一套完整的NT系列维护与替换指南。
型号辨识与替代选型
NT系列涵盖多种显示尺寸与颜色类型，正确识别现有型号是替换的第一步。常见型号及关键参数如下：
型号 显示类型 分辨率 有效显示尺寸 停产时间
NT631C‑ST153‑EV3 TFT彩色 640×480 211×158 mm 已停产
NT31C‑ST143‑EV3 STN彩色 320×240 118×89 mm 2014年3月
NT31‑ST123‑EV3 STN单色 320×240 118×89 mm 2014年3月

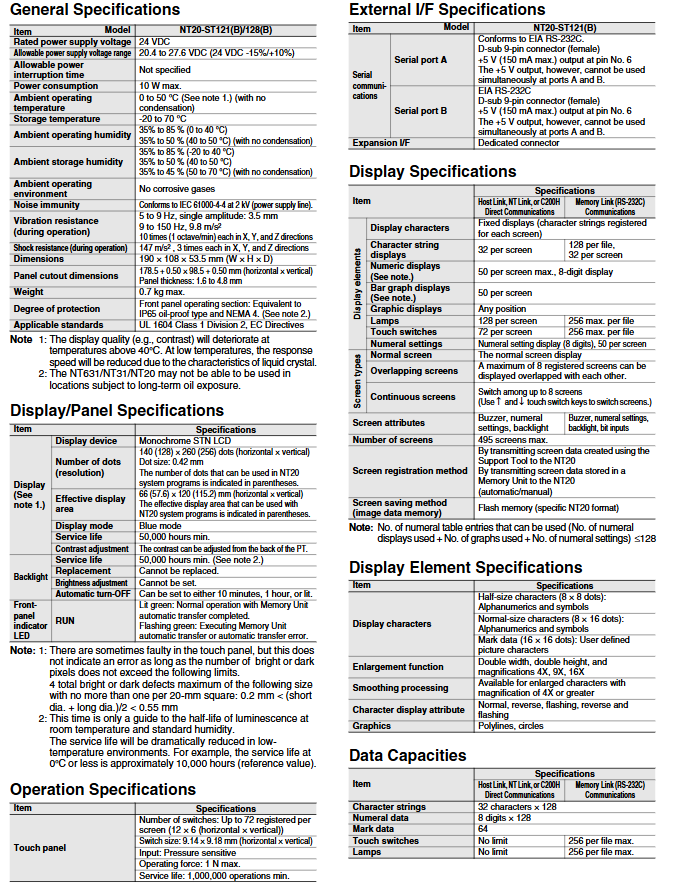

NT20‑ST121‑E STN单色 256×128 115×57.6 mm 2015年9月
替换选型原则：
显示尺寸与分辨率：NT631C（10.4英寸）的替代首选NB系列或NA系列对应尺寸；NT31（5.7英寸）可考虑NB5Q或NV5Q。
通信协议兼容性：原NT系列支持NT Link（1:1、1:N、高速）、Host Link、Memory Link等。替换时需确认新HMI是否同样支持这些协议，或通过协议转换网关（如OMRON NS系列）实现兼容。
触摸开关数量：NT31最大支持16×12=192个触摸开关，NT20支持12×6=72个。替换型号的触摸分辨率不应低于原指标。
环境防护等级：NT系列前面板防护等级为IP65（油雾型）及NEMA4，替换时需选用同等防护等级的产品，尤其是在有切削液、油雾的场合。
通信接口与连接方式

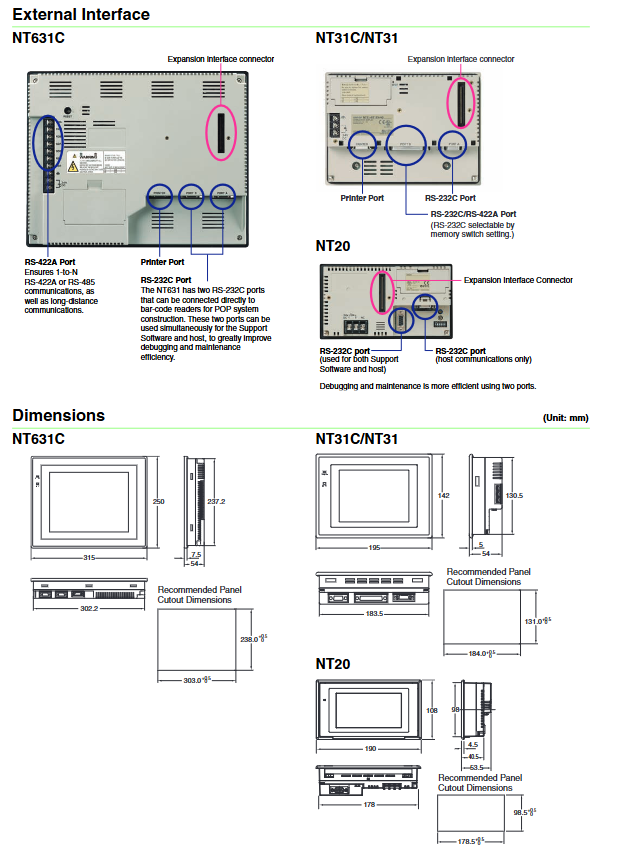

NT系列HMI的通信接口配置直接影响与PLC的联机能力。各型号接口差异显著：
NT631C/NT31C/NT31：
端口A：RS‑232C（D‑sub 9针，可输出+5V/250mA）
端口B：RS‑232C（可通过内存开关切换为RS‑422A/485）
打印机接口：Centronics并行口
扩展I/F：专用连接器
NT20：
端口A：RS‑232C（9针，+5V/150mA）
端口B：RS‑232C（9针，+5V/150mA，两个端口不能同时使用+5V输出）
关键连接场景：
1:1 NT Link：适用于C200HX/HG/HE、CQM1、CPM2A、CVM1/CV系列等。只需一根RS‑232C电缆（XW2Z‑200T/500T），将PLC的外设口或RS‑232C口与HMI端口A相连。注意：C200H直接连接需使用NT20‑IF001适配器。
1:N NT Link（多台HMI共享PLC数据）：使用RS‑422A/485接口，将NT31/631的端口B设为RS‑422A模式，最多可连接32台HMI（需设置不同站号）。推荐使用屏蔽双绞线，终端电阻ON。
高速NT Link：针对CJ1、CS1系列PLC，响应速度更快，需在PLC侧设置专用NT Link模式。
Host Link：适用于几乎所有OMRON PLC（包括C系列、CV系列、CJ/CS等）。HMI作为Host Link主站，PLC作为从站，通过RS‑232C或RS‑422A通信。波特率最高19200bps。
Memory Link：用于连接个人计算机或单板计算机。HMI作为从站，上位机通过RS‑232C直接读写HMI的内存表。常用于数据采集与配方管理。
实际替换中的接线问题：
原电缆型号为XW2Z‑200T（9针‑9针，2米）或XW2Z‑200S（25针‑25针）。若新HMI端口不同，需制作转接电缆。务必确认引脚定义：NT系列端口A的6脚提供+5V电源（给某些PLC编程口供电），新HMI若无此输出，需额外提供外部电源。
使用RS‑422A长距离通信（最远500米）时，终端电阻（110Ω）必须拨至ON（NT31/631上通过内存开关设置，而非物理DIP）。
屏幕数据备份与迁移
NT系列的屏幕数据存储在内部闪存或外部Memory Unit（NT‑MF261）中。停产后的数据迁移分为两种情况：
3.1 使用Support Tool进行上传/下载
NT系列专用Support Tool（NT‑ZJCAT1‑EV4）支持Windows 98至Windows 7（32位），可通过RS‑232C电缆与HMI通信。操作步骤：
用XW2Z‑S002电缆连接电脑COM口与HMI端口A。
打开Support Tool，选择“PT → PC”上传现有屏幕数据。
将数据转换为新HMI（如NB/NA系列）可识别的格式。OMRON提供了“NT to NB Converter”工具，可将NT系列画面数据批量转换为NB系列项目，但需手动调整部分对象（如数值显示、图表）。
注意：若原NT20使用了Memory Link系统程序（非标准Host Link），Support Tool需安装对应的系统程序文件，否则无法正确读取屏幕。
3.2 使用Memory Unit（NT‑MF261）直接拷贝
Memory Unit可用于NT631C/NT31/NT20（通用），它是一块SRAM存储卡（需电池保持）。使用方法：
在源HMI上，通过Support Tool将屏幕数据写入Memory Unit。
将Memory Unit插入目标HMI，通电后HMI会自动检测并提示是否传输。
传输完成后，RUN指示灯闪烁（正常为常亮）。
Memory Unit的电池寿命约5年，长期未使用的备用单元在替换前应检查电池电压。
3.3 无法读取原始数据时的替代方案
若原HMI已损坏且无备份，只能依据现场PLC程序反推HMI功能。常见做法：
监控PLC中与HMI通信的DM区、CIO区，记录各地址的数值变化。
使用PLC的在线监视功能，逐一触发原HMI的触摸开关，记录对应的PLC位地址。
重新在新HMI上绘制画面，编写宏程序模拟原功能。
系统程序升级与兼容性
NT系列的系统程序（固件）可通过System Installer工具更新，以支持新的通信协议或修复缺陷。
版本对应关系：
NT31/631系统程序版本4.x只能使用System Installer V2（包含在Support Tool 4.08及以上版本中）。旧版Installer（V1.x）仅支持3.x及以下版本。
NT20系统程序需使用System Installer V2.1（Support Tool 4.8及以上版本）。
升级注意事项：
升级前必须备份当前屏幕数据，因为升级系统程序可能会清空用户画面。
不同语言版本的系统程序不能混用。例如简体中文系统程序只能安装在NT20‑ST121(B)‑EC型号上，且需购买专用版本。
升级后需重新设置通信参数（如端口模式、波特率等）。
常见系统程序类型（以NT20为例）：
标准版：支持Host Link、NT Link、C200H直接通信。
Memory Link版：仅支持RS‑232C Memory Link协议（用于连接PC）。
三菱FX系列专用版：直接连接三菱FX系列PLC。
若原NT20使用的是Memory Link系统程序，替换时新HMI必须同样支持Memory Link（如NS系列或NB系列需通过宏指令模拟），否则无法直接通信。
典型故障排查与预防性维护
5.1 触摸屏无响应或误触发
原因：触摸面板老化、表面油污、校准失效。
处理：
使用中性清洁剂清洁屏幕表面（避免使用苯类溶剂）。
NT31/NT631支持通过触摸面板进行100级对比度调整，也可尝试进入系统菜单重新校准触摸位置。
若触摸区域偏移超过5mm，需更换触摸面板（可向OMRON订购配件）。
5.2 背光不亮或变暗
原因：CCFL背光寿命耗尽（标称50,000小时，约5.7年）。
处理：
NT20的背光不可更换（寿命50,000小时），需整体更换HMI。
NT31/NT631的背光可更换（需拆机）。更换后需在Support Tool中重置背光计时器（参数设置）。
若背光变暗但能点亮，可尝试调整亮度（NT31支持3级亮度调节）。
5.3 通信故障（无响应或数据错误）
排查流程：
检查电缆是否完好，插头螺钉是否拧紧。
确认HMI端口模式与PLC一致（RS‑232C/422A/485）。
核对通信参数：波特率、数据位（7/8）、停止位（1/2）、校验（偶/奇/无）。
对于1:N NT Link，检查各HMI的站号是否重复（站号通过内存开关设置）。
查看HMI系统菜单中的“通信诊断”或错误日志（如有）。
5.4 电池电压低报警
NT31/NT631内部有锂电池（C500‑BAT08），用于保持时钟和部分内存表数据。当RUN指示灯橙色闪烁或屏幕显示“BAT”时，需在30天内更换电池，否则数据可能丢失。
更换步骤：
断电，打开背面电池盖。
取出旧电池，立即装入新电池（确保极性正确）。
通电后进入系统菜单，重新设置日期时间。
5.5 画面显示异常或花屏
可能原因：
对比度设置不当（NT31可通过触摸面板调节，NT20需调节背面电位器）。
系统程序损坏或版本不匹配（需重新安装系统程序）。
屏幕数据校验错误（重新传输屏幕数据）。
