Yaskawa F7 系列（CIMR‑F7U）变频器
时间: 2026-04-20浏览次数：
Yaskawa F7 系列（CIMR‑F7U）变频器
Yaskawa F7 系列（CIMR‑F7U）变频器
基础信息与适用范围
适用机型：CIMR‑F7U（208‑240V / 480V 全系列）
功率覆盖：0.5~500HP（0.4~315kW）
软件版本：V3020
防护等级：IP20 / NEMA Type 1
两种运行模式：
重载 HD（C6‑01=0）：150% 过载 1 分钟，载波 2kHz，最高 300Hz
标准 ND（C6‑01=2）：110~120% 过载 1 分钟，最高载波 15kHz，最高 400Hz
安全规范（强制）
人员资质：仅限专业电气人员操作
断电操作：断电后等待 5 分钟 + 确认 CHARGE 灯灭 + 测量母线电压 < 50V
严禁事项：
输出端严禁接电容、LC/RC 滤波器
严禁对变频器做耐压测试
严禁带电插拔操作器与端子
接地要求：
208‑240V 机型：接地电阻 **<100Ω**
480V 机型：接地电阻 **<10Ω**
物理安装
安装条件
环境温度：-10~+40℃（封闭型）/-10~+45℃（开放型）
湿度：≤95% RH，无凝露
安装方向：必须垂直安装
散热间隙：
上下：≥50mm（小机型）/≥120mm（大机型）
左右：≥30mm

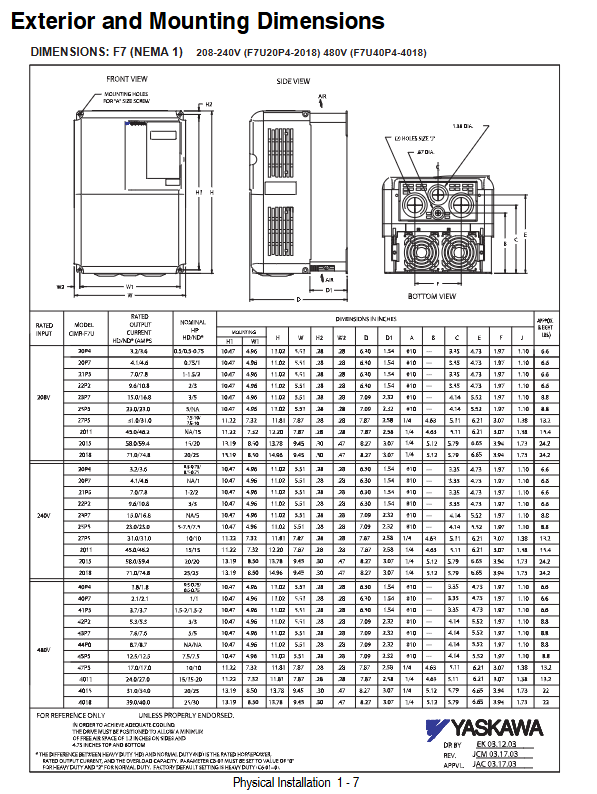

尺寸与重量
小功率（≤18.5kW）：NEMA 1 封闭壳，重量3~24kg
大功率（≥22kW）：开放底盘，重量57~404kg
电气接线（核心）

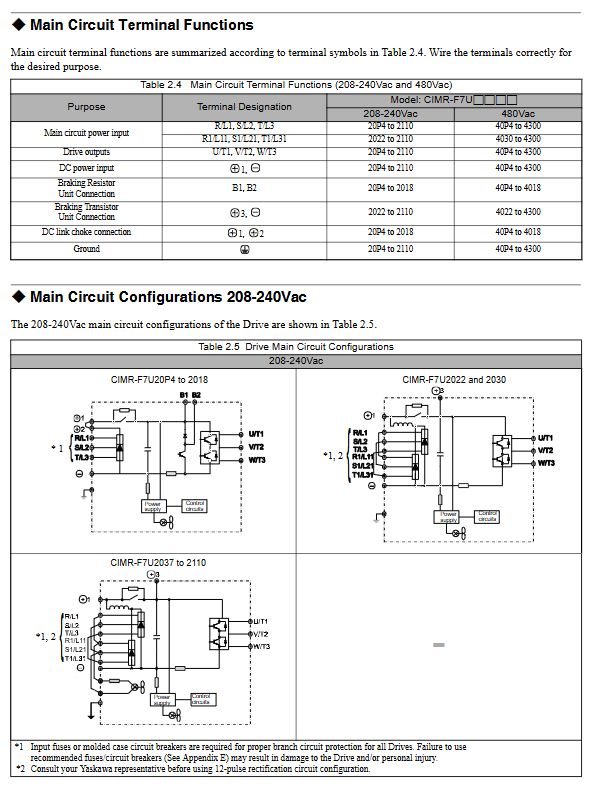

1. 主回路端子
端子 功能
R/L1、S/L2、T/L3 三相电源输入
U/T1、V/T2、W/T3 变频器输出→电机
B1、B2 制动电阻连接
+、- 直流母线
E(G) 接地端子
2. 控制回路端子
数字输入：S1~S8（正转、反转、故障复位、多段速等）
模拟输入：A1 (0~10V)、A2 (4~20mA)、A3 (辅助给定)
数字输出：M1~M6（运行、零速、频率到达）
继电器输出：MA/MB/MC（故障报警）
通讯：R+、R-、S+、S-（RS‑485 Modbus）
3. 接线规范
电机线长：≤50m（载波≤15kHz）；≤100m（≤10kHz）；>100m（≤5kHz）
线径：按电流匹配，电压降≤2%
屏蔽：动力线与控制线分槽敷设，屏蔽单端接地
数字操作器
5 大菜单
-DRIVE-：运行监控（频率、电流、电压）
-QUICK-：快速设置（控制方式、加减速、电机参数）
-ADV-：全参数编程
-VERIFY-：查看修改参数
-A.TUNE-：自动调谐
常用按键
LOCAL/REMOTE：本地 / 远程切换
RUN/STOP：运行 / 停止
JOG：点动
DATA/ENTER：确认
RESET：故障复位
启动与调试
调试流程
确认接线与接地
上电检查
快速设置：控制方式、输入电压、加减速时间
输入电机铭牌参数：功率、电压、电流、频率、极数
自动调谐
试运转、检查转向、调整参数
自动调谐模式
标准调谐：电机脱载，旋转测量（矢量控制推荐）
不旋转调谐：电机带载，不旋转
仅电阻调谐：V/F 控制使用
基础编程（关键参数）
核心参数表
参数 功能 典型设置
A1‑02 控制方式 0=V/F，1=V/F+PG，2 = 无传感矢量，3 = 磁通矢量
b1‑01 频率指令源 0 = 面板，1 = 端子，2 = 通讯
b1‑02 运行指令源 0 = 面板，1 = 端子，2 = 通讯
C1‑01/02 加减速时间 0.0~6000s
C6‑02 载波频率 2~15kHz（长线降载波）
E1‑01 输入电压 240V/480V
E2‑01 电机额定电流 按电机铭牌
L1‑01 电机过载保护 1 = 标准电机，2 = 强冷电机，3 = 矢量电机
故障诊断与处理
常见故障
故障码 含义 处理
OC 过电流 查短路、负载、加速时间
OV 直流过电压 延长减速时间、加制动电阻
GF 接地故障 查电机绝缘、接线接地
LF 输出缺相 查接线、端子、电机绕组
OH 散热片过热 清风扇、改善通风
OL1 电机过载 查负载、调整保护曲线
OL2 变频器过载 加大变频器、降负载
复位方式
操作器按RESET
断电重启
外部端子复位
