Rockwell 1491/1494 系列隔离开关与熔断器底座
时间: 2026-04-20浏览次数：
Rockwell 1491/1494 系列隔离开关与熔断器底座
Rockwell 1491/1494 系列隔离开关与熔断器底座
罗克韦尔自动化 2026 年 3 月发布的1491、1494F/G/H/U 系列隔离开关与熔断器底座技术手册，覆盖30~600A全系列可见刀片式法兰隔离开关、重载安全隔离开关、危险场所隔离开关、控制电路 / 功率熔断器底座，明确型号选型、电气参数、机械尺寸、安装接线、附件配置、认证标准，全系支持Class J/R/H 熔断器，具备可视断点、手柄可挂锁、IP20 防护、200kA 短路耐受能力，符合UL、CSA、CE、CCC、UKCA、防爆认证，适用于工业配电、设备主回路隔离与保护。
基础信息
适用产品：1491、1494F/1494G/1494H/1494U
核心用途：工业配电隔离开关、熔断器保护底座
产品系列与定位
系列 类型 电流 核心特点 防护
1494U 通用可见刀片法兰开关 30~600A 杆 / 缆双操作、省空间 30% 3R/4/12/4X
1494F 定深法兰安装开关 30~100A 固定深度、简化安装 1/3R/12
1494G 重载 / 危险场所开关 30~600A 防爆认证、可视窗、金属壳 3R/4/12/4X、7/9
1494H 重型安全开关 30~200A 侧装手柄、可挂 3 把锁 1/3R/12
1491 熔断器底座 0.5~600A 控制电路 / 功率回路、分路保护 IP00
核心电气参数
额定值
电压：AC 600V / DC 250~600V
电流：30/60/100/200/400/600A
短路耐受：200kA（配 Class J/R 熔断器）
机械寿命：10000~20000 次
开关频率：3~6 次 / 分钟
熔断器适配
支持类型：Class J、Class R、Class H
600A 规格：J 型直接螺栓固定，无需夹座
端子与扭矩
线径：14AWG~500MCM（铜 / 铝）
扭矩：20~305 lb·in（2.3~34.5N·m）
材质：铜镀锡
结构与安全特性
可视刀片结构
全系具备可见断点，满足 NFPA 79 安全要求。
手柄与锁止
标配 OFF 位可挂锁
1494H 可同时挂 3 把挂锁
ON 位锁止需现场改装
操作机构
1494U 支持拉杆 / 缆绳双操作
缆长：3~6ft（0.9~1.8m）
防护等级
室内：Type 1/12
户外 / 防水：Type 3R/4/4X
危险场所：Type 7/9（1494G）

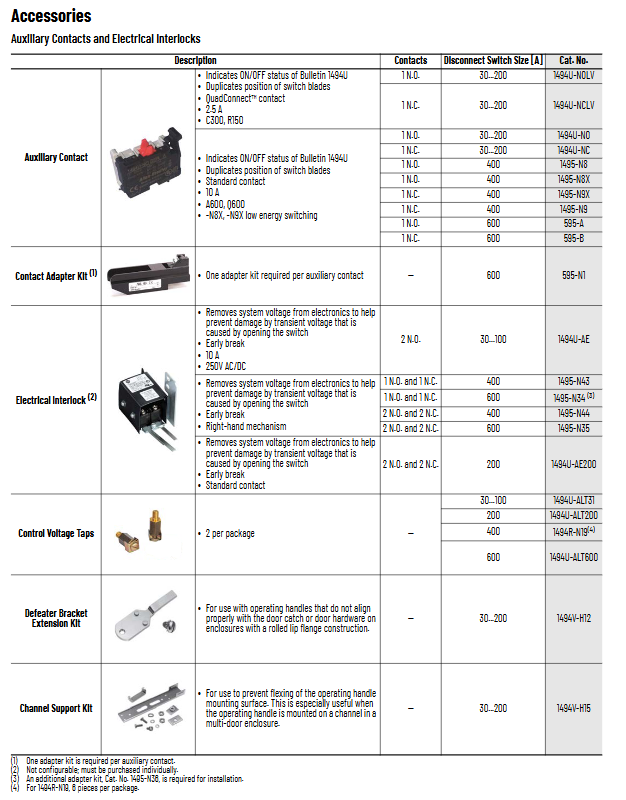

附件系统
辅助触点
规格：10A，NO/NC，组合型
型号：1494U-NO、1494U-NC、1495-N8 等
电气互锁
早分断设计，保护电子元件
规格：2NO、2NO+2NC

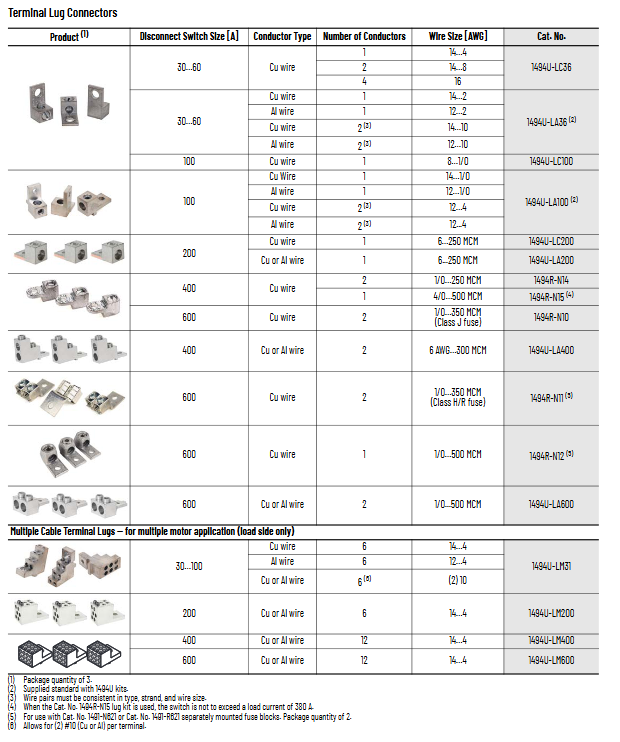

接线端子
单芯 / 多芯：铜 / 铝
型号：1494U-LA/LC 系列
熔断器夹与护罩
夹座：1401-N41~N55 系列
护罩：IP20 防触指保护
认证与标准
北美：UL、CSA
国际：CE、UKCA、CCC
防爆：Class I/II 危险场所（1494G）
标准：UL98、UL508、CSA C22.2 No.4
关键问题
问题 1（选型侧重）
1494U 与 1494G 隔离开关的核心差异是什么，分别适用于什么场景？答案：
1494U：通用型，支持杆 / 缆双操作，体积小省空间，适用于常规工业机柜、标准化配电，无防爆认证。
1494G：重载 +危险场所专用，通过Class I/II 防爆认证，带可视窗与强化金属外壳，适用于化工、油气、粉尘爆炸危险环境。
问题 2（安全侧重）
该系列隔离开关的 “可视刀片” 与 “手柄挂锁” 分别满足什么安全要求，使用有何限制？答案：
可视刀片：提供物理断开可见断点，满足 NFPA 79 断电检修安全要求。
手柄挂锁：标配OFF 位可挂锁，防止误合闸；ON 位挂锁需现场改装，不建议用于安全强制功能。
问题 3（应用侧重）
1491 熔断器底座分为控制电路型与功率型，二者在电流、电压、保护对象上有何区别？答案：
控制电路型（1491 控制）：0.5~30A，600V，用于变压器、控制回路、PLC 电源保护，配 Class CC 熔断器。
功率型（1491 功率）：30~600A，600V AC/250V DC，用于主回路、电机、大功率设备保护，配 Class J/R/H 熔断器。
