Omron NA 系列可编程终端设备连接方式说明
时间: 2026-04-20浏览次数：
Omron NA 系列可编程终端设备连接方式说明
Omron NA 系列可编程终端设备连接方式说明
欧姆龙 NA 系列（NA5‑7/9/12/15 寸、NA‑RTLD）可编程终端设备连接官方手册（V119），面向电气与自动化工程师，完整说明支持设备清单、以太网 / 串口两种连接方式，详细指导NJ/NX/NY、CS/CJ/CP、NX 安全控制器、多轴控制器的接线、参数配置、变量映射与通讯设置，包含串口线缆制作、CJ1W‑CIF11 转换模块使用，并明确安全规范、EMC 防护、数据安全要求，是 NA 系列 HMI 与欧姆龙全系列控制器组网调试的核心依据。
支持设备（核心）
NA 系列可连接欧姆龙全系列控制器，通讯方式如下：
控制器系列 通讯方式 驱动
NJ/NX/NY 以太网 Ethernet / CIP
CS/CJ/CP 以太网、串口 FINS / EtherNet/IP / Host Link
NX 安全控制器 以太网 Ethernet
CK3E/CK3M 多轴 以太网 Modbus/TCP
两种连接方式
1. 以太网连接（主流）
拓扑：直连（交叉线）、交换机（直通线）
要求：IEEE802.3i/u/ab，屏蔽网线，单端接地

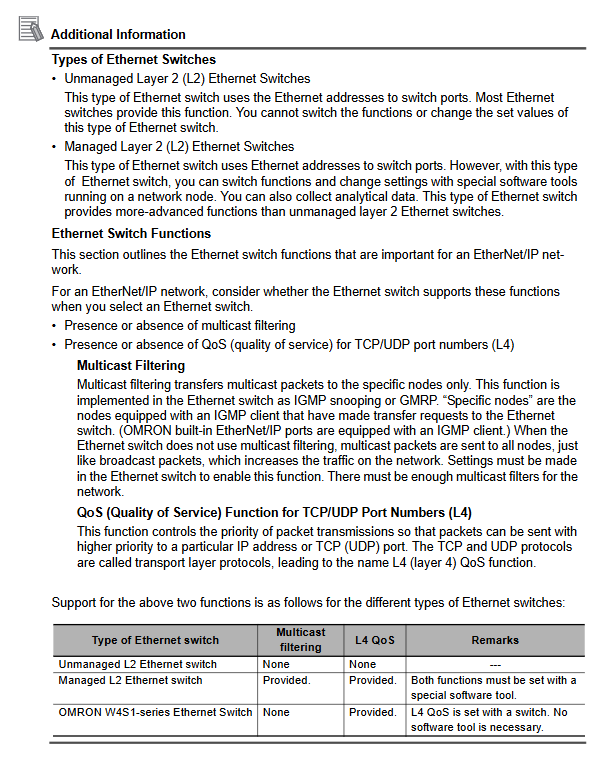

推荐交换机：欧姆龙 W4S1 系列（支持 QoS）
设置项：IP 地址、子网掩码、网关、超时（默认 2s）
2. 串口连接（兼容）
标准：RS‑232C、RS‑422A
参数：7 数据位、偶校验、2 停止位（7/E/2）
波特率：9600 / 19200 / 115200 bps
距离：RS‑232≤30m，RS‑422≤50m（经 CJ1W‑CIF11）
分设备连接配置（核心步骤）
1. NJ/NX/NY 系列（以太网）
控制器：设置内置 EtherNet/IP 端口 IP
HMI：Sysmac Studio 配置以太网参数
设备注册：内部设备自动识别，外部设备手动添加
变量导入：支持从控制器直接导入BOOL/INT/REAL/STRING
2. CS/CJ/CP 系列（三种方式）
FINS 以太网：设置节点号、网络号、帧长度2000bytes
EtherNet/IP：标签变量，CIP 通讯
Host Link 串口：RS‑232/422，CX‑Programmer 配置端口
3. NX 安全控制器（以太网）
仅支持内置 EtherNet/IP 端口
变量：支持结构体、数组、枚举
安全注意：不可用于安全相关停止功能
4. 多轴控制器 CK3E/CK3M（Modbus/TCP）
启用：Sys.ModbusServerEnable=1
数据：全部按32 位 float处理
地址区：I/M/P/Q 区
附录：线缆与配件

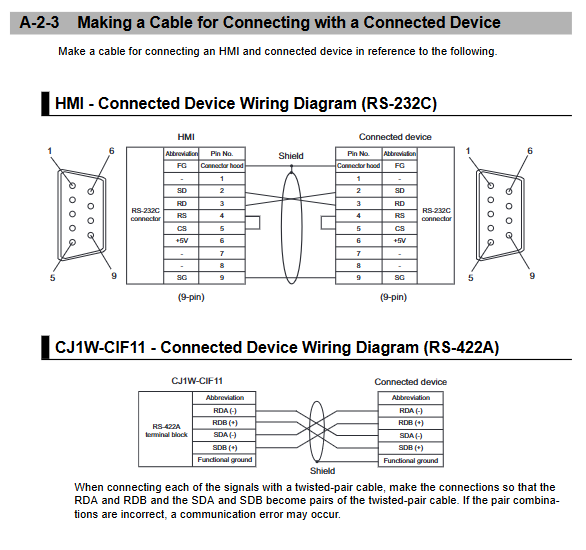

1. 串口线缆制作
RS‑232C：9 针 D‑SUB，SD↔RD、RS↔CS、SG 共地
RS‑422A：差分信号，RDA±、RDB±、SDA±、SDB±
屏蔽：单端接地，避免地环路
2. CJ1W‑CIF11 转换模块
功能：RS‑232C ↔ RS‑422A
供电：HMI 串口 **+5V/40mA**
DIP 设定：
SW1：终端电阻（ON）
SW2/SW3：4 线模式（OFF）
SW6：SD 控制（ON）
尺寸：18.2×34.0×38.8mm，重量20g
安全与规范
1. 安全警告
严禁用于急停、安全门等安全回路
通电时禁止拆机、触摸端子
锂电池不可短路、拆解、焚烧
2. 正确使用
安装面板厚度：1.6~6.0mm
固定扭矩：0.5~0.6N·m
环境：0~55℃，无凝露、无腐蚀气体
3. 网络安全
安装杀毒软件、强密码、定期更新
防火墙关闭无用端口，VPN 远程访问
USB/SD 卡谨慎使用，防数据篡改
关键问题
问题 1（连接选型）
NA 系列 HMI 与 CJ 系列 PLC 有哪几种连接方式？各自适用场景与限制是什么？答案：
FINS 以太网：速度快、距离远，适合固定机柜组网，需配置 IP 与节点号。
EtherNet/IP：支持标签变量，无需地址映射，适合新系统。
Host Link 串口：接线简单、抗干扰一般，适合老旧设备改造，距离≤50m。
问题 2（串口通讯）
使用 CJ1W‑CIF11 实现 RS‑232 转 RS‑422 时，DIP 开关标准设置与接线要点是什么？答案：
DIP 设置：SW1=ON、SW2=OFF、SW3=OFF、SW5=OFF、SW6=ON
接线：RDA‑/RDB+、SDA‑/SDB+ 严格双绞，屏蔽层单端接地。
供电：由 HMI 串口 6 脚提供 +5V，最大传输50m。
问题 3（变量与数据）
NA 系列 HMI 与 NJ/NX 控制器和与 CS/CJ 控制器在变量映射上有什么核心区别？答案：
NJ/NX：直接导入全局变量，支持结构体、数组、枚举、时间类型，自动匹配。
CS/CJ：必须按CIO/HR/AR/DM/T/C地址映射，仅支持基础类型，需手动指定地址。
