Bently Nevada Orbit 60 Series体化机组保护与状态监测系统
时间: 2026-04-18浏览次数：
Bently Nevada Orbit 60 Series体化机组保护与状态监测系统
Bently Nevada Orbit 60 Series体化机组保护与状态监测系统
产品核心定位
Orbit 60 Series 是本特利内华达新一代旋转机械保护 + 状态监测一体化系统，面向全厂关键设备在线连续监测，实现保护与监测功能物理隔离、数据安全，支持机架 / 舱壁 / 面板多种安装方式。
系统架构与核心能力
系统规模
单SIM（系统接口模块）定义一套系统，最大支持68个动态通道
支持多机组链监测，键相源无限制同步
网络安全
符合IEC 62443-4-2工业信息安全标准
保护网与监测网物理隔离，CMM 为只读接入
支持 TLS 加密、PKI 安全启动、用户权限管理
分布式扩展
BRG 桥接模块支持最多2台机箱级联
单模光纤最远传输2000 米，衰减≤6dB
电气隔离，消除地环路与噪声
硬件组成
机箱规格
类型 插槽 尺寸 安装方式
3U 19 通用槽 48.26×13.21×24.56cm 机架 / 面板 / 舱壁
6U 28 通用槽 48.26×26.5×36.94cm 机架 / 面板 / 舱壁
核心模块
SIM（系统接口模块）
系统核心，3 个独立以太网口
带 RUN/PRG 钥匙锁、复位、系统故障继电器
功耗：典型7.6W，最大10.9W
PPM（保护处理模块）
系统计算核心，负责测量提取与报警判断
支持冗余配置，利用率超 **90%** 告警

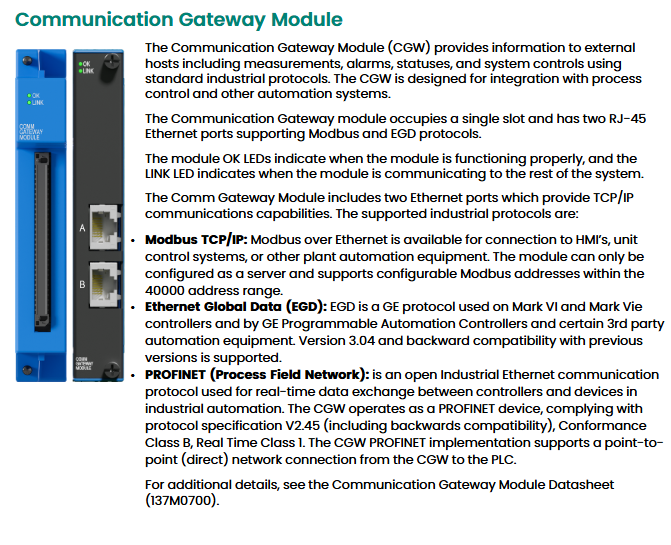

CGW（通信网关）
2 路以太网，支持Modbus TCP/EGD/PROFINET
与 DCS/PLC 双向交互，更新最快20ms
CMM（状态监测模块）
全网数据监听，只读不写，保障保护安全
对接 System 1，断网自动缓存数据
PIM（电源模块）
输入21~32VDC，支持双冗余热备
过压 / 过流 / 错接保护，支持热插拔
I/O 模块
动态输入：PAV/PAS/PAA/PAD/PVT/KPH，4 通道 / 模块，最高支持120000rpm
静态输入：AC LVDT、RTD/TC（6 通道）、PVD 过程量 / 离散量
输出模块：EMR 机电继电器（8 路，2 槽）、SSR 固态继电器（8 路，1 槽）、REC 记录仪输出（8 路，4-20mA/1-5V/0-10V）
软件与人机界面
Orbit Studio
图形化组态、拖拽式逻辑配置
支持多系统同时管理、配置复制、回路校验
显示系统
10.4 寸：防爆认证，全球适用
15 寸：北美防爆认证
21.5 寸：非防爆，高清工业屏
系统集成
对接System 1实现诊断分析
支持OPC DA/UA对外数据交互
环境与安全指标
参数 规格
工作温度 -30~+70℃（3U）；-30~+65℃（6U）
存储温度 -40~+85℃
湿度 0~95% RH 不凝露
功能安全 SIL 2
防爆认证 ATEX/IECEx/CSA Class I Div 2
功耗 3U 最大 180W；6U 最大 300W
工程与改造

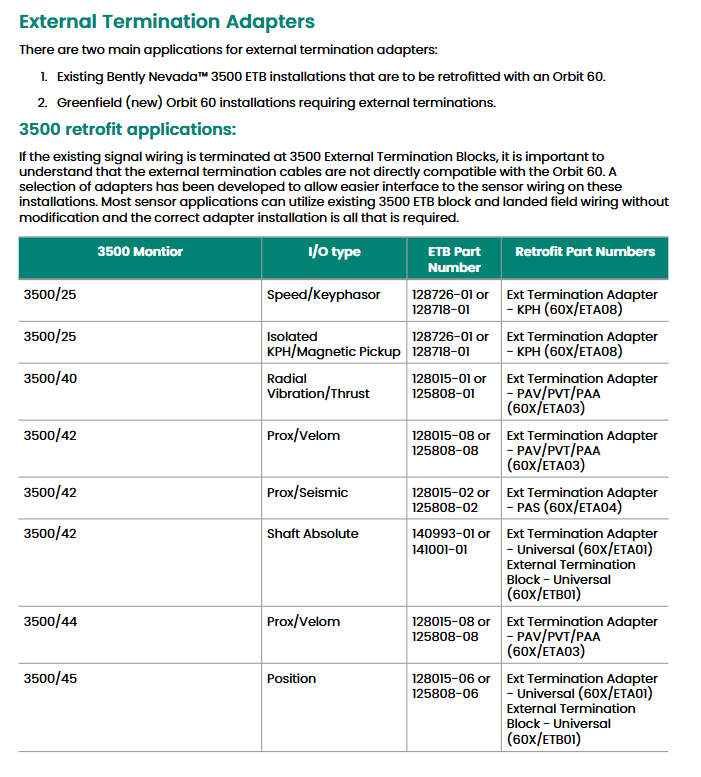

提供3500 系列专用转接适配器，支持平滑升级
外部接线端子（ETB）统一化，降低改造成本
支持热插拔、在线诊断、远程维护
关键问题
问题 1：Orbit 60 系统如何保证保护功能的安全性与可靠性？
答案：系统采用保护与监测网络物理隔离，CMM 模块仅可读不可写；核心模块支持冗余配置；具备SIL 2认证；SIM 带硬件钥匙锁防止非法修改；BRG 桥接与电源均支持双冗余；所有模块宽温、抗干扰、符合工业防爆标准。
问题 2：Orbit 60 的分布式架构相比传统系统有哪些工程优势？
答案：通过BRG 光纤桥接可将机箱最远扩展2000 米，大幅延长现场布线距离；模块间电气隔离消除地环路与噪声；可将维护操作转移出危险区域；兼容 3U/6U 混合部署，I/O 灵活扩展，降低总体安装与布线成本。
问题 3：Orbit 60 支持哪些传感器与通信协议，能接入哪些上层系统？
答案：支持电涡流、加速度、速度、LVDT、RTD/TC、4-20mA、干接点等全系列传感器；通信协议支持Modbus TCP、EGD、PROFINET；可接入System 1状态监测系统、各类DCS/PLC、SCADA 与 OPC 客户端。
