YOKOGAWA STARDOM FCN-RTU 自主控制器
时间: 2026-04-18浏览次数：
YOKOGAWA STARDOM FCN-RTU 自主控制器
YOKOGAWA STARDOM FCN-RTU 自主控制器
产品核心定位
STARDOM FCN-RTU是横河 OpreX 控制安全系统旗下FCN 系列低功耗自主控制器，定位为恶劣环境专用 PLC/RTU，面向油气田、长输管线、分布式公用事业等基础设施不足、环境严苛的 SCADA 应用，保障系统在危险工况下稳定运行。

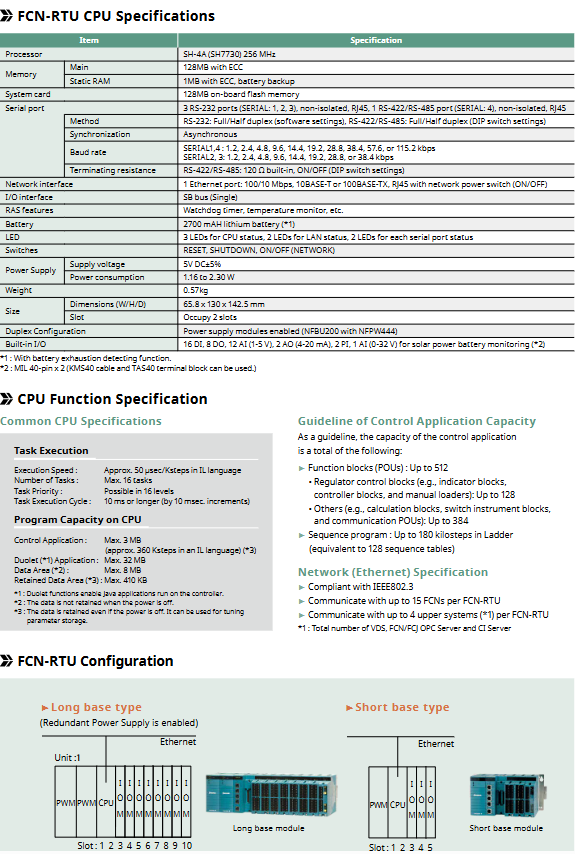

核心性能与可靠性
处理性能
CPU：NFCP050，256MHz 32 位 RISC
扫描周期：10ms（CPU）、50ms（模拟量控制）
执行速度：约 50μs/Ksteps（IL 语言）
可靠性设计
ECC 纠错内存，修正 RAM 单 bit 错误
无风扇散热，高可靠性芯片布局
掉电保护文件系统，参数掉电不丢失
环境适应性
参数 规格
工作温度 -40℃~+70℃（短基座）；-20℃~+70℃（长基座）
适用海拔 最高3000m
防护 可选G3 防腐涂层、防爆认证
防爆标准 ATEX Type n、IECEx Type n、FM/CSA Class I
集成与通信能力
系统集成
与横河 DCS HMI统一操作界面，告警集中整合
支持OPC、DNP3、Modbus，无缝对接第三方 SCADA
资产管理 + 远程诊断，降低现场维护成本
通信接口
以太网：1×100BASE-TX，支持 TCP/IP
串口：3×RS232、1×RS422/485，最高115kbps
现场总线：FF、HART、PROFIBUS-DP、CANopen、ISA100 无线
广域通信
兼容GPRS、卫星、射频、PSTN等窄带宽网络，支持异常数据上报，节省通信成本。
硬件配置与扩展
基础模块
模块类型 型号 关键参数
CPU 模块 NFCP050 功耗 1.16~2.30W，尺寸 65.8×130×142.5mm
短基座 NFBU050 DIN 导轨安装，宽度283mm
长基座 NFBU200 19 英寸机架 / DIN 安装，最多5 个扩展槽
电源模块 NFPW426 10~30VDC宽压输入，适配太阳能
内置 I/O（免扩展）
模拟量：12 路 AI（1-5V）、2 路 AO（4-20mA）
数字量：16 路 DI、8 路 DO（24VDC）
脉冲：2 路 PI（0~10kHz）、1 路电池监测 AI（0~32V）
扩展模块
模拟 I/O：4~20mA/1~5V/-10~+10V、TC/mV、RTD、脉冲输入
数字 I/O：32/64 路 24VDC，16 路继电器输出（交直流通用）

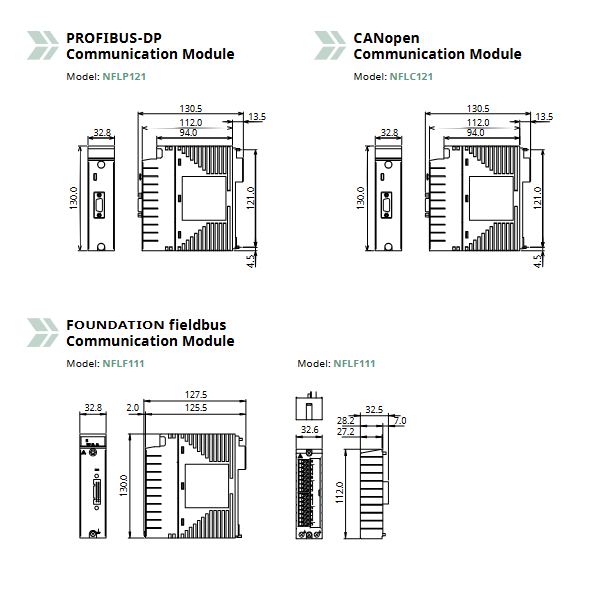

通信模块：FF、PROFIBUS-DP、CANopen
全部支持热插拔，替换无需重新布线
工程与编程
编程标准
完整支持IEC 61131-3 五种语言：FBD、LD、ST、SFC、IL。
核心工具
Logic Designer：控制逻辑开发，支持模块化复用、功能块加密
Resource Configurator：逻辑 I/O 与硬件映射，拖拽配置
效率提升
工程模板 + 网络模板，减少重复变量配置
PC 离线仿真，不影响现场进程
软件接线、逻辑分析仪，简化调试
应用功能库
NPAS 控制库
包含 AI/AO 处理、PID 调节、批量控制、比值控制、算术运算、顺序逻辑等超百种功能块。
专用计算
支持AGA 3/7/8/9/10/11等气体流量算法，符合 GPA2172、API21.1 标准。
数据与告警
周期 / 批量 / 快照 / SOE 日志，SOE 分辨率 100ms
日 / 月 / 年报表，支持FTP 上传、邮件附件发送
CPU 内置 Web 服务器，浏览器远程维护
系统规模
单控制器：最大512 个功能块、128 个调节块、180k 步梯形逻辑
网络：单 FCN-RTU 最多对接15 台 FCN、4 套上位系统
SCADA：CI Server 支持百万级 I/O 点，双机热备零停机
