Fireye InSight® II 船用型火焰扫描仪
时间: 2026-04-17浏览次数：

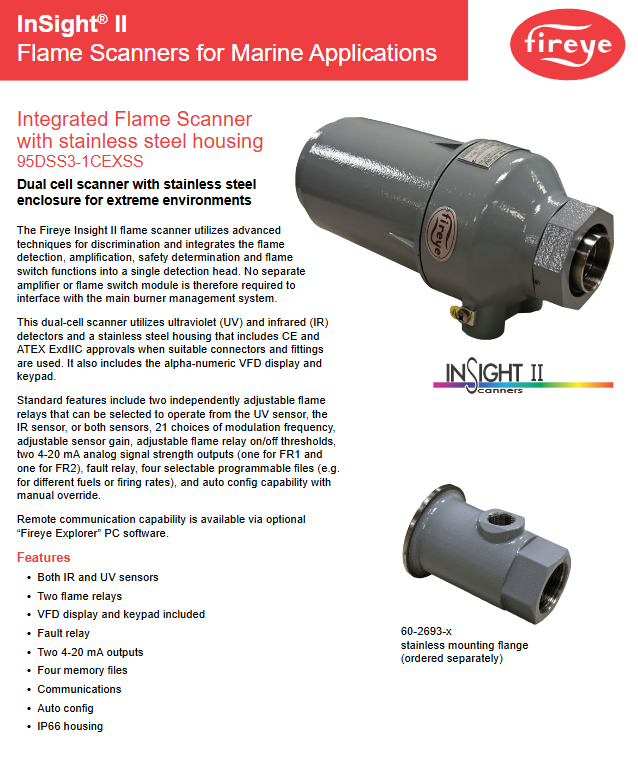

Fireye InSight® II 船用型火焰扫描仪
Fireye InSight® II 船用型火焰扫描仪
产品基础信息
产品型号：InSight® II 船用火焰扫描仪（95DSS3-1CEXSS）
文档编号：MF-00-2-6000-0-023-B（2024/08）
产品类型：一体化 UV+IR 双探头火焰检测器
适用场景：船舶动力 / 锅炉、极端工业环境
核心优势：集成检测、放大、安全判断、火焰开关，无需外置放大器
机械与环境参数
参数类别 具体指标
外壳材质 316 不锈钢（锌底漆 + 环氧中涂 + 聚氨酯面漆）
设备重量 21.3 lbs（9.66kg）
防护等级 IP66
防爆认证 Ex d IIC T6/T5/T4；Ex tb IIIC T85/T100/T135℃
工作温度 -40°F ~ +150°F（-40°C ~ +65°C）
湿度 0~95% RH（无冷凝）
安装方式 螺纹安装法兰（单独订购）
法兰材质 316 不锈钢，重量1.86 lbs（0.84kg）
冷却 / 吹扫空气要求
气源：洁净、干燥、冷风
标准风量：4 SCFM（113 l/min）
高负荷 / 粉尘工况：最大15 SCFM（425 l/min）
压力：克服炉膛 / 风箱压力即可
电气参数
项目 规格
供电电压 24 Vdc（+10% / -15%）
工作电流 0.35 A
推荐电源 Fireye 60-2685
输出上升时间 ≤20 msec
标准功能与接口
双传感器检测
**UV（紫外）+ IR（红外）** 双探头，抗干扰强
继电器输出
2 路独立可调火焰继电器（可选 UV/IR/ 双鉴触发）
1 路故障继电器
模拟量输出
2 路 4-20mA（分别对应 FR1/FR2 火焰强度）
调节与存储
传感器增益可调
继电器动作阈值可调
21 种调制频率可选
4 组可编程配置文件（适配不同燃料 / 负荷）
操作与通信
标配字母数字 VFD 显示屏 + 键盘
支持Auto config 自动配置（可手动强制）
可选配 Fireye Explorer 软件实现PC 远程通信
电缆规格
型号 规格 长度
59-546 8 芯，18AWG，双屏蔽，PLTC-ER 最大1000ft（305m）
59-547 12 芯，18AWG，双屏蔽，PLTC-ER 最大1000ft（305m）
安装配件
安装法兰：60-2693 系列（1” NPT 或 1” BSP，带冷却风接口）
所有法兰与外壳均为316 不锈钢，满足船用防腐要求
关键问题与答案
问题：InSight II 船用火焰扫描仪相比普通单探头检测器，核心优势是什么？
答案：采用UV+IR 双传感器检测，火焰识别更精准、抗干扰更强；一体化集成设计无需外置放大器；316 不锈钢 + IP66+Ex d IIC T6满足船舶防爆防腐极端环境；标配双 4-20mA + 双继电器 + 4 组配置，适配多燃料复杂工况。
问题：该设备的冷却风系统有什么要求，风量为何要分两档？
答案：必须使用洁净干燥冷风，标准风量4 SCFM，高温 / 粉尘燃料工况需提升至15 SCFM；风量分级是为了在恶劣环境下有效冷却探头、防止粉尘附着，保证检测精度与设备寿命。
问题：设备的 4 组可编程配置文件与自动配置功能，在船用现场有什么实用价值？
答案：4 组配置文件可快速切换适配不同燃料、不同负荷、不同工况，无需反复调试；Auto config 自动配置可快速上电匹配现场工况，缩短调试时间；出现异常时可手动强制覆盖，保障船舶燃烧系统连续稳定运行。
