ABB VSC 7.2/12kV-400A 真空接触器安装使用说明
时间: 2026-04-17浏览次数：
ABB VSC 7.2/12kV-400A 真空接触器安装使用说明
ABB VSC 7.2/12kV-400A 真空接触器安装使用说明
产品基础信息
产品：VSC 真空接触器
额定规格：7.2kV/12kV、400A
文档编号：1YHA000100 REV K（2023-11）
适用标准：IEC 62271-106、GB/T 14808
结构形式：固定式、可抽出式
适用场景：交流配电、频繁操作负载（电机、变压器、电容器）
核心结构与技术亮点
MAC 双稳态永磁操动机构
独立分 / 合闸线圈，电容储能驱动
维持功耗＜5W，动作功率15W
动作稳定，不受电压波动影响
核心组件
真空灭弧室、永磁机构、宽压电源模块、辅助开关
可抽出式带手车、联锁、熔断器座
关键技术参数
参数项 7.2kV 系列 12kV 系列
额定电压 7.2kV 12kV
额定电流 400A 400A
工频耐受电压 30kV 42kV
雷电冲击耐受电压 60kV 75kV
1s 短时耐受电流 6000A 6000A
额定峰值耐受电流 15kA 15kA
每小时操作次数 1200 次 1200 次
机械寿命 1000000 次 1000000 次
分闸时间 35–60ms 35–60ms
合闸时间 60–90ms 60–90ms
工作温度 -15℃～+40℃ -15℃～+40℃
安全规范
高压危险：操作前必须断电、接地、验电
人员要求：持证电气专业人员操作
X 射线安全：灭弧室耐压时辐射远低于国标限值
环境保护：符合ISO 14001，低能耗、低废弃物
安装要求
环境条件
海拔≤1000m，超海拔需降容
户内安装，干燥通风，防凝露

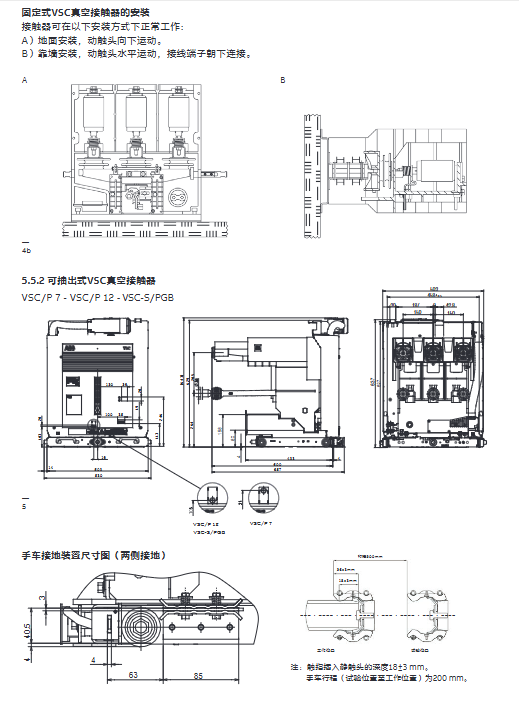

机械安装
固定式：安装孔332×195mm
可抽出式：手车行程200mm
电气连接
主回路：镀银接触面，按螺栓规格紧固（M6–10Nm、M8–25Nm）
辅助回路：线缆≥1.5mm²，耐压3kV
控制模式
SCO 单命令：通电合闸、断电分闸
DCO 双命令：脉冲分 / 合闸，支持欠压延时

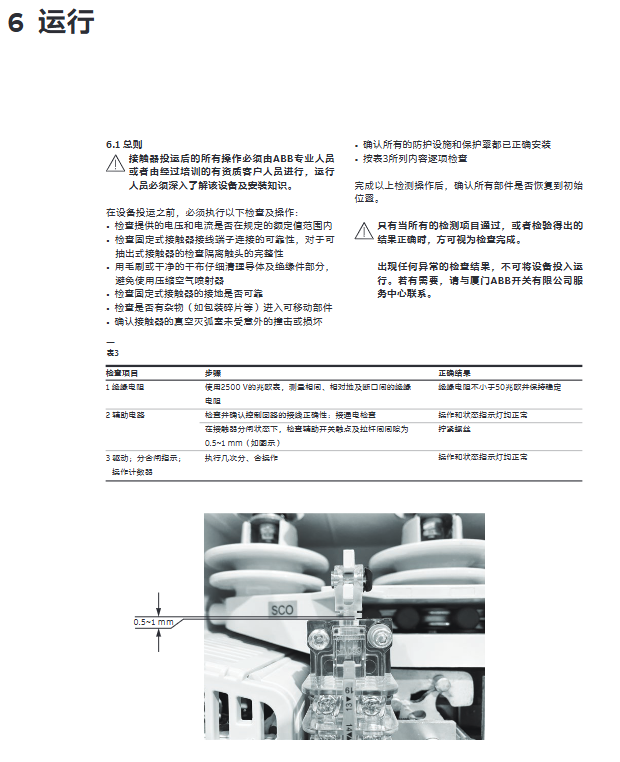

运行与调试
投运前检查：绝缘、接地、触头、紧固件
动作要求：**85%–110%** 额定电压可靠动作
紧急分闸：内六角操作，力矩5Nm，旋转30°
保护配置：必须串联熔断器实现短路保护
维护保养
检查周期：1 年或5 万次操作（先到为准）
免维护部件：真空灭弧室
关键检查项
绝缘件清洁无破损
触指清洁润滑
超程检查：≥0.5mm（低于则更换）
短路后维保：检查灭弧室、导体、壳体，必要时更换
备品备件
核心备件：宽压电源模块、辅助开关、联锁轴、梅花触指、手车闭锁电磁铁
订购需提供：型号、电压、电流、序列号
关键问题与答案
问题：VSC 真空接触器的永磁机构有哪些核心优势，为什么适合频繁操作？
答案：采用MAC 双稳态永磁机构，电容储能保证动作一致性，维持功耗＜5W；机械寿命高达100 万次，每小时可操作1200 次，真空灭弧室免维护，非常适合电机、电容器等频繁投切场景。
问题：该接触器安装与运行有哪些强制性安全与配置要求？
答案：必须由持证电气人员操作，作业前断电 + 验电 + 接地；户内安装，环境温度 **-15~+40℃**、海拔≤1000m；必须与熔断器配合实现短路保护，禁止单独使用。
问题：VSC 接触器的维护周期与核心判断标准是什么，超程不合格如何处理？
答案：正常工况下每 1 年或每 5 万次操作检查一次；真空灭弧室免维护，仅需检查外观；合闸状态下触头超程 **＜0.5mm** 必须更换灭弧室及相关组件，不可自行调整灭弧室螺母。
