Rexroth Bosch Group VT 2000-52（5X 系列）电气比例放大器
时间: 2026-04-17浏览次数：
Rexroth Bosch Group VT 2000-52（5X 系列）电气比例放大器
Rexroth Bosch Group VT 2000-52（5X 系列）电气比例放大器

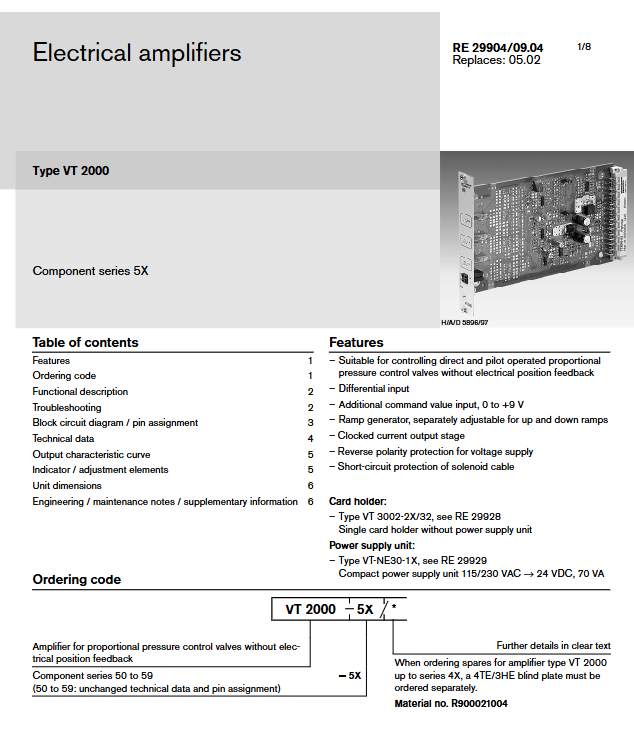

产品基础信息
产品型号：VT 2000（5X 系列）电气放大器
适用对象：无电气位置反馈的直动式与先导式比例压力控制阀
文档版本：RE 29904/09.04
配套组件
卡架：VT 3002-2X/32
电源：VT-NE30-1X（115/230VAC→24VDC，70VA）
替换 4X 系列需另购盲板：R900021004
核心功能描述
双指令值输入
指令 1：0~+9V，参考电位 M0
指令 2：差分输入 0~+10V，适配 PLC 等外部控制
斜坡发生器
升压 / 降压时间独立可调
范围：30ms~ 约 1s/5s（跳线 S1 切换）
输出级
时钟式电流输出，频率100/200Hz（跳线 S2 切换）
带颤振信号改善阀控特性
安全保护
电源反极性保护
电磁阀电缆短路保护
过载过热自动关断输出级
关键技术参数
参数项 数值 / 规格
工作电压 24 VDC（22~35V）
功耗 <25 VA
保险丝 2.5 A 慢熔
指令输入 1 0~+9 V（M0 为参考）
指令输入 2（差分） 0~+10 V，输入阻抗 100 kΩ
最大输出电流 800 mA
偏置电流 0~300 mA（Zw 可调）
斜坡时间 30 ms ~ 1 s / 5 s
时钟频率 100 Hz / 200 Hz
测量口 w 0~+6 V（对应 100% 指令）
测量口 I 0~800 mV（对应 0~800 mA）
接口 32 针公头，DIN 41612 D 型

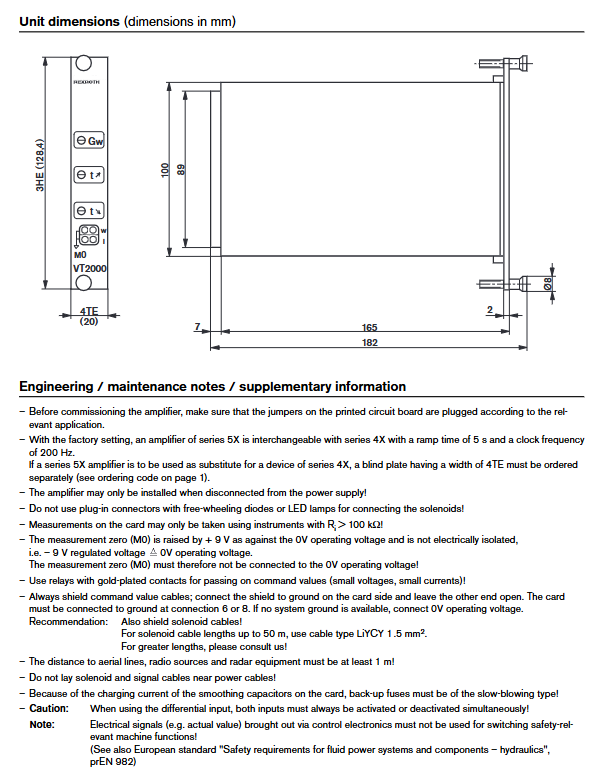

尺寸 Euro-card 100×160 mm
工作温度 0~50 ℃
重量 0.1 kg
调节与跳线设置
面板调节
Gw：最大指令值衰减（限压）
升压斜坡、降压斜坡：分别调速
板内调节
Zw（R130）：偏置电流 0~300mA
跳线设置
S1：斜坡时间1s/5s
S2：时钟频率100Hz/200Hz
故障排查（8 步）
检查 24VDC 供电（24ac-18ac）
检查板上 2.5A 保险丝
确认板内 ±9V 正常
内部指令电位器需短接 10ac-12ac
外部电位器接线正确
差分输入电位与接线正常
电磁阀线圈阻值 20~30Ω（22ac-20ac）
Gw 电位器不可置于左限零位
安装与维护规范
断电安装，测量仪表阻抗 > 100kΩ
M0 与 0V 不共地（M0 比 0V 高 9V）
指令线双端屏蔽，单端接地
电磁阀线建议屏蔽，最长 50m 用 1.5mm² 线缆
远离强电与射频源至少 1m
关键问题与答案
问题：VT 2000 放大器的核心调节元件 Gw 与 Zw 分别起什么作用？
答案：Gw是面板最大指令值衰减电位器，用于限制输出电流与最高压力；**Zw（R130）** 是板内偏置电流调节器，可设置 0~300mA 初始电流，改善比例阀起步特性。
问题：该放大器的指令输入有哪两种，分别适用什么场景？
答案：** 指令 1（0~+9V）** 适合直接用内部 / 外部电位器控制；** 指令 2（差分 0~+10V）** 适合 PLC 等外部控制器，抗干扰更强，适配不同参考电位系统。
问题：VT 2000 放大器在替换旧 4X 系列时需要注意什么？
答案：5X 系列电气与引脚兼容 4X 系列，但必须单独订购 4TE/3HE 盲板（物料号 R900021004），出厂默认斜坡 5s、时钟 200Hz 可直接替换。
