WOODWARD 2301E发动机的数字负载分配和速度控制
WOODWARD 2301E发动机的数字负载分配和速度控制
产品定位与型号
2301E 是 Woodward 推出的微处理器数字控制器，用于发动机转速调节与发电机负载分配，兼容 2301A/2301D 系统并功能增强。
型号：
8273-1011：24VDC，普通场所
8273-1012：24VDC，危险场所（Zone 2，Ex ec IIC T3/T4）
供电：18–36VDC，功耗≤600mA
环境：工作温度 **-40~+70℃**，抗振、抗 EMC
核心控制功能

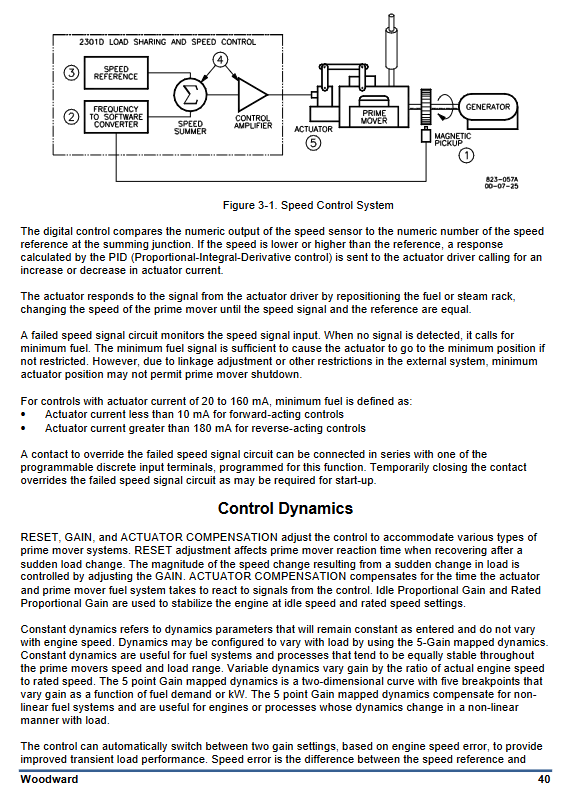

转速控制
闭环 PID 调节，支持怠速 / 额定双速、加减速斜坡、远程升降速
双套动态参数（Dynamics#1/#2），可由断路器辅助触点切换
负载控制
三种模式：下垂控制 Droop、同步无差 Isochronous、基载 Base Load
支持多机并联负载均分、软加载 / 软卸载、断路器联动
燃油限制
启动燃油限制、最大燃油限制、怠速燃油限制
扭矩限制（3 段转速断点）、进气压力 MAP 限制（5 段压力）
高级功能
负载脉冲 / 甩载补偿：预判负载突变，抑制转速波动
自适应滤波：抑制发动机扭转振动与 MPU 噪声
断路器断开脉冲：防超速
硬件接口（关键端子与参数）
类型 端子 规格
电压采样 PT 1–3 90–120V/200–240VAC
电流采样 CT 4–9 内置 Burden＜0.1VA / 相
负载共享线 10–12 模拟均流总线，带 ESD 保护
执行器输出 13–15 0–200mA/4–20mA/PWM，正向 / 反向可选
数字输入 34–41 8 路，24VDC，可自定义功能
数字输出 44–47 4 路，200mA，继电器驱动
模拟输入 19–24 2 路，4–20mA/1–5V/±2.5V
模拟输出 16–17 4–20mA，可配置转速 / 负载 / 燃油量
速度传感器 MPU 25–26 100–25000Hz，1.7–35VAC
通讯 9 针 RS‑232 (调试)、RS‑422 (Modbus)
软件与配置
配置软件
Control Assistant：参数编辑、趋势、录波、文件备份
2301E Toolkit：向导式配置、服务菜单、故障查看
核心配置项
额定转速（50/60Hz）、齿轮齿数、超速保护（默认115%）
数字 IO 功能、模拟量类型、执行器模式
下垂百分比（0–12%）、加载 / 卸载速率、基载范围
Modbus 通讯
协议：RTU 模式，波特率9600–115200bps
功能：读写数字量、读写模拟量、诊断、远程启停
从站地址：1–247
调试与校准
初始设置
额定转速、齿轮齿数、超速点、执行器方向
怠速 / 额定转速、加减速时间（默认20s）
动态整定
比例增益、积分复位、执行器补偿
窗口宽度、增益比、5 点增益映射（适配非线性燃油系统）
负载校准
CT 相位校正、KW 零点与增益校准
负载共享增益、下垂系数调整

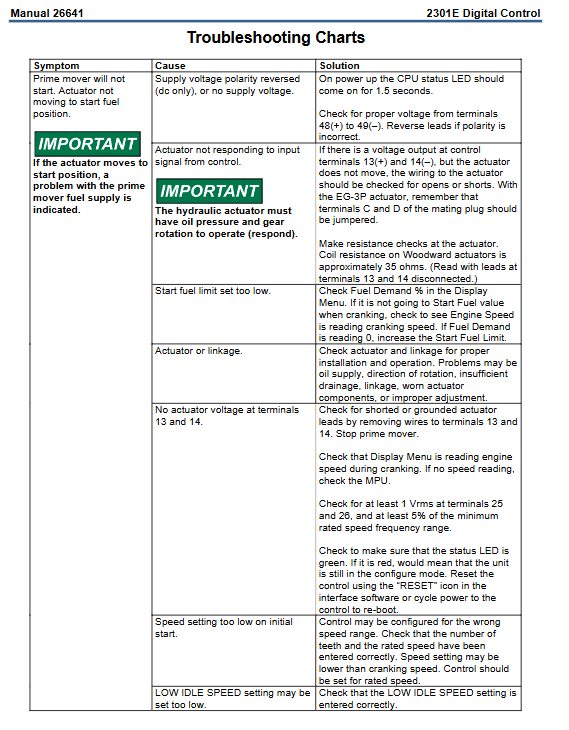

保护与故障诊断
停机保护
超速、MPU 失效、模拟量故障、外部停机、配置错误
报警
负载传感器故障、负载共享线故障、模拟量异常
诊断手段
LED：绿 = 运行，红 = I/O 锁，闪红 = 故障
事件记录、数据录波、Service 菜单实时监控
Modbus 状态位远程诊断
应用与认证
应用：柴油 / 燃气发电机组、船用辅机、牵引动力、备用电源、多机并联系统
认证：CE、ATEX、CSA、ABS、BV、CCS、DNV、LR等船级社认证
