ABB UNITROL® 1000系列紧凑型 IGBT 型自动电压调节器
ABB UNITROL® 1000系列紧凑型 IGBT 型自动电压调节器
产品定位与核心优势
UNITROL® 1000 是 ABB 推出的小功率紧凑型 IGBT 自动电压调节器，主打高集成、高可靠、易部署，专为低功率励磁应用设计，可直接安装在机组接线盒内，适应强振动、宽温等恶劣工业环境。
产品型号与功率规格
型号 额定励磁电流 (55℃) 过载电流 (10s) 定位
UNITROL 1010 10A 20A 紧凑型基础款
UNITROL 1020 20A 40A 标准高性能款
UNITROL 1000-PM40 40A 80A 1020 功率扩展模块
硬件设计与接口
机械与环境
材质：聚合物外壳 + 实心铝基板，抗振符合 DNV B 级
温度：工作 **-40℃~+70℃**，散热片最高 90℃
防护：强 EMC 抗扰，功率 / 测量端子与 I/O 分离
供电与功率回路
主输入：三相 AC 0~300V / DC 0~420V
辅助电源：单相 / 三相 AC 9~300V / DC 18~420V
输出技术：成熟IGBT技术，支持交直流输入源

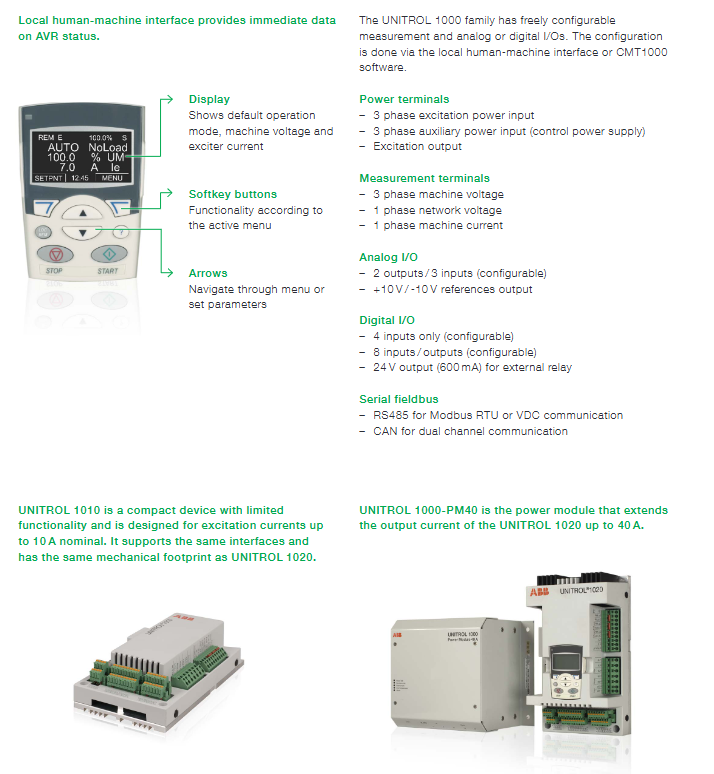

本地人机与指示
显示屏：实时显示电压、励磁电流、运行模式
LED：绿 (上电)、黄 (励磁 / 软件运行)、红 (故障)
本地按键：参数查看与修改
通讯与 I/O
通讯：以太网(Modbus TCP)、USB、RS485 (Modbus RTU)、CAN (双机 / 功率模块)
模拟 I/O：3 入 2 出，±10V 基准
数字 I/O：4 入 / 8 入出可配置，24V 600mA 输出
软件功能包（三级配置）
LIGHT：AVR/FCR/PF/VAR 调节、励磁 / 电压 / V/Hz/PQ/ 电机电流限幅、软启动、电压匹配
BASIC：包含 LIGHT，新增Modbus TCP、旋转二极管监测、双通道、VDC 均流 (最多 31 台)
FULL：包含 BASIC，新增同步功能、500 条事件录波、12 路数据录波、实时时钟
选配：PSS 电力系统稳定器（IEEE 421.5-2005 2A/2B）
调试工具 CMT1000
连接：USB / 以太网，以太网支持最远 100 米远程
功能：参数配置、PID 整定、6 通道示波器 (50ms 分辨率)、数据上传、故障诊断

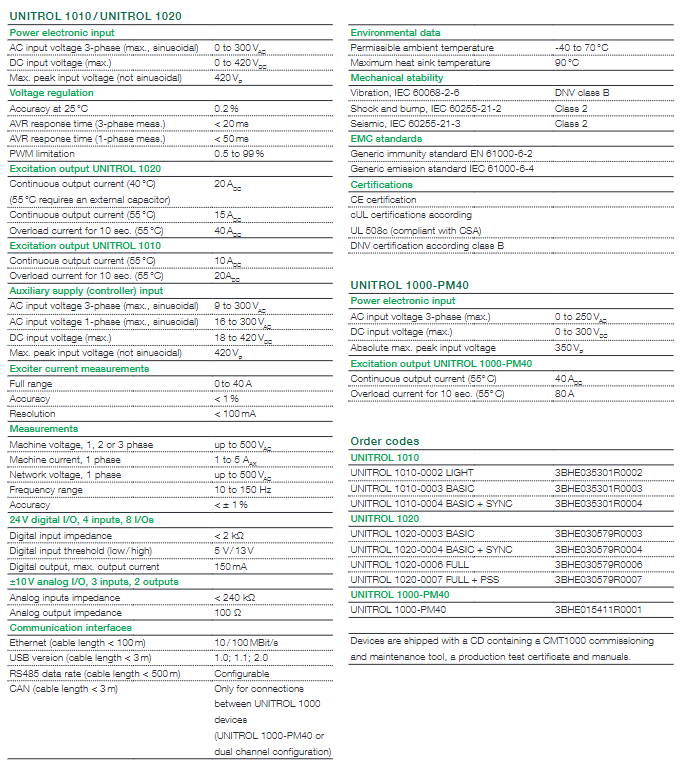

关键技术参数
电压调节精度：0.2%（25℃）
AVR 响应时间：三相测量 **<20ms**，单相 **<50ms**
测量精度：<±1%，频率范围10~150Hz
认证：CE、cUL (UL 508c)、DNV B 级
应用场景
陆用：柴油 / 燃气 / 蒸汽 / 水轮发电机组
船用：电力推进、辅助电源
牵引：柴油电力机车
风电：直连同步机
工业：同步电动机驱动
