ABB UNITROL® 6000 同步发电机 / 电动机的高端励磁控制系统
时间: 2026-04-16浏览次数：
ABB UNITROL® 6000 同步发电机 / 电动机的高端励磁控制系统
ABB UNITROL® 6000 同步发电机 / 电动机的高端励磁控制系统
产品概述
UNITROL® 6000 是 ABB 旗舰级励磁系统，为同步发电机与同步电动机提供可靠励磁控制，是发电领域的行业标杆，核心价值为高可用性、强控制性能、电网规范合规、易运维。
产品版本与功率范围
UNITROL® 6000 按功率分为Medium与X‑power，覆盖20A–12000A励磁电流。
型号 励磁电流 适用场景 核心配置
UNITROL 6000 Medium ＜1800A 水电、抽蓄、联合循环、无刷汽机 单 / 双通道、最多 3 台整流器、D1–D5
UNITROL 6000 X‑power 1800A–12000A 核电、大型水电、燃机、煤电 单 / 双通道、最多 8 台整流器、H 桥、D5/UNL 系列
核心控制功能
闭环调节
自动模式：带 PID 滤波的电压调节器
手动模式：带 PI 滤波的励磁电流调节器
无功 / 有功电流下垂补偿、功率因数控制
安全限制
最大 / 最小励磁电流限制
定子电流限制（随冷却温度调整）
P/Q 欠励限制、V/Hz 限制
手动模式安全约束
电力系统稳定器（PSS）
支持IEEE 421.5‑2016：PSS 2A/2B/2C/4B/4C
选配ABB 自适应 APSS，适配弱电网
保护与监控
三级动作：告警、冗余切换、紧急跳闸
过流、V/Hz、失磁、转子温度、晶闸管导通监测
记录与同步
事件记录：2000 条带时标事件
高速录波：故障自动触发
时间同步：SNTP，精度 1ms

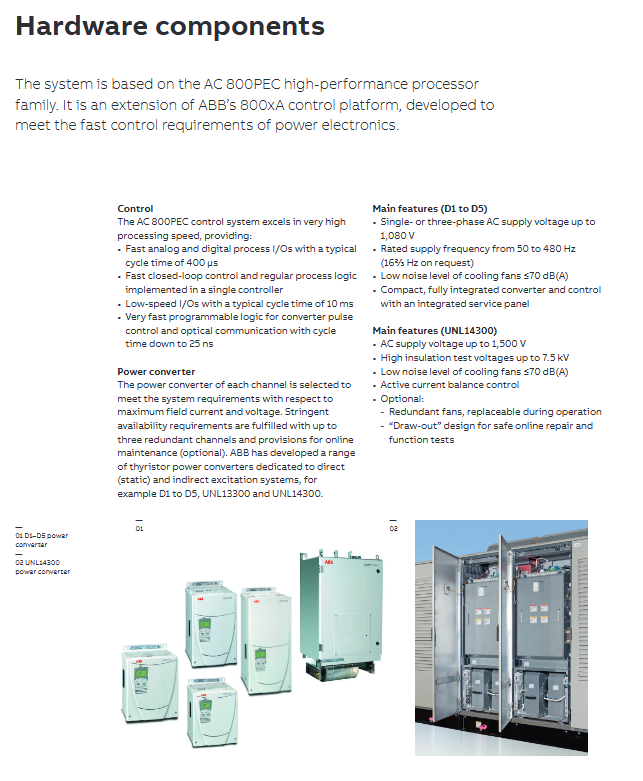

硬件核心组件
控制器
平台：AC 800PEC（800xA 扩展）
速度：快速 I/O 400µs，脉冲控制25ns
功率整流器
D1–D5：交流供电最高1080V，频率 50–480Hz
UNL14300：交流供电最高1500V，绝缘耐压7.5kV
人机界面
ECT 励磁控制终端：工业触控 PC，Windows 10，独立运行
通讯
标配：Modbus‑RTU/TCP、Profibus DP‑V0
选配 / 标配：IEC 61850
仿真与调试
SMTS‑RT 6000：硬件在环实时仿真器，模拟机组 / 电网，缩短调试、降低成本、支持培训。
应用场景
发电机：火电、水电、核电、燃机、应急柴油机组
同步电动机：钢厂、造纸、化工、天然气、炼油

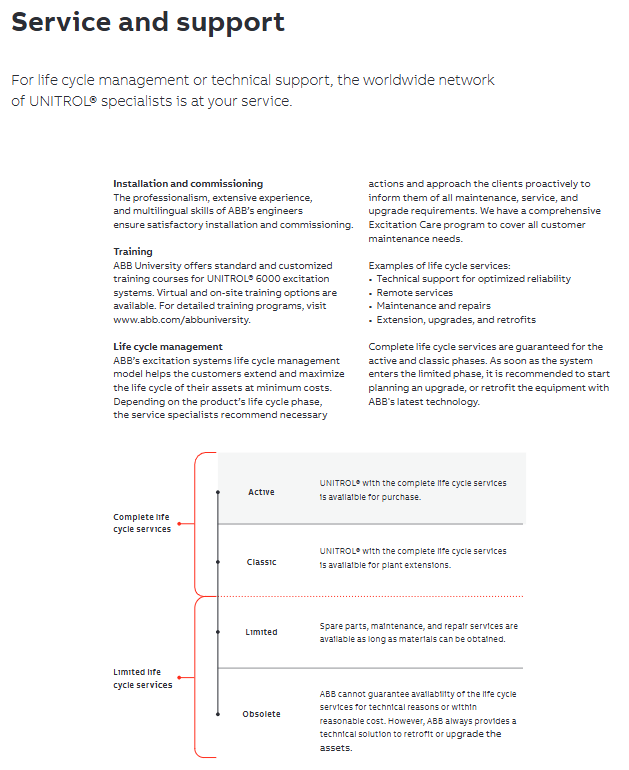

服务与支持
全生命周期管理：Active/Classic/Limited/Obsolete 四阶段
24/7/365 全球技术支持，远程 RAP 平台接入
安装调试、定制培训、升级改造、备品备件
Excitation Care服务包：预测性维护、远程诊断、知识转移
关键问题与答案
UNITROL® 6000 两大版本的功率范围与核心差异是什么？
答：Medium为＜1800A，面向中小型机组，最多 3 台整流器，支持 PSS 2B/2C；X‑power为 1800A–12000A，面向大型 / 核电机组，最多 8 台整流器与 H 桥，支持 PSS 4B 与 APSS，标配 IEC 61850。
UNITROL® 6000 的控制核心硬件与关键性能指标是什么？
答：硬件核心为AC 800PEC控制器，快速 I/O 周期400µs，脉冲控制周期25ns；励磁电流覆盖20A–12000A，时间同步精度1ms，可存储2000 条带时标事件。
UNITROL® 6000 如何满足电网规范与现场调试需求？
答：内置多类型 PSS 与限幅器，支持全电网规范；搭配SMTS‑RT 6000 硬件在环仿真，可提前整定参数、模拟极端工况；自带白噪声发生器与高速录波，快速完成并网合规测试。
