MTL2000 系列本安型隔离安全栅
MTL2000 系列本安型隔离安全栅
产品整体定位

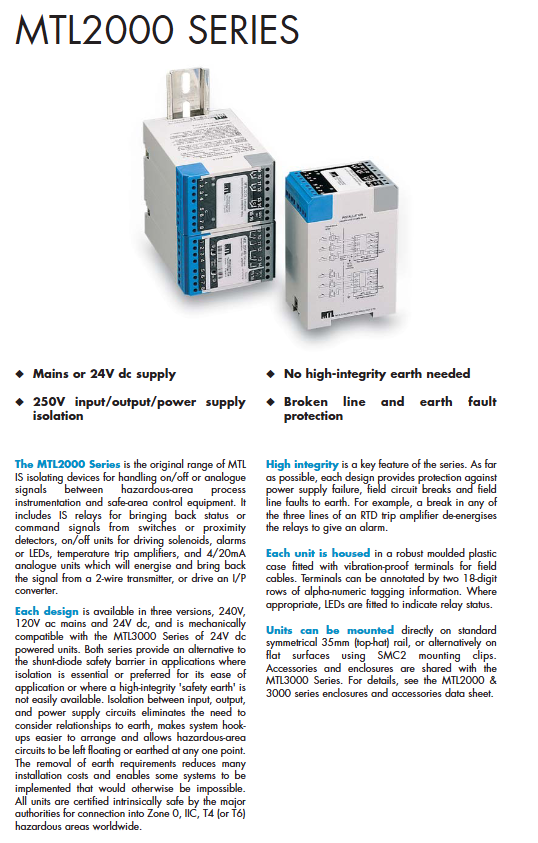

MTL2000 系列是 MTL 经典本安（IS）隔离型安全接口器件，用于连接Zone 0、IIC、T4/T6危险区仪表与安全区控制系统，替代传统齐纳式安全栅，核心优势：
三方全隔离（输入 / 输出 / 电源 250V）
无需高完整性安全接地
内置断线、接地故障、电源失效三重保护
支持240V/120V AC 或 24V DC供电
35mm 标准导轨安装，兼容 MTL3000 系列
通用规格（Common Specification）
参数项 关键指标
隔离耐压 1500V rms（安全区↔危险区）
供电版本 240V AC / 120V AC / 24V DC
工作温度 -20~+60℃（间距≥5mm）；-20~+55℃（密排）
安装方式 35mm 导轨 / 平面安装
端子 最大 4mm² 导线，带标识位
防护 安全区安装，配合外壳可达 IP65
认证 全球本安认证：Zone 0、IIC、T4/T6
核心型号与功能
1）开关 / 继电器类（MTL22xx）
MTL2210B（1 通道开关继电器）
危险区1 路开关控制安全区2 路 500VA 负载
支持自锁模式（电机启停）
响应：50ms；触点：2 极转换
断线 / 掉电→继电器失电（安全态）
MTL2211（2 通道开关继电器）
2 路独立输入，互不干扰
每路驱动500VA，双触点并联
响应：50ms；LED 状态指示
MTL2213（3 通道开关 / 接近传感器）
兼容NAMUR标准接近传感器
支持相位反转（报警逻辑反向）
每路100VA触点容量

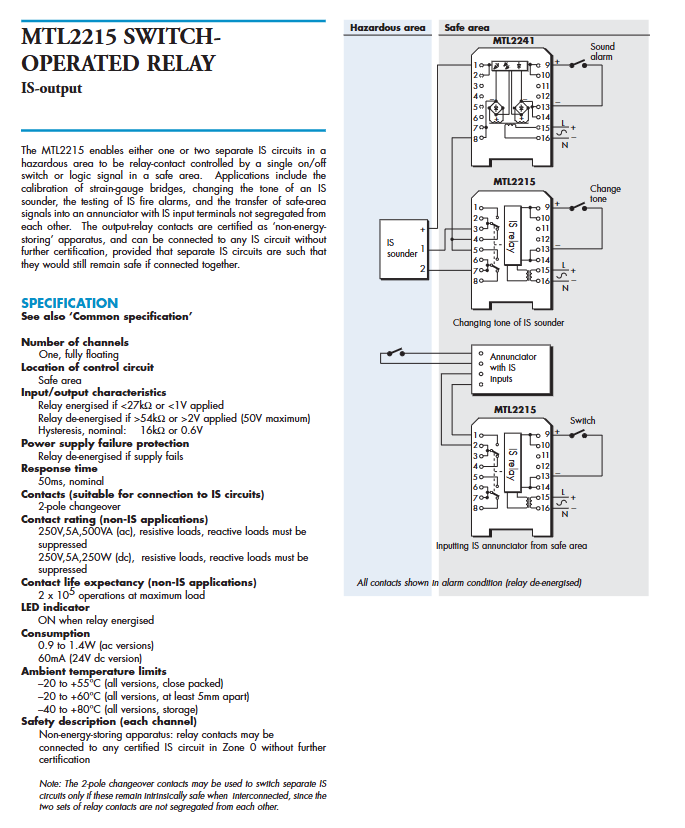

MTL2215（安全区→危险区本安输出）
安全区开关信号→控制危险区本安回路
触点为非储能型，可直连 Zone 0
2）模拟量类（MTL24xx）
MTL2441B（4–20mA 中继供电）
为危险区2/3 线制变送器供电
隔离中继4–20mA信号至安全区
精度：<20μA；温漂：<1μA/℃
最大回路电阻：50Ω相关计算
MTL2442B（4–20mA 隔离驱动）
安全区 4–20mA→隔离驱动危险区执行器
最大负载：800Ω
精度：<20μA；响应：200ms 稳定
保护机制
断线保护：输入线断开→继电器失电 / 报警
接地故障保护：接地电阻 < 1kΩ→安全动作
掉电保护：电源失效→输出复位至安全态
本安限流限压：确保危险区不产生点火能量
最大电缆参数（关键）
型号 最大电容 Ca 最大电感 La
MTL2210B 7μF 47mH
MTL2211 5.5μF 75mH
MTL2213 3μF 165mH
MTL2441B 0.17μF 5.1mH
MTL2442B 0.13μF 4.2mH
