MTS Temposonics® GB 系列（GBS/GBN）模拟量磁致伸缩线性位移传感器
时间: 2026-04-13浏览次数：
MTS Temposonics® GB 系列（GBS/GBN）模拟量磁致伸缩线性位移传感器
MTS Temposonics® GB 系列（GBS/GBN）模拟量磁致伸缩线性位移传感器
产品定位与测量原理
1. 产品定位
GB 系列（GB-J/GB-K/GB-S/GB-N） 是 MTS 专为液压气缸、阀组、狭小空间设计的紧凑型杆式模拟量位移传感器，非接触、无磨损、免维护，适配高压、高温工业环境。
2. 测量原理
采用Temposonics® 磁致伸缩技术：
电流脉冲在波导丝产生磁场，与位置磁铁磁场作用生成扭力脉冲
脉冲以固定速度传播，通过飞行时间换算为绝对位置
优势：非接触、无磨损、绝对测量、高精度、高耐用
型号与材质
型号 外壳材质 测杆材质 法兰 / 杆径 耐压
GB-J 1.4305(303) 1.4301(304) Ø21mm/Ø12.7mm 800bar
GB-K/S 1.4305(303) 1.4306(304L) Ø18mm/Ø10mm 350bar
GB-N 1.4404(316L) 1.4404(316L) Ø18mm/Ø10mm 350bar
核心性能参数
1. 测量参数
量程：25~3250mm
分辨率：16bit，最小 1μm
线性度：≤±0.02%FS（典型 ±0.005% FS）
响应时间：0.5ms（≤1200mm）/1ms（≤2400mm）/2ms（＞2400mm）
重复精度：优于 ±0.001% FS
2. 环境参数
工作温度：标准 - 40~+90℃；可选 - 40~+100℃
防护等级：IP67（连接器）/ IP68（电缆出线）
抗冲击：100g（IEC 60068-2-27）
抗振动：15g，10~2000Hz（IEC 60068-2-6）
耐压：350bar，峰值 700bar；GB-J 峰值800bar
3. 电气参数
供电：24VDC（-15%~+20%）
功耗：典型 100mA
输出信号：
电压：0~10VDC、10~0VDC
电流：4 (0)~20mA、20~4 (0) mA、0~20mA 等
保护：反接保护（-30VDC）、过压保护（36VDC）、绝缘 500VDC
机械与接口
安装：任意角度，压入式法兰安装

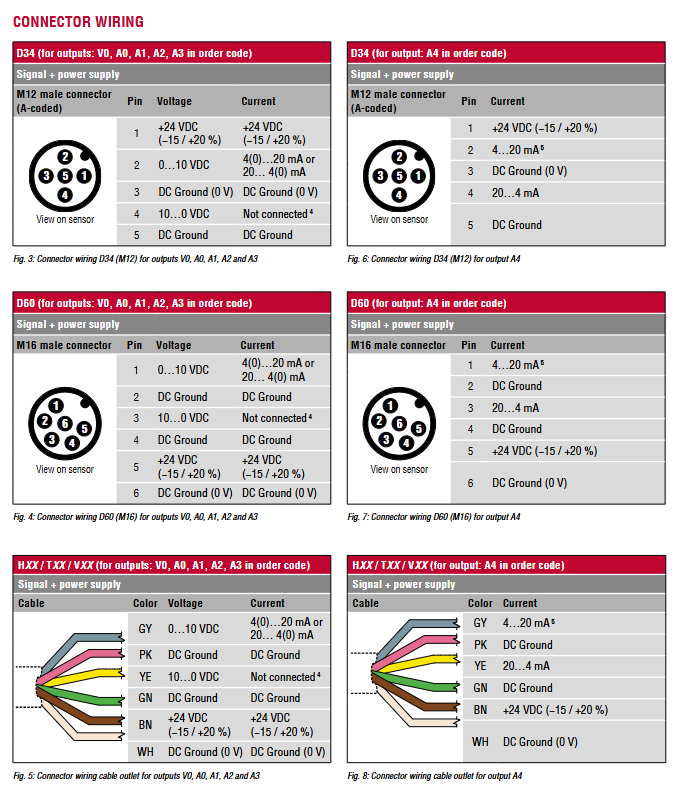

连接器：
M12（5 针，A-coded）
M16（6 针）
直接电缆出线（PUR/Teflon/ 硅胶）
编程：支持手持编程器、柜式编程器，可现场设定起点 / 终点。
标准配件
磁铁：环形 OD33/OD25.4、U 型 OD33
密封：O 型圈、挡圈
电缆：PUR / 特氟龙 / 硅胶屏蔽电缆
连接器：M12/M16 直头 / 弯头
工具：模拟量编程套件
