LZS-A1000-3电源安装、操作和维护说明
时间: 2026-04-15浏览次数：
LZS-A1000-3电源安装、操作和维护说明
LZS-A1000-3电源安装、操作和维护说明
LZS‑A1000‑3是 TDK‑Lambda 推出的24V 标称、1000W 级开关电源，输入 85‑265VAC/100‑380VDC，输出 18‑29.4V 可调，具备过压 / 过流 / 过热三重保护，支持远程控制、均流并联、远程检测，通过UL/CSA/IEC 62368‑1等安规认证，质保 5 年，适用于污染等级 2 的工业嵌入式场景。
1. 安全规范与认证
适用污染等级 2环境，需终端设备提供机械与防火外壳，防范电击与火灾风险。
仅限专业授权人员安装操作，必须可靠接地，遵循电气布线规范。
安全认证：UL/CSA 62368‑1、IEC/EN 62368‑1:2014、UL 508。
EMC 性能：传导 / 辐射发射达Class B，满足 EN61000 系列抗扰度要求。

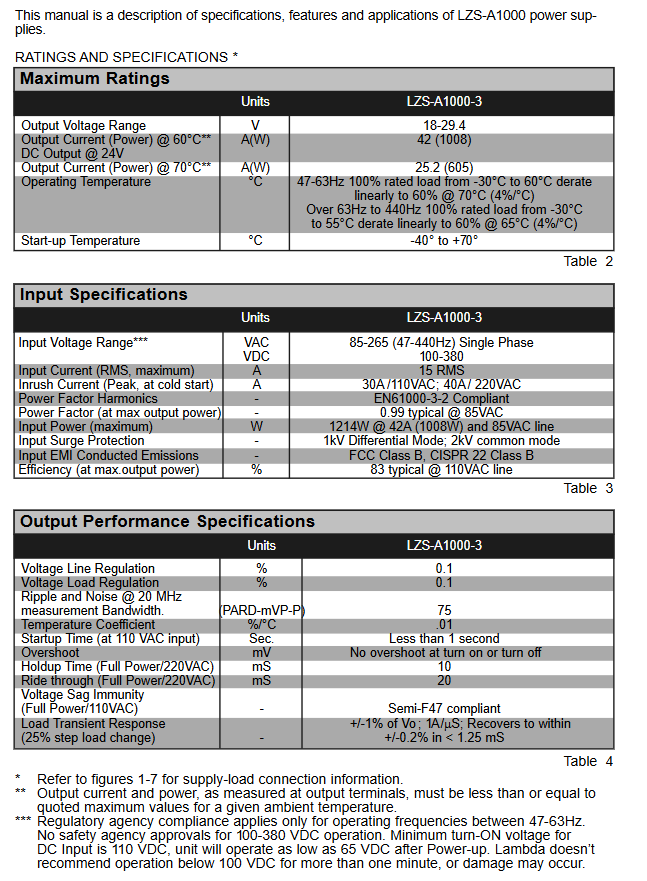

2. 核心电气参数
参数 规格
输出电压范围 18‑29.4V（标称24V）
输出电流 / 功率 @60℃ 42A/1008W
输出电流 / 功率 @70℃ 25.2A/605W
输入电压 85‑265VAC（47‑440Hz）；100‑380VDC
效率 典型83%@110VAC
功率因数 典型0.99@85VAC
纹波噪声 75mVP‑P@20MHz
保持时间 10ms（满功率 / 220VAC）
3. 功能与控制
输出调节：多圈电位器可调输出电压与过压保护点 (20‑34V，默认 31V)。
状态指示：绿色 LED = 输出正常；红色 LED = 过压 / 过热 / 过流 / 欠压 / 禁用。
远程功能：

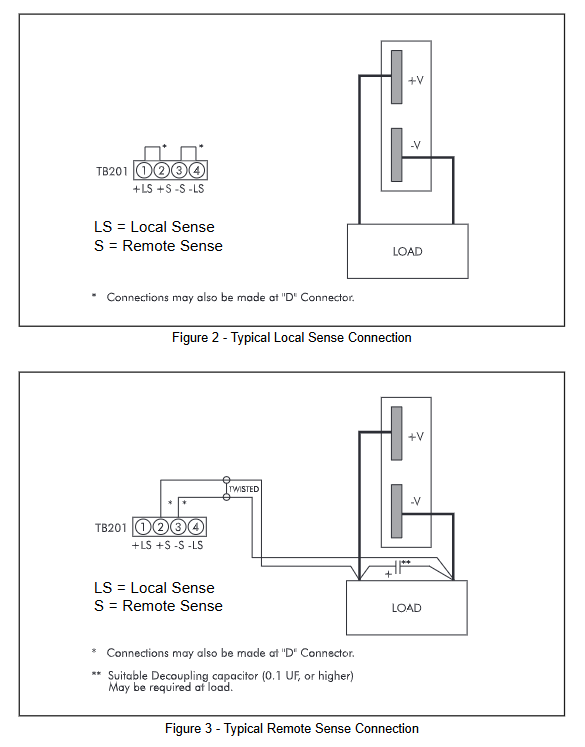

远程检测：负载端精准稳压，压降＜1.0V。
远程编程：电阻 / 外部电压设定输出。
远程启停：TTL 信号控制，响应＜100ms。
扩展运行：支持多机并联均流（误差＜10%）、串联运行。
4. 保护与隔离
过压保护：可调，触发后需断电或复位遥控。
过流保护：限流式，110%‑130% 额定点动作。
过热保护：自复位，降温约 **10℃** 自动恢复。
绝缘耐压：输入‑输出4242VDC；输入‑地2121VDC；输出‑地500VDC。
5. 机械与环境
尺寸：5.62×4.75×10.5 英寸，净重8.1lb。
工作温度：‑30~60℃满负载；60~70℃线性降额（4%/℃）。
冷却：变速滚珠风扇，湿度10%‑90% 不结露。
质保：5 年。
6. 应用要点
交流输入用12‑14AWG、105℃多股铜线，端子扭矩9in‑lb。
直流输出用150% 额定负载规格线缆。
远程检测需拆除本地检测跳线，防止损坏设备。
直流输入不建议低于100VDC运行超 1 分钟。
关键问题与答案
问题 1：该电源的输出能力与温度降额规则是什么？
答案：60℃时可输出 42A/1008W；70℃时降为 25.2A/605W；47‑63Hz 下，‑30~60℃满负载，60~70℃以 4%/℃线性降额至 60%；超 63Hz 时工作温度上限降为 55℃。
问题 2：如何实现远程启停控制，逻辑与条件是什么？
答案：需将OUTPUT ENABLE 开关切至 REMOTE；通过 D 型口6 脚 (正)、7 脚 (负)输入 TTL 信号：＜0.7V / 短路 / 开路关闭输出；＞2.5V开启输出，电流＜4mA，输出响应＜100ms，且信号与主电路隔离。
问题 3：过压保护 (OVP) 如何调整，触发后如何恢复？
答案：调整步骤：1) OVP 电位器顺时针旋到底；2) 空载设定目标电压；3) 逆时针慢调至红灯亮即锁定。OVP 范围 20‑34V，出厂 31V；触发后需切断输入电源或切换远程启停才能恢复输出。
