NI SCXI-1349 屏蔽电缆适配器安装指南
时间: 2026-04-10浏览次数：
NI SCXI-1349 屏蔽电缆适配器安装指南
NI SCXI-1349 屏蔽电缆适配器安装指南
NI SCXI-1349 屏蔽电缆适配器的安装指南，核心作用是通过68 针 E 系列 DAQ 设备与SCXI 模块连接，实现信号调理系统与数据采集设备的可靠通信；文档明确适配器接口定义、安装步骤、电气 / 环境 / 安全规格，并给出安全注意事项与技术支持渠道，适用于 SCXI 机箱与 DAQ 设备的标准接线部署。
产品定位与接口
SCXI-1349是 NI 专用屏蔽电缆适配器，用于连接 SCXI 信号调理系统与 68 针 E 系列 DAQ 设备。
支持：所有 SCXI 机箱（1000/1001/1000DC）+ 非开关类 SCXI 模块
不支持：61XXE 系列 DAQ、SCXI 开关模块
三接口结构：
前面板：68 针公头 → 接 68 针屏蔽电缆
板载：50 针公头 → 扩展引出
后部：50 针支架母头 → 接 SCXI 模块
安装所需设备
必备设备 说明
计算机 运行 NI-DAQ 与编程环境
SCXI-1349 适配器 核心转接部件
68 针 E 系列 DAQ 数据采集设备（不含 61XXE）
SCXI 机箱 1000/1001/1000DC
SCXI 模块 非开关类型
68 针屏蔽电缆 配套连接电缆
小平头螺丝刀 固定螺丝
完整安装步骤

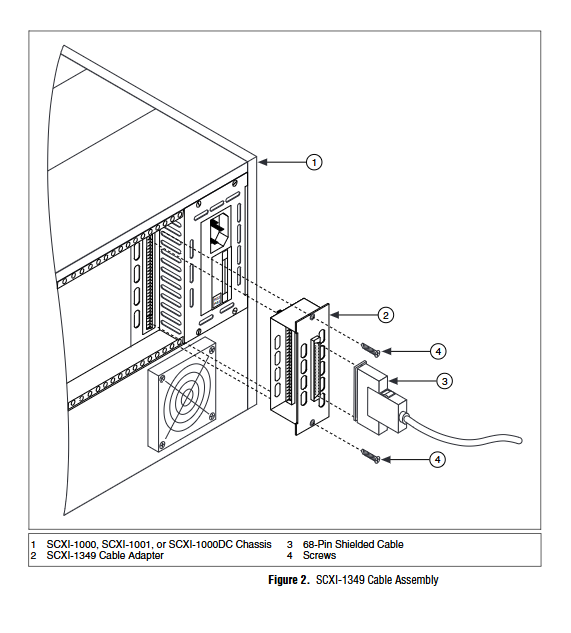

断电操作：关闭 SCXI 机箱电源并拔掉电源线
安装模块：将 SCXI 模块插入机箱对应槽位
对接适配器：把 SCXI-1349 后部50 针母头插入模块后部 50 针公头
固定适配器：用两颗螺丝将适配器锁紧在机箱背面
连接电缆：68 针屏蔽电缆一端接适配器，另一端接DAQ 设备
上电验证：开机并在 MAX 中配置系统
关键规格参数

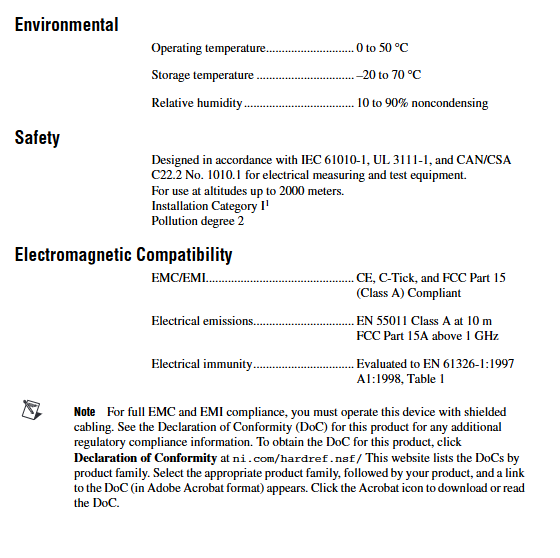

电气规格
最大工作电压：30 Vrms / 42 Vpk / 60 VDC（信号 + 共模）
环境规格
工作温度：0–50℃
存储温度：-20–70℃
湿度：10–90%RH（无冷凝）
安全与 EMC
安全标准：IEC 61010-1、UL 3111-1、CSA C22.2 No.1010.1
安装类别：I 类
污染等级：2
EMC 认证：CE、C-Tick、FCC Part 15 Class A
要求：必须使用屏蔽电缆保证合规
安全注意事项
禁止在易燃易爆环境使用
禁止超电压接线，避免电击 / 火灾风险
禁止改装或替换非原厂零件
设备损坏必须停止使用
必须配合UL 认证 SCXI 机箱使用
