NI SCXI 机箱如何安装？
时间: 2026-04-10浏览次数：
NI SCXI 机箱如何安装？
NI SCXI 机箱如何安装？
1. 产品概述
本文档覆盖3 款 SCXI 信号调理机箱，用于为 SCXI 模块提供供电、背板通信、散热与机械承载。
SCXI-1000：4 槽，AC 供电
SCXI-1000DC：4 槽，DC 9.5–16V供电
SCXI-1001：12 槽，AC 供电
2. 前面板与后面板结构
前面板组件（表）
部件 功能
电源开关 整机通断
指示灯 上电状态指示
复位键 重置 Slot 0 与所有模块
地址开关 / 跳线 设置机箱地址（0–31）
模块导轨 定位 SCXI 模块接入背板
后面板组件

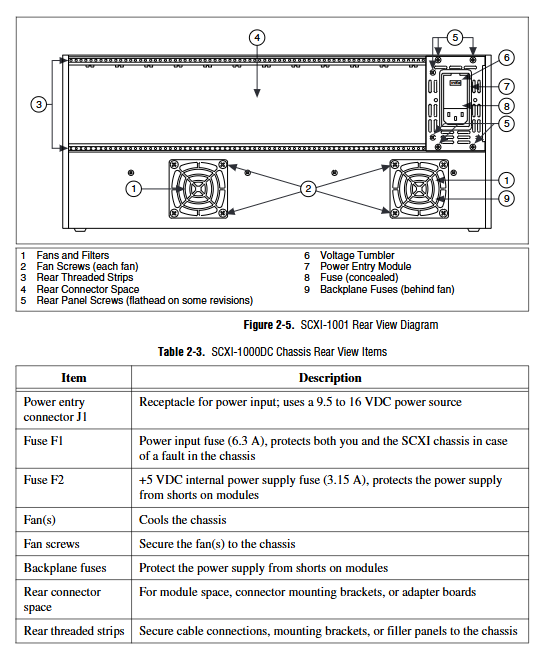

AC 机型：电源输入模块、电压选择旋钮、主保险丝、风扇、背板保险丝

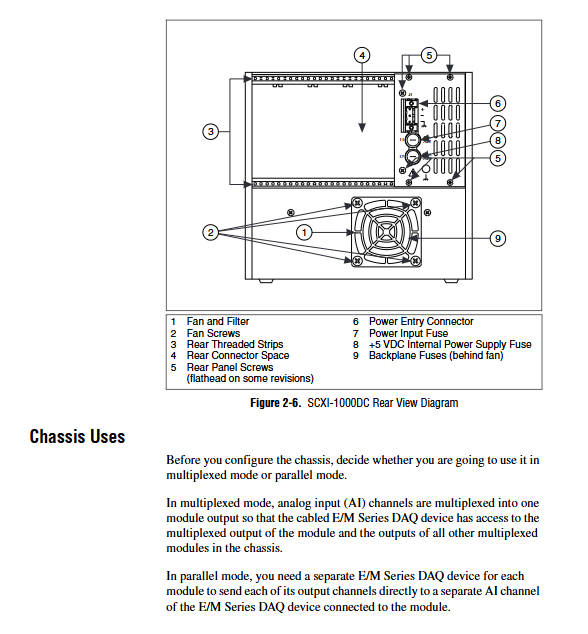

DC 机型：DC 电源接口、F1(6.3A)、F2(3.15A)、背板保险丝
3. 核心配置
（1）机箱地址设置
支持32 个地址（0–31），多机箱系统必须区分
SCXI-1000/1001：前面板5 位 DIP 开关（1/2/4/8/16 加权）
SCXI-1000DC：内部3 组跳线（0/8/16 加权）
默认地址：0
（2）电压与保险丝配置
AC 机型支持100/120/220/240V，后部旋钮切换，必须匹配对应保险丝。SCXI-1000/1001 电压 - 保险丝对照表（关键）
表格
机型 电压 主保险丝 背板保险丝
SCXI-1000 120V T0.5A 1.5A
SCXI-1000 240V T0.25A 1.5A
SCXI-1001 120V T3.0A 4A
SCXI-1001 240V T1.6A 4A
SCXI-1000DC：输入9.5–16VDC，F1=6.3A，F2=3.15A，背板 1.5A
4. 安装步骤
设置机箱地址（单机箱默认 0 即可）
放置机箱，后部留 **≥10cm** 散热空间
确认电压 / 保险丝，接入电源
安装 SCXI 模块与接线
安装空白面板（filler panels）
上电并在 MAX 中配置
5. 维护与保养
风扇滤网：定期水洗除尘，防止过热
保险丝更换：必须同规格延时保险丝
模块不支持热插拔，带电插拔易烧保险丝 / 背板
6. 技术规格
电气特性
模拟电源：±18.5~25V，纹波≤1.5V
数字电源：+4.75~5.25V，纹≤50mV
每槽功耗：7W
SCXI-1000DC 最大电流：5.5A@9.5V
物理与环境
重量：SCXI-1000DC (3.3kg)、1000(3.9kg)、1001(6.8kg)
工作温度：0–50℃
安全标准：IEC 61010-1、UL 1244、CSA C22.2 No.61010-1
EMC：EN 55011、FCC Part 15A
7. 软件支持
驱动：NI-DAQmx / Traditional NI-DAQ
开发环境：LabVIEW、LabWindows/CVI、Measurement Studio
工作模式：复用模式（共享 DAQ 通道）、并行模式（专享通道）
四、关键问题与答案
问题 1：SCXI 机箱地址有什么作用？1000/1001 与 1000DC 分别如何设置地址？
答案：机箱地址用于多机箱系统区分设备，支持最多32 台级联。
SCXI-1000/1001：前面板 5 位 DIP 开关，加权值 1/2/4/8/16，和为地址。
SCXI-1000DC：内部 3 组跳线（0、+8、+16），相加得到地址。
默认均为0，单机箱无需修改。
问题 2：SCXI 机箱无法开机，最常见原因是什么？如何排查与修复？
答案：最常见原因是带电插拔模块导致保险丝熔断或电压 / 保险丝不匹配。排查步骤：
断电，检查电源线与电压选择旋钮
检查主电源保险丝是否熔断
检查风扇下背板模拟电源保险丝
更换同规格延时保险丝，重新上电
禁止模块热插拔，可避免此故障。
问题 3：SCXI-1000DC 与 AC 机型的核心差异是什么？适用场景有何不同？
答案：
供电差异：1000DC 为DC 9.5–16V（电池 / 车载）；AC 机型为100–240VAC。
保险丝：DC 机型双路外置保险丝（6.3A/3.15A）；AC 机型为电压匹配延时保险。
场景：1000DC 适合车载、野外、无市电环境；AC 机型适合实验室、产线固定测控。
