NI SHC68-68-EPM 高性能屏蔽电缆
时间: 2026-04-10浏览次数：
NI SHC68-68-EPM 高性能屏蔽电缆
NI SHC68-68-EPM 高性能屏蔽电缆
NI SHC68-68-EPM 高性能屏蔽电缆的规格与选型手册，核心介绍该1 米长 68 针 VHDCI 转 68 针 D 型电缆采用独立屏蔽双绞线、分段屏蔽、铜编织镀锡屏蔽层等降噪设计，适配M 系列、DAQCard、部分 S 系列DAQ 设备，可连接SCXI、SCC、SCB-68、BNC 终端等信号调理配件；同时完整梳理 NI 全系列68 针 / 100 针 / 37 针DAQ 电缆、接线盒、端子板选型表，覆盖模拟、数字、计数器、模拟输出等场景，并提供 NI 技术支持与服务信息。
核心产品：SHC68-68-EPM 电缆
定位：高性能降噪 68 针屏蔽电缆，长度1 米结构优势
模拟输入：独立屏蔽双绞线 + 泄放线（30AWG）
模拟输出：独立双绞线单独屏蔽
数字线：双绞接地 + 整体铜编织镀锡屏蔽
+5V 供电：26AWG 粗线降低压降
接口
一端：VHDCI 68 针公头
一端：68 针 0.050 D 型母头
全系列 DAQ 电缆分类（核心表格）
1. 68 针主流电缆
型号 类型 特性 适用设备
SHC68-68-EPM 高性能屏蔽 分段屏蔽、最强降噪 M 系列、DAQCard、S 系列
SHC68-68 标准屏蔽 双绞线、无分段屏蔽 M 系列
SH68-68-EP 通用屏蔽 高性价比降噪 E/S/B 系列
RC68-68 扁平排线 低成本、无屏蔽 DAQCard、M 系列
SHC68-68-RDIO/RMIO R 系列专用 匹配 MIO/DIO 接口 NI 78xxR
2. 100 针 / 37 针电缆
100 针：SH100100、SH1006868（适配 E 系列 DIO）
37 针：SH37F-37M、DB37M-DB37F-EP（高压隔离机型）

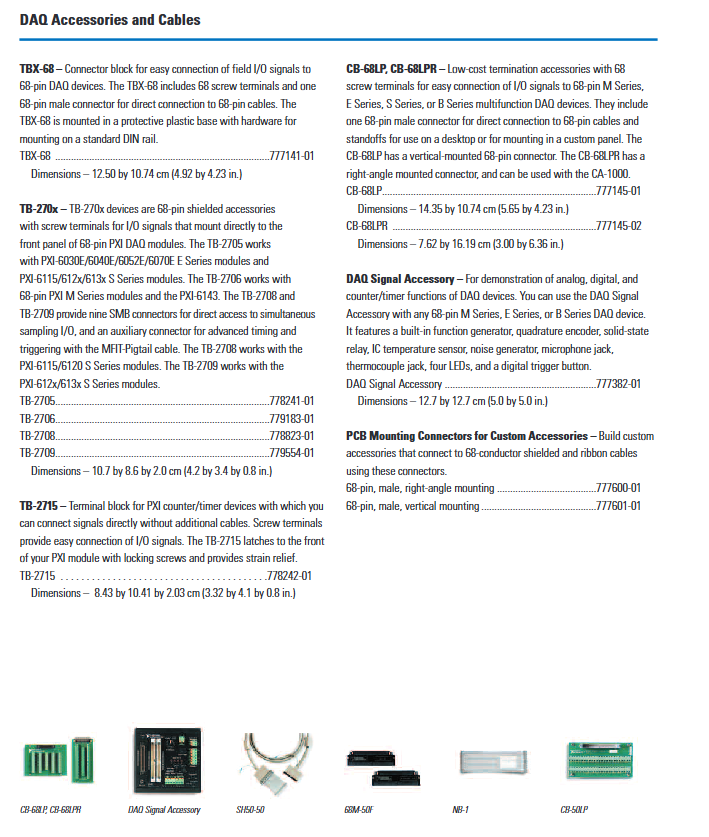

适配接线终端配件
1. 高性能屏蔽型

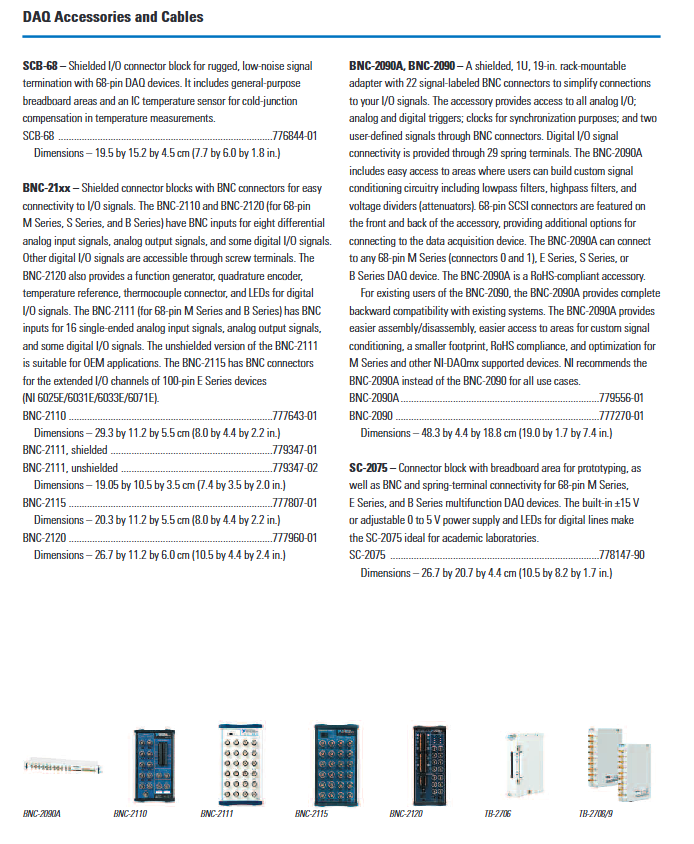

SCB-68/SCB-100：屏蔽接线盒，带冷端补偿，68/100 针
SCC-68：便携信号调理载体，支持 4 路 SCC 模块
BNC-2110/2111/2120/2090A：BNC 直接接入，适合实验室
2. 低成本型
CB-68LP/CB-68LPR：68 螺丝端子，垂直 / 直角接口
CB-37 系列：37 针 DIN 导轨端子，150V CAT II
3. PXI 专用
TB-2705/2706/2708/2709：面板直装端子，SMB / 螺丝接口
支持系列与连接规则
M 系列：优先SHC68-68-EPM，可接 SCXI/SCC/SCB-68
E 系列：用SH68-68-EP，兼容 SCXI 与 50 针转接
S 系列：高速型号用SH68-68-EP，6143 用 SHC68-68-EPM
R 系列：专用SHC68-68-RDIO/RMIO
DAQCard：必须SHC68-68-EPM保证 EMC
安全与合规
EMC：FCC Part 15A、CE、C-Tick
安全：IEC 61010-1、CAT I、污染等级 2
必须搭配屏蔽电缆才能满足合规
