SNAP PAC System 规格指南
时间: 2026-04-10浏览次数：
SNAP PAC System 规格指南
SNAP PAC System 规格指南
1. 系统概述
SNAP PAC System 是Opto 22推出的一体化工业 PAC 控制系统，用于自动控制、远程监控、数据采集。
发布时间：2007 年，文档版次：2026 年 1 月
核心构成：软件套件 + 控制器 + I/O 模块 + 网络
重要说明：2022 年起部分核心器件停产，推荐用groov EPIC替代，保留完整兼容。
2. 软件系统（PAC Project）
版本 费用 核心功能 高级能力
Basic 免费 流程图编程、基础 HMI、配置工具 无
Professional 付费 全部 Basic 功能 OPC 服务器、数据库对接、网络冗余、旧系统迁移
核心软件：
PAC Control：流程图式控制编程
PAC Display：HMI 界面开发
PAC Manager：硬件配置与诊断
SoftPAC：PC 端软件控制器
3. 控制器硬件
分为独立式 S 系列、机架式 R 系列、软件式 SoftPAC。

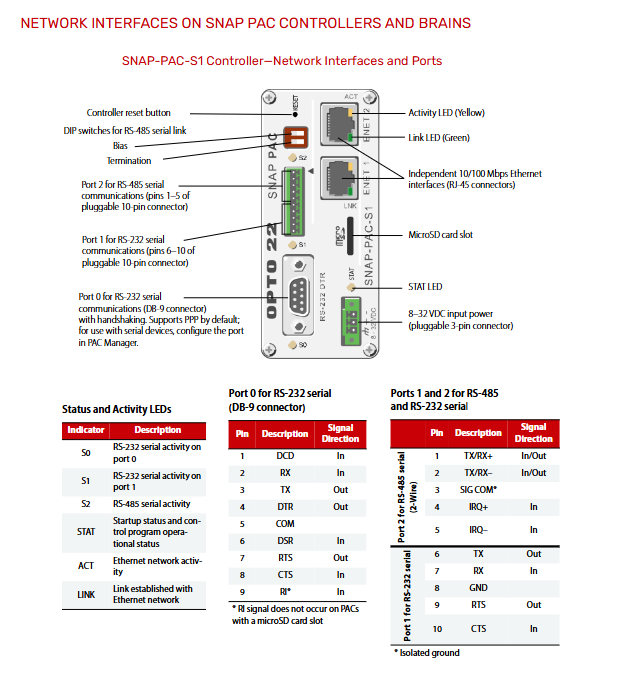

S 系列（S1/S2）
独立安装，双独立以太网口
S1：3 个串口（RS232+RS485）
S2：4 个可配置串口
支持冗余网络、旧版 mistic I/O
R 系列（R1/R2）
机架安装，集成 I/O 处理器
双以太网口，支持高速数字功能
替代停产 EB-brain 做分布式 I/O
SoftPAC
Windows 环境运行，仅以太网通信
大存储、高算力，适合数学密集型应用
4. I/O 模块体系（核心规格）
（1）数字 I/O
通道：4/16/32 通道，高密度设计
类型：AC/DC 输入、固态 / 机械继电器输出
关键参数：
隔离：光耦 4000V 瞬态，通道间 1500V
电压：5~280V AC/DC
电流：模块最大 3A
保修：多数终身保修，机械继电器 30 个月
（2）模拟 I/O
输入：电流 (4~20mA)、电压、RTD、热电偶、称重、频率
输出：电流 (4~20mA)、电压、时间比例输出
关键参数：
分辨率：输入≈15bit，输出 12bit
隔离：变压器隔离 1500V
温感范围：-200~850℃
（3）串口通信模块
类型：RS232、RS485/422、CAN、步进控制
波特率：300~115200bps
每机架最大：8 个串口模块
保修：30 个月

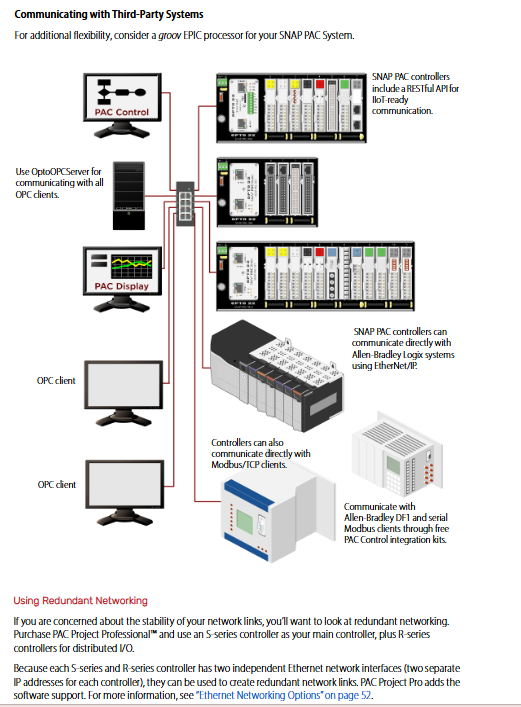

5. 网络方案
双以太网接口
独立双网口：实现冗余链路、网段隔离
不支持菊花链（区别于已停产 EB-brain）
支持协议
Modbus/TCP、EtherNet/IP（对接 AB PLC）
REST API、MQTT（IIoT）
串口网络
RS485 连接旧版SB-brain、mistic I/O
6. 安装与接线
机架规格：4/8/12/16 槽，混合安装各类 I/O
电源系统：
主电源：5VDC，最大4~5A
回路电源：24VDC，用于模拟量激励
接线规范：
线规：22~14AWG
扭矩：固定螺丝≤1in-lb，端子≤5.22in-lb
配件：SNAP TEX预制线缆、 breakout board 简化接线
7. 环境与认证
工作温度：-20~70℃
存储温度：-40~85℃
湿度：5~95% 无冷凝
认证：UL、CE、CSA、RoHS、UKCA、ATEX
