TIDA-010210 11kW 双向三相 GaN-ANPC
时间: 2026-04-10浏览次数：
TIDA-010210 11kW 双向三相 GaN-ANPC
TIDA-010210 11kW 双向三相 GaN-ANPC
1. 设计概述
TIDA-010210 是德州仪器发布的11kW 双向三相三电平 ANPC逆变器参考设计，核心采用GaN 功率器件实现100kHz高频开关，专为光伏逆变器、直流充电桩、功率转换系统（PCS）打造，兼顾高功率密度、高效率与双向功率传输能力。
2. 核心系统参数
参数 规格 关键说明
输出功率 11kW 三相 400V AC 额定输出
交流额定电压 三相 400V AC 50/60Hz 工频
输出电流 16A AC 侧额定电流
直流母线电压 600-800V DC 标称 800V
开关频率 100kHz GaN 高频开关特性
峰值效率 98.5% 400V AC、60% 负载点
功率密度 2.57kW/L 整机体积 4.29L
双向换向时间 <1ms 功率流向快速切换
3. 拓扑与器件选型
拓扑结构：采用三电平 ANPC拓扑，将器件电压应力限制为直流母线的 1/2，600V器件可适配800V母线。
功率器件：
高频开关（Q1/Q5/Q4/Q6）：GaN 器件 LMG3422R030（600V/30mΩ），无反向恢复损耗。
低频开关（Q2/Q3）：Si MOSFET（650V/40mΩ），100/120Hz 工频切换。
主控与驱动：
主控：TMS320F280049C（C2000 系列），CLB 实现硬件保护。
驱动：UCC21541隔离驱动，GaN 器件内置驱动。
4. 硬件架构组成
主板：集成 LCL 滤波器、采样电路、辅助电源、继电器、散热风扇。
功率板：6 块 GaN 高频功率板（100kHz）+3 块 Si 低频功率板（100/120Hz）。
控制卡：TMDSCNCD280049C，提供 DSP 控制与 PWM 输出。
辅助电源：外部 12V 输入，经 TPS563200 转 5V、LP5907 转 3.3V；SN6501 生成隔离驱动电源。
5. 关键电路设计

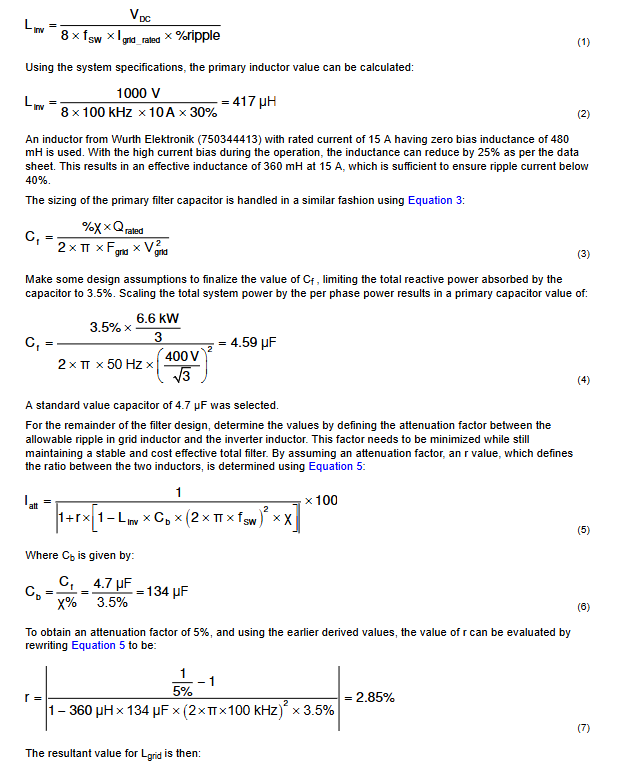

LCL 滤波器：
逆变侧电感：360μH，网侧电感：15μH，滤波电容：4.7μF。
谐振频率：19.35kHz，满足稳定性要求，阻尼电阻 0.58Ω。
采样电路：
电压采样：TLV9004运放，电阻分压 + 1.65V 偏置，适配 MCU ADC。
电流采样：AMC3302隔离采样，2mΩ 分流电阻，±50mV 输入，低损耗高精度。
保护设计：基于 C2000 的 CLB 实现硬件互锁保护，无额外器件成本，防止过压损坏。
6. 控制与功能优势
PWM 优化：仅需6 路 PWM，传统方案需 9 路，降低 MCU 资源占用。
双向运行：硬件天然支持逆变 / PFC 双向工作，仅需软件切换。
高可靠性：低器件电压应力，减少失效风险。
低成本：每相桥臂仅 4 个高频开关，传统方案需 6 个。
7. 测试结果
逆变模式：800V 母线下输出纯净正弦波，过零点无明显畸变。
PFC 模式：满载 THD<4%，600V/800V 母线下效率均≥98%，峰值 98.62%。
动态性能：电流 1A↔6A 瞬态响应平滑，环路稳定。
8. 应用场景
光伏组串逆变器
直流壁挂式充电桩
储能功率转换系统（PCS）
