Pepperl+Fuchs K-System 隔离式安全栅系统
时间: 2026-04-09浏览次数：
Pepperl+Fuchs K-System 隔离式安全栅系统
Pepperl+Fuchs K-System 隔离式安全栅系统
概述与适用范围
Pepperl+Fuchs K-System 隔离式安全栅系统手册 (DOCT0187Z)，面向系统集成商、设备厂商、持证电气人员，提供产品全生命周期使用指南，覆盖选型、安装、接线、配置、运行、维护、拆卸，适用于危险 0/1/2 区本安信号隔离。
产品核心规格
1. 功能定义
K-System 隔离栅用于危险区本安电路保护，实现现场侧与控制侧电气隔离，同时完成限压、限流、限能，支持模拟 / 数字 / 频率 / HART信号调理。
2. 壳体尺寸（3 种标准宽度）
型号系列 壳体宽度 特点
KC 12.5mm 超薄，高密度安装
KF 20mm 通用型，最常用
KF/KH 40mm 多功能 / 大功率型

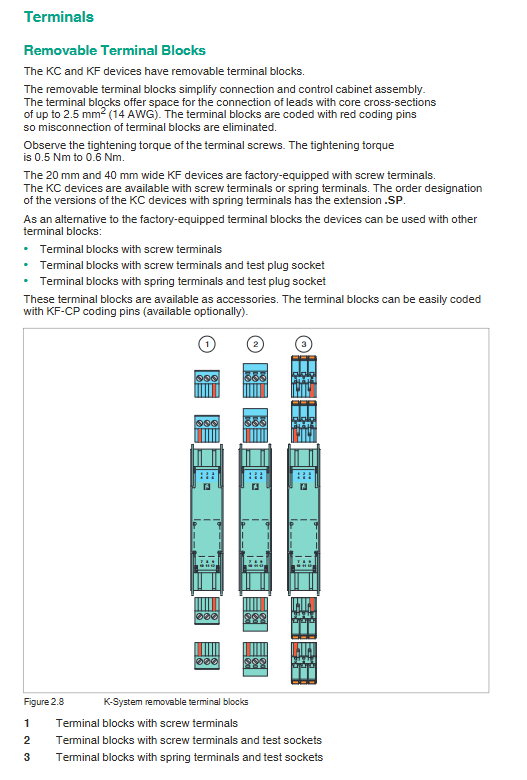

3. 接线端子特性
类型：可插拔端子块
线径：最大2.5mm²(14AWG)
扭矩：0.5–0.6Nm
防呆：红色编码销防误插
可选：螺丝端子 / 弹簧端子 / 测试插座
4. 颜色识别规则
颜色 含义
绿色 DC 供电设备
黑色 AC 供电设备
灰色 AC/DC 宽范围供电
蓝色 处理危险区信号设备
5. 状态指示灯（NAMUR NE44）
LED 颜色 状态 含义
绿色 常亮 电源正常
红色 常亮 设备内部故障
红色 闪烁 外部线路故障
黄色 常亮 开关量动作
6. 配置方式
DIP 开关：基础功能设定
旋转开关：量程 / 模式选择
电位器：零点 / 量程校准
LC 显示 + 按键：参数可视化设定
PC 软件 (PACTware)：PC 端配置诊断
7. 供电与 Power Rail 总线
供电类型：24V DC / 115V AC / 230V AC / 宽电压
Power Rail UPR-03：3 芯 (2 电源 + 1 故障汇总)
Power Rail UPR-05：5 芯 (2 电源 + 1 故障 + 2 数据)
单条总线支持最多 80 台设备，供电24V DC/4A
安装与接线规范
1. 安装要求
导轨：35mm DIN 导轨 (EN 60715)
安装方向：垂直 / 水平均可
高温应用 (≤70℃)：需水平安装并留间距
KC：≥6mm；KF(20mm)：≥10mm；KF(40mm)：≥15mm
防护：安装箱IP54 以上，污染等级 **≤2**
2. 接线安全规则
危险区严禁带电接线 / 拆线
本安电路与非本安电路保持间距
每端子仅接1 根线，多股线需压接端子
接线前完全断电并验电
运行与故障诊断
1. 故障监测类型
线路故障：断线、短路
设备故障：内部故障、电源失效
故障输出：常闭触点 (故障断开)
2. 故障汇总功能
通过Power Rail实现多设备统一报警，由供电模块输出继电器信号给控制系统。
3. 标准信号规范
电流：4–20mA(NAMUR NE43)
电压：0–10V / 0–5V
故障区间：<3.6mA 或>21mA
拆卸、维护与维修
拆卸：用螺丝刀解锁红色卡扣，拔下设备
维护：不可维修，故障直接整体更换
环境：-20℃~+60℃，扩展可达70℃
防护等级：IP20，阻燃等级UL94 V2
型号编码规则（核心位）
1 位：K=K-System2 位：C/F/H= 宽度3 位：D/A/U=DC/AC/ 宽电压4 位：2/5/6=24V/115V/230V5 位：功能码 (CR/ST/TT/SR 等)

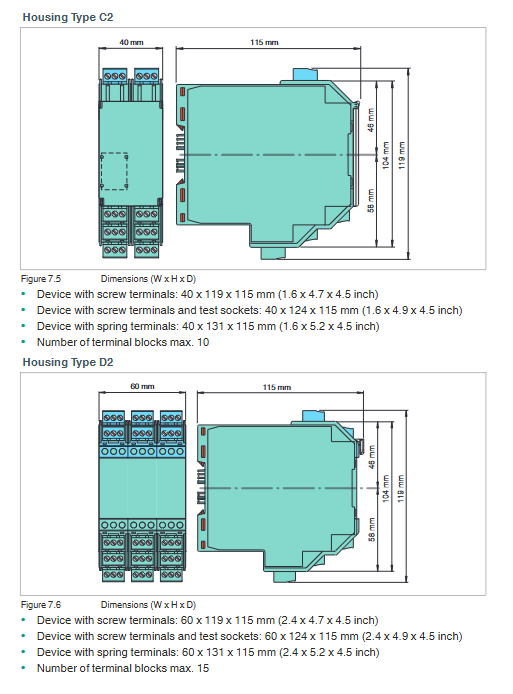

机械尺寸（典型）
KC(12.5mm)：12.5×119×114mm
KF(20mm)：20×107×115mm
KF(40mm)：40×107×115mm
