Pacific Scientific全系列无刷伺服驱动器
时间: 2026-04-09浏览次数：
Pacific Scientific全系列无刷伺服驱动器产品整体定位本文档为Pacific Scientific 无刷伺服驱动系统选型手册，面向高精度工业运动控
Pacific Scientific全系列无刷伺服驱动器
产品整体定位
本文档为Pacific Scientific 无刷伺服驱动系统选型手册，面向高精度工业运动控制，提供驱动器 + 电机完整解决方案，覆盖低压 / 高压、小功率 / 大功率、单轴 / 多轴场景。
四大驱动器系列参数对比
系列 供电 峰值电流 连续功率 核心特点

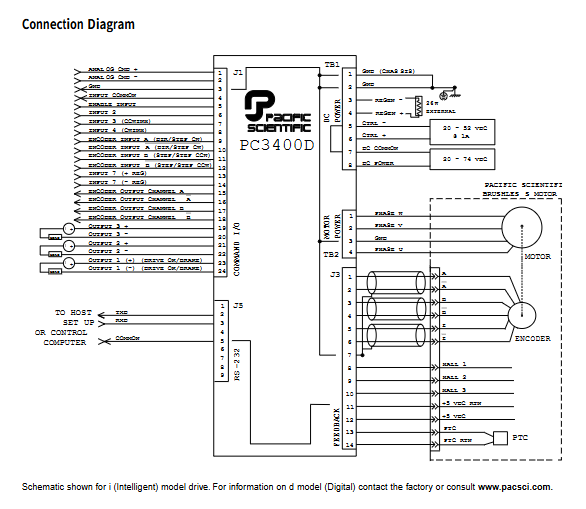

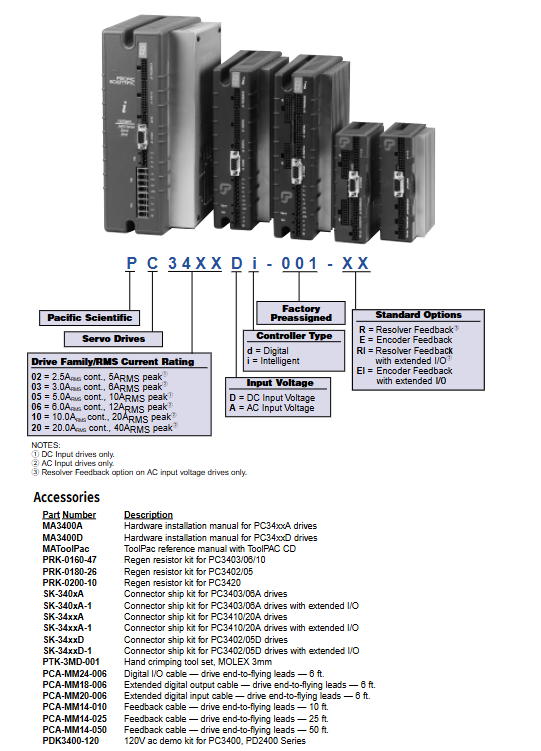

PC3400 AC90–253V / DC18–74V 5–40A 0.21–6.8kW AC/DC 双版本，ToolPAC，空间矢量算法
PC800 AC90–264V 5.3–21.2A 1.1–3.0kW 体积缩小 40%，支持 SERCOS
SC900 AC90–264V 5.3–42.4A 0.85–18kW 标准型，DSP 三环控制
SCE900 AC180–528V 5.3–33.7A 2.1–15kW 高压全球版，CE 认证
核心控制技术
DRDC 数字旋变转换
24 位分辨率，0.0013 弧分精度
抗干扰强，适合恶劣工业环境
Signature 电流控制
匹配电机反电动势，转矩脉动≤±2%
全速度段平稳运行
全数字三环控制
电流环1.5kHz带宽，更新62.5μs
速度环 **>400Hz**，位置环 **>100Hz**
全参数软件设置，无电位器漂移
接口与可选功能卡
标准接口
模拟指令：±10V差分
脉冲指令：最高 800kHz
仿真编码器输出：128–16384PPR

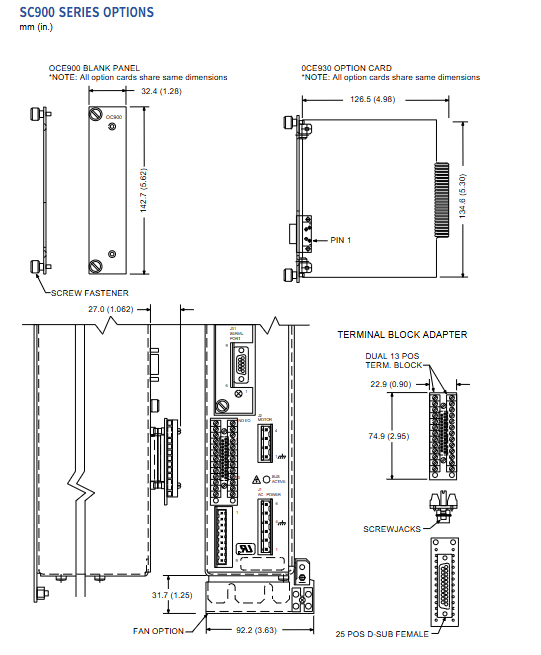

可选扩展卡
OC930：RS232/485 通讯
OC940：SERCOS 光纤总线
OC950：单轴可编程，支持 Modbus/DF1
配套伺服电机系列
电机系列 法兰规格 连续转矩 防护 / 结构
PMA 55–190mm 0.21–48.5Nm 通用大功率
PMB NEMA17/23/34 0.22–1.40Nm IP40，高性价比
S 小型两款 0.5–6.6Nm 小体积高转矩
系统性能与选型数据
手册提供完整电机 + 驱动器匹配表，覆盖：
48V DC、240V AC、400V AC、480V AC四档母线
峰值转矩0.48–104Nm，连续转矩0.22–54Nm
额定转速600–10000rpm，适配不同工况
保护、认证与附件
保护功能
相间 / 对地短路、过压、欠压、过温
I²t限流、反馈丢失、超差保护
认证
CE（EMC+LVD）、UL508C、cUL
标准附件
连接电缆、制动电阻、滤波组件、端子套件
调试软件：ToolPAC、930WIN、950IDE
典型应用场景
半导体设备、电子装配
包装机械、飞锯 / 飞切
机器人、XY 平台
物料输送、特种机床
