Pacific Scientific SCE900 系列单轴无刷伺服驱动器
时间: 2026-04-09浏览次数：
Pacific Scientific SCE900 系列单轴无刷伺服驱动器产品概述SCE900 系列是单轴、旋变反馈、无刷伺服驱动器，由 Pacific Sci
Pacific Scientific SCE900 系列单轴无刷伺服驱动器
产品概述
SCE900 系列是单轴、旋变反馈、无刷伺服驱动器，由 Pacific Scientific (Danaher Motion) 生产，采用全数字 DSP 控制与专利旋变数字转换技术，提供高动态、低转矩脉动控制，适配三相永磁无刷电机。
控制架构：电流 / 速度 / 位置三环全数字
功率器件：IGBT + 20kHz PWM
反馈方式：旋变 Resolver（标准）
扩展方式：可拆卸功能卡（通讯 / 定位）
认证：CE 标志，符合低电压与 EMC 指令
型号与功率规格
SCE900 分为SCE902/903/904/905四个功率等级，供电与输出能力如下：
型号 峰值电流 (A) 连续电流 (A) 供电 峰值功率 (kW)
SCE902 7.5 3.75 90–264VAC 单相 / 三相 2.2
SCE903 10.6 5.3 180–528VAC 三相 5
SCE904 21.2 10.6 180–528VAC 三相 12
SCE905 31.8 15.9 180–528VAC 三相 18
核心性能参数
旋变反馈
分辨率：24bit / 转（0.0013 弧分）
激磁频率：6510.42Hz
绝对精度：±5.3 弧分
控制带宽
电流环：1.5kHz
速度环：>400Hz
位置环：>100Hz
指令输入
模拟量：±13.5V 差分
脉冲：800kHz 最大
可选：RS232/485、SERCOS
仿真编码器输出
分辨率：128–16384PPR（16 档）
格式：ABZ 差分
环境指标
工作温度：0–50℃（风冷）/0–25℃（自然冷却）
存储温度：-40–70℃
海拔：≤2000m
接口定义
SCE900 采用防呆插拔端子，关键接口如下：
J1：三相主电源（L1/L2/L3+PE）
J6：控制电源（单相 90–264VAC）
J2：电机 U/V/W + 机壳接地
J3：旋变 S1/S2/S3/S4 + 激磁 R1/R2 + 电机 PTC 测温
J4：模拟指令、脉冲指令、使能、限位、故障、仿真编码器输出
J5：再生制动电阻接口
可选功能卡
驱动器支持热插拔功能卡，配置后可拔卡保留参数：
OCE900-001：空白盖板
OCE930：RS232/485 通讯
OCE940：SERCOS 光纤总线
OCE950：单轴可编程定位（支持 Modbus/DF-1）
保护与故障诊断

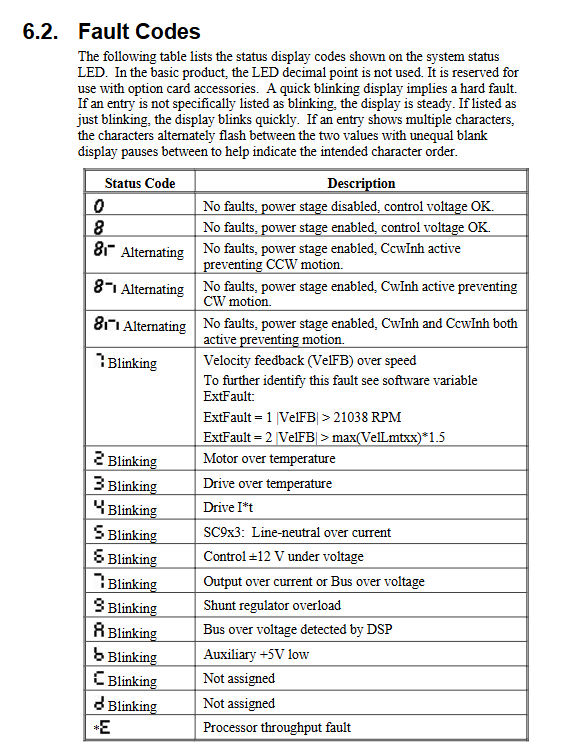

驱动器具备多层硬件 + 软件保护，通过7 段 LED显示故障码：
硬件保护
电机相间 / 对地短路
母线过压 / 欠压
驱动器过温、电机PTC 过温
I²t过载限流、辅助电源 **+5V 欠压 **
软件故障
超速、跟随误差超差
参数校验错误、DSP 死机
旋变通讯异常
清除方式
一般故障：故障复位输入
严重故障：重新上电

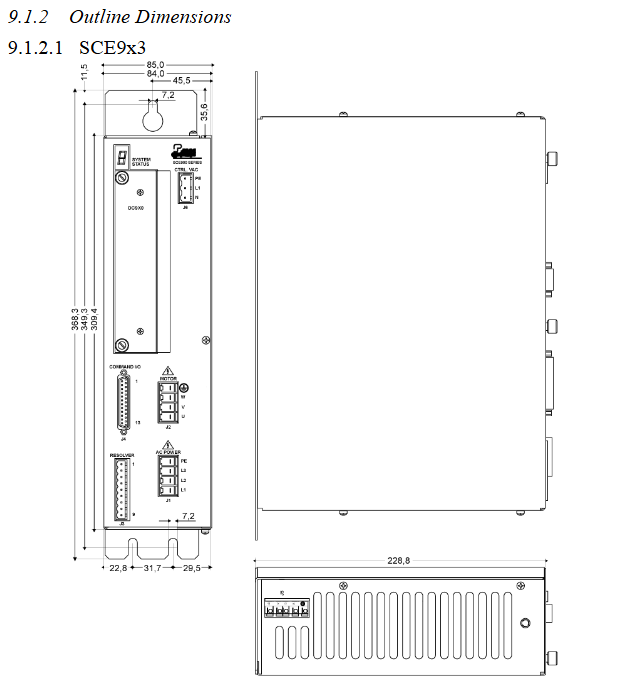

安装与散热规范
安装方式：垂直面板安装，背部接地
散热空间：上下留100mm，左右留40mm（自然冷却）
散热方式
自然风冷：25℃满负荷
强制风冷：50℃满负荷
接地要求：双 PE 接地，漏电流约15mA
线缆要求：电机 / 旋变 / 信号电缆双屏蔽，360° 环接接地
调试软件
配套930WIN.exe Windows 软件，支持：
自动识别驱动器
数字自动整定
参数读写、示波器监控
故障日志读取、程序下载
