LINAK LA23 紧凑型工业级电动推杆
时间: 2026-04-09浏览次数：
LINAK LA23 紧凑型工业级电动推杆产品定位与核心特性LA23 是 LINAK TECHLINE 系列紧凑型高性能电动推杆，以小体积、大推力、高安全设计为
LINAK LA23 紧凑型工业级电动推杆
产品定位与核心特性
LA23 是 LINAK TECHLINE 系列紧凑型高性能电动推杆，以小体积、大推力、高安全设计为核心，适用于空间受限场景。
驱动：12/24V 直流有刷电机
推力：300–2500N
行程：20–500mm（1mm 步进）
防护：IPX4 或 IPX6
噪音：空载≤58.5dB(A)
安全：机械 + 电气双限位，静安全系数2.5
机械与安全设计
1. 限位与防脱保护
电气限位：内置行程控制
机械限位：失效备份，符合EN 60601-1首次故障安全
短行程（<50mm）失效时额外运行距离：50mm−实际行程
2. 安全螺母与支座配置
丝杆节距 (mm) 最大推力 (N) 安全螺母 钢制支座 塑料支座
3 2500 仅推 必选 不可用
5 1800 仅推 必选 不可用
6/9/12 1500/1200/900 推 / 拉可选 拉必选 仅推可用
20 300 不可选 拉必选 仅推可用
3. 自锁能力
节距 (mm) 无短路制动 (N) 电机短路制动 (N)
20 100 300
12 750 900
9 750 1200
6 1200 1500
5 1600 1800
3 2500 2500
电气与性能参数
12V 版本典型参数
最大推力 (N) 节距 (mm) 空载速度 (mm/s) 满载速度 (mm/s) 空载电流 (A) 满载电流 (A)
2500 3 3.1 2.5 0.8 3.6
1800 5 5.4 4.2 0.8 3.9
1500 6 6.6 5.2 0.8 3.6
1200 9 9.9 7.5 0.9 4.0
900 12 13.0 9.6 0.9 3.8
300 20 21.5 18.6 0.8 4.3
24V 版本典型参数
最大推力 (N) 节距 (mm) 空载速度 (mm/s) 满载速度 (mm/s) 空载电流 (A) 满载电流 (A)
2500 3 3.2 2.6 0.3 1.7
1800 5 5.4 4.5 0.4 1.9
1500 6 6.4 5.5 0.4 1.7
1200 9 9.5 8.1 0.4 1.85
900 12 12.6 10.4 0.4 1.9
300 20 21.5 20.4 0.4 2.4
工作条件
占空比：10%（运行 2min，休息 18min）
工作温度：-30℃~+50℃
存储温度：-45℃~+70℃
寿命：5000~10000 次循环（节距 3mm 为 5000 次，其余 10000 次）
定位与反馈选项
编码 反馈类型 信号格式 引脚数
00 无反馈 仅电气限位 6
01 无源限位信号 开关量 -
03 双霍尔 PNP 脉冲 -
1X 模拟反馈 0–10V/0–5V 等 10
2X 模拟 + 限位 模拟 + 开关 10
3X PWM 反馈 0–100% -
IC 版本 集成控制器 单霍尔 / 模拟 -
环境与认证

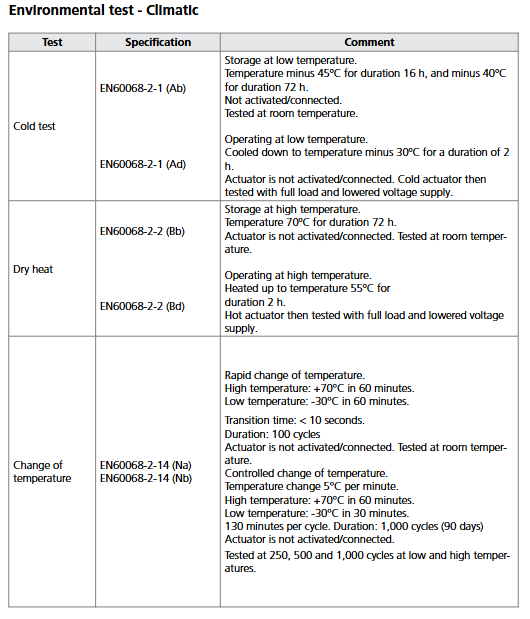

1. 气候与机械测试
低温运行：-30℃
高温运行：+55℃
温度冲击：-30℃↔+70℃，100/1000 次循环
盐雾：500 小时
防护：IP66（防尘防浸水）
自由跌落：0.4m

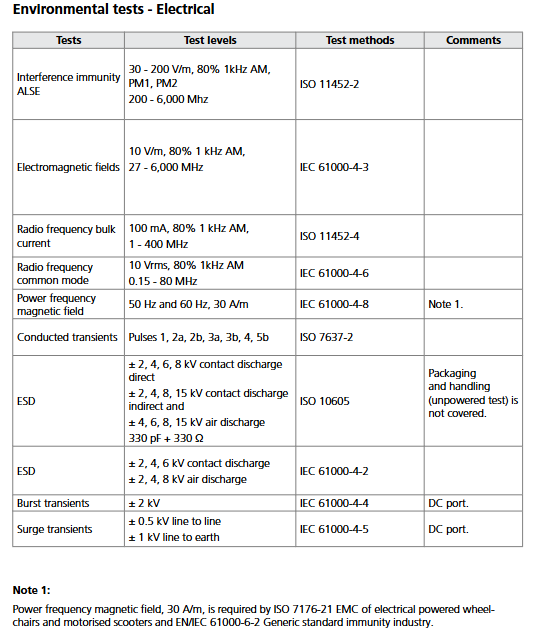

2. 电气与 EMC
ESD：±15kV空气放电，±8kV接触放电
辐射抗扰：30–200V/m
传导发射：符合CISPR
医疗安规：IEC60601-1、ANSI/AAMI ES60601-1
阻燃：外壳UL94-V0
安装与尺寸
安装长度：110–146mm + 行程
公差：行程 / 安装尺寸 **±2mm**
最大安装长度限制：≤766mm−行程
活塞杆眼扭矩：最大2Nm，仅允许半圈调整
