Schneider Electric Pro-face STM6000 系列7 英寸宽屏模块化 HMI
Schneider Electric Pro-face STM6000 系列7 英寸宽屏模块化 HMI
产品基础信息
PFXSTM6400WAD 属于施耐德电气 Pro-face STM6000 系列，是面向工业自动化的7 英寸宽屏模块化 HMI，定位标准型人机界面，用于设备监控、参数设置与现场操作。
项目 参数
产品系列 STM6000 Series
屏幕尺寸 7 英寸宽屏
产品型号 PFXSTM6400WAD
产品类型 模块化 DC Analog HMI
显示与触控规格
参数项 详细值
显示类型 TFT 彩色 LCD
分辨率 800×480（WVGA）
有效显示区域 154.08mm×85.92mm
显示色彩 1600 万色
背光寿命 ≥50000 小时
亮度调节 16 级可调
触控类型 模拟电阻式（单点）
触控分辨率 1024×1024
触控寿命 ≥100 万次

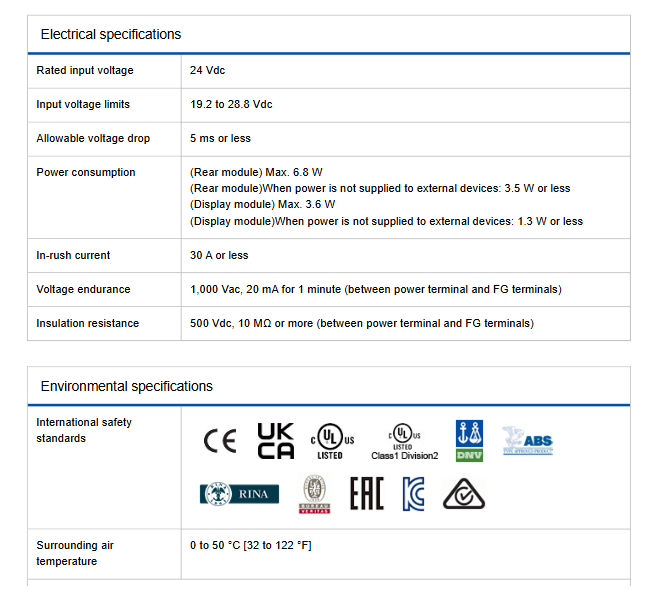

电气规格
参数项 详细值
额定输入电压 24VDC
输入电压范围 19.2–28.8VDC
允许电压跌落 ≤5ms
最大冲击电流 ≤30A
显示模块功耗 最大 3.6W；无外设供电≤1.3W
后部模块功耗 最大 6.8W；无外设供电≤3.5W
耐压 1000VAC/20mA，1 分钟
绝缘电阻 500VDC 条件下≥10MΩ
接口规格
以太网：双 RJ45 接口，支持 10BASE-T/100BASE-TX
USB：
USB 2.0 Type-A ×1（5V/500mA）
USB 2.0 Micro-B ×1
通讯距离：USB 与以太网均 **≤5 米 **
结构与安装
项目 参数
前面板防护 IP65F
后部防护 IP20
防护认证 UL 50/50E、Type 1/4X/12/13（室内）
冷却方式 自然风冷
外形尺寸（显示） 201.2×137.2×17.1mm
外形尺寸（后部） 145.6×108.23×41.4mm
面板开孔 φ22.5mm
面板适配厚度 钢制 1.5–6.0mm；GF30 塑料 3.0–6.0mm
重量 显示部分≤0.49kg；后部≤0.27kg

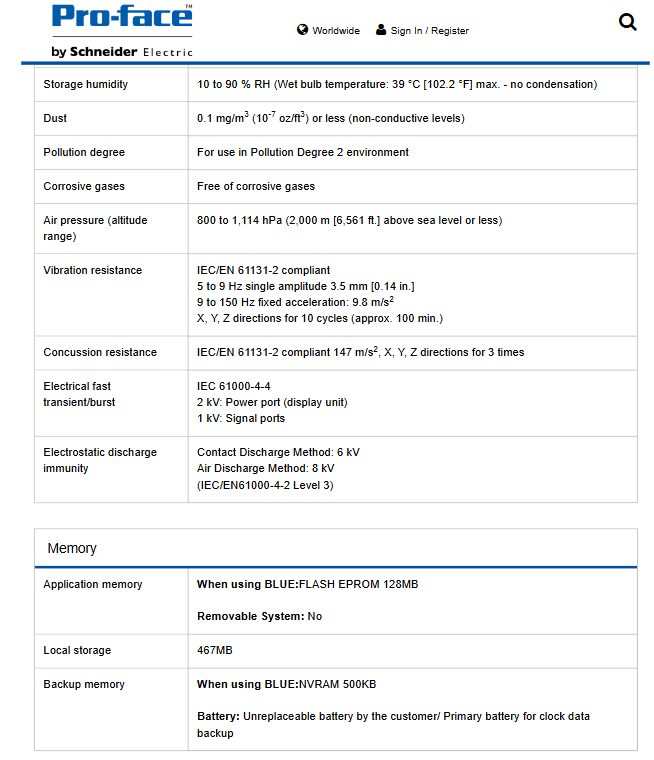

环境与可靠性
工作温度：0–50℃
存储 / 工作湿度：10–90% RH（无凝露）
污染等级：2 级
海拔：≤2000m
振动 / 冲击：符合 IEC/EN 61131-2
EMC：静电接触 6kV / 空气 8kV，电快速瞬变脉冲群 2kV
认证：UL、CUus、Class1 Div2、RINA、ERC、KC 等
存储与备份
存储类型 容量
程序存储（FLASH） 128MB
本地存储 467MB
备份存储（NVRAM） 500KB
时钟备份电池 内置不可更换
