Pacific Scientific 6410 2 相双极型步进电机驱动器
时间: 2026-04-09浏览次数：
Pacific Scientific 6410 2 相双极型步进电机驱动器
Pacific Scientific 6410 2 相双极型步进电机驱动器
产品概述
6410 驱动器是 Pacific Scientific 推出的两相混合式步进电机专用驱动，将脉冲方向信号转换为绕组电流，实现高精度平稳运行。
控制类型：双极型 PWM 斩波驱动，斩波频率20kHz
供电范围：24–75VDC，最大电流5A
电流调节：0.625/1.25/1.875/2.5/3.125/3.75/4.375/5.0A RMS
细分范围：全步–1/256 微步
核心优势：数字电子阻尼消除中速共振、光耦隔离、空载降流、短路保护
核心功能与参数
1. 微步细分设置
通过S1 开关 1–3与J6 十进制跳线组合，支持两种细分体系：
十进制跳线安装 十进制跳线移除 每转步数 (1.8° 电机)
全步 1/2 200 / 400
1/2 1/4 400 / 800
1/5 1/8 1000 / 1600
1/10 1/16 2000 / 3200
1/25 1/32 5000 / 6400
1/50 1/64 10000 / 12800
1/125 1/128 25000 / 25600
1/250 1/256 50000 / 51200
2. 关键控制功能
数字电子阻尼：S1-4=OFF 开启，抑制中速丢步与失转矩
空载电流降低 (ICR)：静止0.05/0.1/1 秒后电流降50%，减少发热
步进滤波：J6-1-2 接通，滤除 **<500ns干扰脉冲，最高500kHz**
使能极性：J6-5-6 切换，支持高 / 低使能
短路保护：电机输出短路时关断功率级，需重启恢复
3. 电气接口
J1（信号接口，9 针 D 型）
STEP+/–、DIR+/–、ENABLE+/–，全光耦隔离
最高响应：2MHz（滤波关闭）
J2（电源接口）
DC+、DC–、接地，严禁超过 75VDC

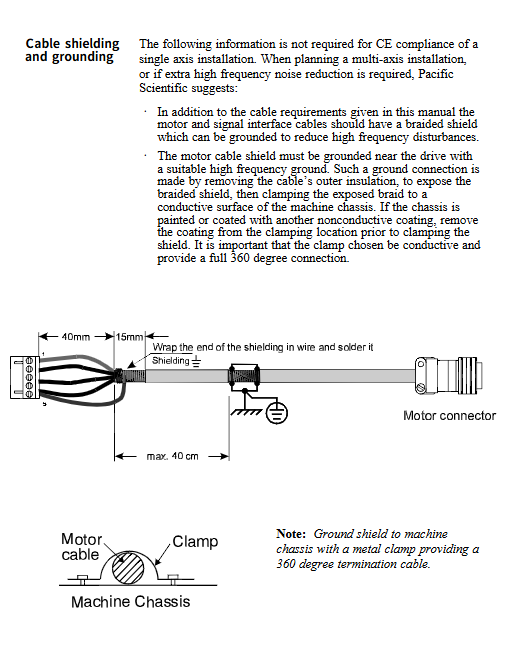

配线：双绞线≤3 英尺（0.9m）
J3（电机接口）
A+/A–、B+/B–、机壳接地
支持 **4 线 / 8 线（串联 / 并联）** 电机
安装、散热与调试
1. 安装要求
安装方式：背板散热板安装 / 侧板安装

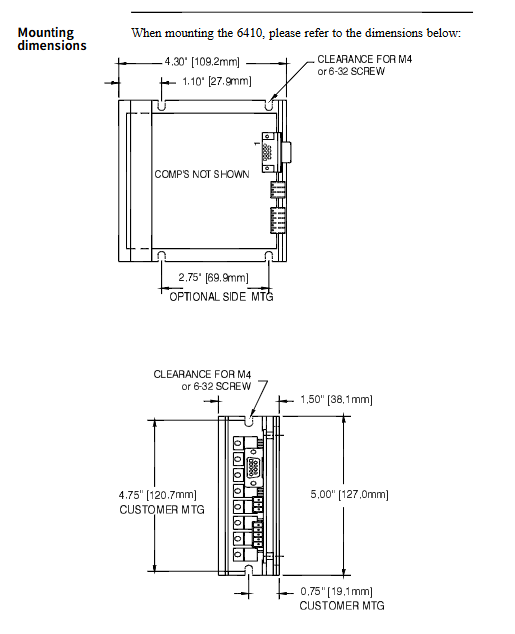

空间要求：上下留 **4 英寸（10cm）** 无障碍空间
温度限制：底盘温度 **≤60℃，环境0–50℃**
2. 散热能力
散热条件 25℃环境最大电流 45℃环境最大电流
无散热片自然风冷 2.5A 1.25A
配散热片自然风冷 5A 2.5A
加风扇强制风冷 显著提升 显著提升
3. 上电调试步骤
断电设置 S1 与 J6 为出厂默认
检查接线与接地
上电验证保持转矩
发送脉冲测试转向与定位
微调细分、电流、阻尼参数
保护、维护与故障处理
1. 保护机制
电机相间 / 对地短路保护
母线过压 / 欠压保护
过温降额与关断
上电自检与使能状态输出
2. 常见故障与处理
电机无转矩：检查使能、电源、电机短路、电流设置
电机不转向：确认 STEP 信号、细分匹配、接线正确
方向相反：调换 A 相或 B 相绕组极性
中速失步：开启数字电子阻尼、提高供电电压、降低加速度
认证、质保与标准
认证：UL 508C、CSA C22.2 No.142、CE(EMC/LVD)
质保：2 年（材料与工艺缺陷）
存储温度：-55℃–70℃
湿度：10%–90% 无冷凝
