EVM32系列I/O扩展基板：为6K控制器构建灵活可靠的工业I/O系统产品定位与系统组成在现代运动控制和自动化系统中，控制器自身的I/O点数往往难以满足复杂设备
EVM32系列I/O扩展基板：为6K控制器构建灵活可靠的工业I/O系统
产品定位与系统组成

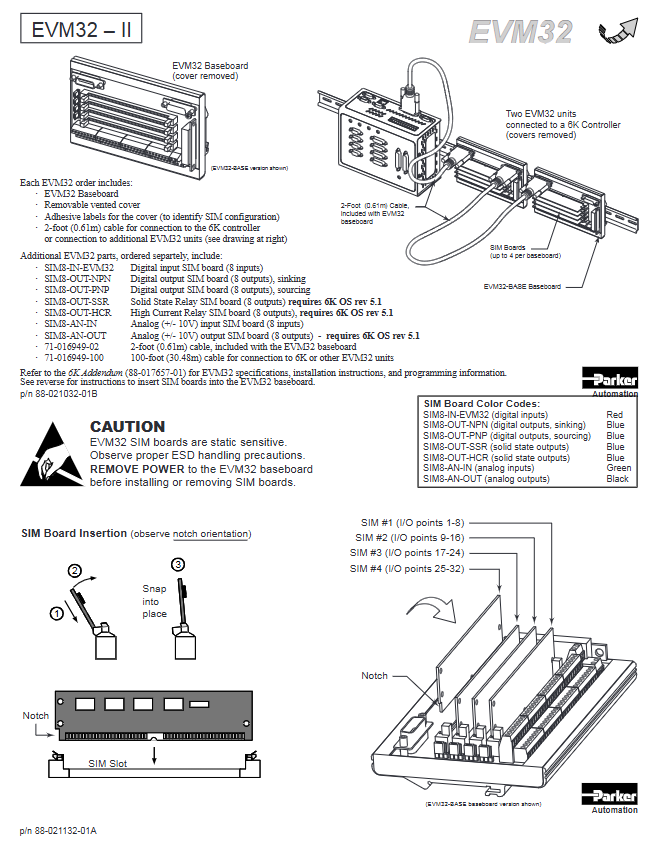

在现代运动控制和自动化系统中，控制器自身的I/O点数往往难以满足复杂设备的需求。为此，Parker Hannifin（派克汉尼汾）推出了EVM32系列I/O扩展基板，专门用于配合6K系列运动控制器，实现数字量及模拟量输入输出的大规模扩展。EVM32基板本身并不包含具体的I/O电路，而是作为一个模块化平台，用户可根据实际需要插入不同类型的SIM板（子板），从而灵活配置输入输出类型和数量。
每一套EVM32订单的标准供货范围包括以下组件：一块EVM32基板、一个可拆卸的通风盖板、用于标识SIM配置的粘贴标签、以及一根2英尺（0.61米）长的连接电缆。这根电缆既可用于将EVM32基板与6K控制器直接相连，也可用于多个EVM32单元之间的级联扩展，实现分散式I/O布局。基板采用金属外壳并配有通风盖板，兼顾了散热与防护需求。
可选的SIM板卡类型与功能
EVM32系统的核心在于其模块化的SIM板设计。用户可根据现场信号类型和负载要求，从以下几种SIM板中进行选择，每块SIM板均提供8个通道。所有SIM板的安装与更换必须在基板断电状态下进行，以防止电气损坏并确保操作安全。
2.1 数字量输入SIM板：SIM8-IN-EVM32
该板卡提供8路数字量输入通道，用于接收来自传感器、按钮、限位开关、编码器接口等外部设备的开关量信号。输入电路通常兼容24V直流逻辑电平，具有较高的抗干扰能力，可直接与工业现场的接近开关、光电开关等连接。每路输入状态均可通过6K控制器的内部寄存器实时读取，适用于状态监测、位置确认、启动/停止指令等应用场景。
2.2 数字量输出SIM板：四种型号满足不同负载要求
EVM32系统提供了多达四种数字量输出SIM板，以适应不同的负载类型和电气环境：
SIM8-OUT-NPN（漏型输出）：该板卡的8路输出采用NPN晶体管结构，公共端接正电源，输出端在导通时拉低至0V（即“低边开关”）。适用于连接直流继电器、小型电磁阀或指示灯，且负载另一端需接正极。这种输出形式在日系PLC和许多工业设备中非常普遍。
SIM8-OUT-PNP（源型输出）：与NPN相反，PNP输出板采用源型结构，导通时输出端输出正电压（高边开关），公共端接0V。适用于需要高电平驱动信号的场合，例如某些安全继电器或特定品牌执行器。用户应根据下游设备的接线规范选择NPN或PNP版本，以避免信号不匹配。
SIM8-OUT-SSR（固态继电器输出）：该板卡将8路输出通过固态继电器进行隔离，可切换交流或直流负载，无机械触点，因此具有无火花、长寿命、高开关频率等优点。SSR输出特别适用于需要频繁通断的场合，如脉冲控制、加热器调节或高速计数输出。注意：此板卡需要6K控制器的操作系统版本达到5.1或更高版本方可支持。
SIM8-OUT-HCR（大电流继电器输出）：此板卡采用高容量电磁继电器作为输出器件，每路触点可承受比SSR更大的电流和浪涌能力，适合直接驱动较大功率的交流接触器、电机启动器或电磁铁。由于是机械触点，其开关频率相对较低，但导通电阻极小，发热量低。同样，该板卡要求6K OS rev 5.1及以上版本。
上述四种数字输出板卡的选型直接决定了系统可以驱动的负载类型、电流容量以及耐久性。工程师在设计时需综合考量负载功率、开关频率、环境要求及可靠性指标。
2.3 模拟量输入/输出SIM板
对于需要连续过程量控制的场合，EVM32提供了模拟量I/O板卡：
SIM8-AN-IN（8通道模拟量输入）：该板卡提供8路模拟量输入，每个通道可接受±10V电压信号。输入信号经模数转换后，以数字量形式供6K控制器读取，用于采集压力、流量、位置反馈（来自电位计或模拟量传感器）等。其典型分辨率为12位或更高，能够满足大多数工业控制的需求。
模拟量输出板（8通道，±10V）：文档中简称为“Analog (+/- 10V) output SIM board”，提供8路模拟量输出电压，范围为±10V。该板卡用于向变频器、比例阀、伺服驱动器或其他模拟量受控设备输出控制信号。通过6K控制器的运动程序或PLC逻辑，可实时改变输出电压，实现连续调节。同样，此板卡需要6K OS rev 5.1以上版本支持。
连接电缆与系统扩展
EVM32基板与6K控制器或其他EVM32单元之间的连接通过专用电缆实现。标准供货中包含的2英尺（0.61米）电缆适用于短距离单机连接或相邻模块级联。对于需要将I/O扩展单元放置在较远位置（例如大型机柜的另一侧或远端操作台）的场景，用户可单独订购100英尺（30.48米）长电缆。该电缆可用于连接6K控制器与第一个EVM32单元，也可用于两个EVM32单元之间的级联，从而构成分布式的I/O网络。需要注意的是，电缆总长度受限于通信信号质量，建议在系统设计时参考6K控制器手册中的最大距离限制。
级联方式如下：6K控制器通过其专用扩展接口连接至EVM32基板的输入端口，第一个EVM32基板的输出端口再通过另一根电缆连接至第二个EVM32基板的输入端口，依此类推。每个EVM32基板上可安装最多一定数量的SIM板（通常为8个插槽，具体需查阅6K Addendum文档）。通过这种菊花链拓扑，单个6K控制器可以管理数百个I/O点，非常适合需要大量开关量或模拟量监控的复杂自动化设备。
安装、标识与ESD防护
EVM32基板设计为机柜内安装，其可拆卸的通风盖板既提供了物理防护，又允许空气流通以带走内部SIM板产生的热量。每个EVM32订单中均附带了粘性标签，用户可在完成SIM板配置后，在标签上标注各插槽对应的I/O类型及地址，然后将标签粘贴于盖板表面。这一细节设计极大地简化了后续的维护和故障排查工作，使现场工程师无需查阅图纸即可快速识别每个通道的功能。
防静电警告：文档中明确标注了“CAUTION”提示：EVM32 SIM板对静电敏感，操作时必须遵守适当的ESD处理预防措施。这意味着在接触SIM板之前，应佩戴接地腕带，并在防静电工作台上进行操作。此外，在安装或拆卸SIM板之前，必须切断EVM32基板的电源。这一要求不仅是为了防止触电，更重要的是避免在带电状态下插入或拔出板卡时产生的瞬态电流损坏板上的敏感电子元件。
技术参考与固件要求
有关EVM32的详细规格、安装步骤、接线图以及编程信息，需查阅6K控制器增补手册（文档编号88-017657-01）。该增补手册提供了每个SIM板的寄存器映射、输入输出缓冲区的地址分配、以及如何在6K运动程序中访问这些扩展I/O的示例代码。用户应当注意，部分SIM板（如SSR、HCR以及模拟量输出板）要求6K控制器的操作系统版本不低于5.1。在订购这些板卡之前，建议先检查现有6K控制器的固件版本，如有必要，应进行固件升级以确保兼容性。
典型应用场景
6.1 自动化装配线
在一条多工位装配线上，需要监测几十个接近开关和按钮，同时控制气缸、指示灯和蜂鸣器。单个6K控制器的本体I/O往往不足。通过增加一个或多个EVM32基板并配置SIM8-IN-EVM32和SIM8-OUT-NPN（或PNP），即可轻松扩展至数十个输入输出点，且每个基板可通过2英尺电缆就近安装在工位附近，减少长距离布线。
6.2 过程控制与模拟量调节
对于需要调节电机转速、阀门开度或加热功率的设备，可以使用SIM8-AN-IN采集来自传感器（如压力变送器、热电偶变送器）的±10V信号，再通过模拟量输出板向变频器或比例调节阀发送0-10V控制信号。由于EVM32基板与6K控制器之间通过数字通信传输，信号不会像长距离模拟量传输那样容易受到干扰，从而提高了系统的抗噪能力。
6.3 高可靠性开关应用
当负载需要频繁开关（如每秒钟几十次）或工作于易燃易爆环境时，应选用SIM8-OUT-SSR固态继电器板。固态继电器无机械触点，不会产生火花，且响应速度快，寿命极长。例如在包装机械的色标检测后驱动切刀，或在LED灯具频闪测试中，SSR输出都是理想选择。
6.4 大功率负载控制
对于直接控制大电流交流接触器、电机抱闸或电磁吸盘，则推荐使用SIM8-OUT-HCR高电流继电器板。其触点容量远大于普通固态继电器，且具有明确的断开间隙，安全性更高。尽管机械继电器的开关寿命有限，但在开关频率不高（例如每分钟几次）的场合，其可靠性和过载能力优势明显。
邮箱：kongjiangplc@163.com
电话：17750019513
安装步骤简要说明
尽管详细步骤需参考6K增补手册，但文档背面提供了SIM板插入基板的基本指引。一般流程如下：
确保EVM32基板的所有电源均已断开。
佩戴防静电手环，并将基板置于防静电垫上。
移除基板上的通风盖板。
按照插槽方向，将SIM板垂直插入对应的插槽，确保连接器完全啮合。
重复上述步骤安装所有需要的SIM板。
使用随附的标签纸，记录每个插槽的SIM板类型和I/O地址，然后粘贴在盖板外侧。
装回通风盖板。
连接电缆至6K控制器或前一级EVM32单元。
接通电源，并通过6K控制器的软件确认各SIM板被正确识别。
