Parker COMPAX-M/S紧凑型伺服控制器
时间: 2026-04-09浏览次数：
Parker COMPAX-M/S紧凑型伺服控制器1. 产品核心定位Parker COMPAX是集成式紧凑型伺服控制器，把位置控制器与伺服功率放大器合为单台设备
Parker COMPAX-M/S紧凑型伺服控制器
1. 产品核心定位
Parker COMPAX是集成式紧凑型伺服控制器，把位置控制器与伺服功率放大器合为单台设备，支持同步电机、异步电机、三相同步直线电机，实现速度 / 转矩 / 位置全闭环控制，大幅简化配线、降低故障点，适合分布式运动控制。
2. 产品家族与功率规格
COMPAX 按功率与结构分为5 大系列，覆盖1.0kW–35kW，供电支持230V/400V/460V交流。
型号 额定电流 Aeff 峰值电流 Aeff 功率 kVA 供电

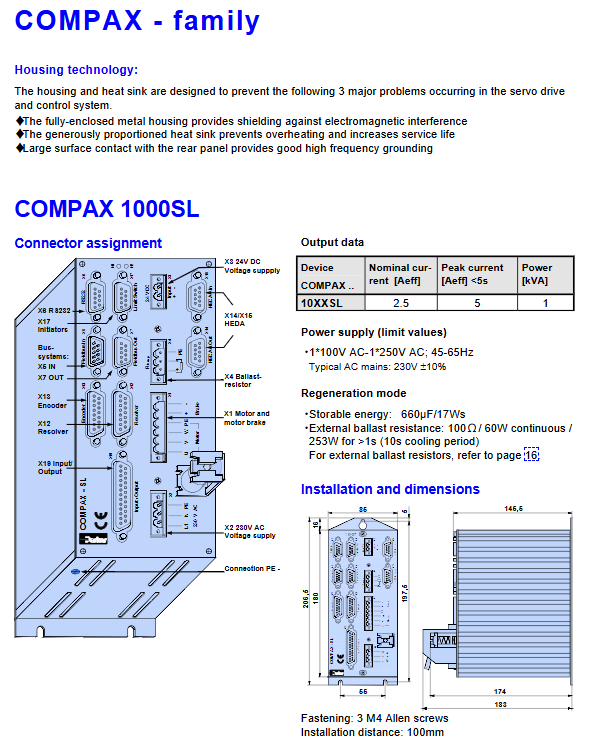

COMPAX 1000SL 2.5 5.0 1.0 单相 100–250V AC
COMPAX 25XXS 6.3 12.6 2.5 三相 / 单相 80–250V AC
COMPAX 45XXS 6.5/5.4 13.0 4.5 三相 80–500V AC
COMPAX 85XXS 12.5/10.5 25.0 8.6 三相 80–500V AC
COMPAX‑M P1XXM 5.5/4.5 8.5 3.8 集中供电 NMD
COMPAX‑M 02XXM 6.5/5.4 8.5 4.5 集中供电 NMD
COMPAX‑M 05XXM 11.5/9.6 17.0 8.0 集中供电 NMD
COMPAX‑M 15XXM 25.0/21.0 50.0 17.0 集中供电 NMD
COMPAX 35XXM 50.0/42.0 100.0 35.0 三相 250–500V AC
3. 核心控制技术
全数字 DSP 控制：控制周期100μs，动态响应快、刚性高。
自动参数整定：输入电机、惯量、减速比，自动计算最优参数。
极简调试：三个闭环仅需2 个独立优化参数（阻尼 / 刚性）。
无模拟器件：参数无漂移、可重复、可软件定制。
程序存储：内置250 条运动指令掉电保持。
4. 专用软件功能版本
以XX00基础定位版为平台，提供 4 种行业专用固件：
XX30 转盘控制：角度分度，1000 等分 / 圈，支持外部位置监测。
XX50 同步周期控制：飞锯、横切、动态同步加工，支持标记跟随、替代长度 / 最小长度保护。
XX60 电子齿轮：主从同步，比例任意可调，支持叠加运动。
XX70 电子凸轮：替代机械凸轮，2500 个凸轮点，重复精度 **±0.02°**，支持多曲线动态切换。
5. 通讯与接口
串口：RS232（9600 波特）。
现场总线：RS485、Interbus S、Profibus DP/FMS、CAN、CANopen、CS31。
实时同步：HEDA总线，同步精度 **±2.5μs**，最多16 轴同步。
I/O：16 入 16 出（1000SL 为 8 入 8 出），24V，100mA。
反馈：Resolver、SinCos 单圈 / 多圈、直线编码器、霍尔换向。
6. 供电与制动系统
独立供电：S/L 系列直接接市电。

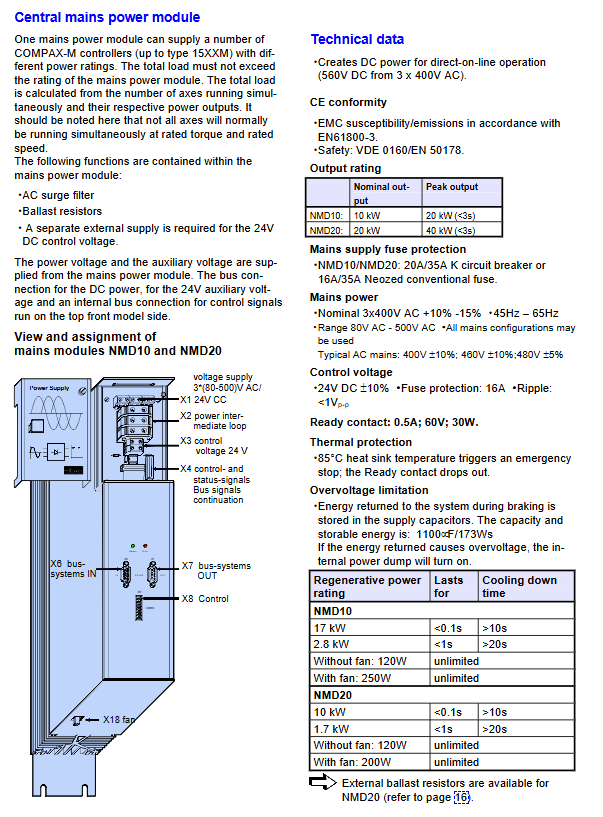

集中供电：M 系列配 **NMD10（10kW）/NMD20（20kW）** 电源模块，共享直流母线。
制动能力：内置 / 外接制动电阻，吸收再生能量，防止母线过压。
邮箱：kongjiangplc@163.com
电话：17750019513
7. 附件与 EMC 措施
软件工具：ServoManager（参数、程序、诊断）。
操作单元：面板、手持终端 BDF2/01。
滤波：AC 浪涌滤波器 NFI 系列、电机输出滤波器 MDR 系列。
制动电阻：BRM4–BRM8 系列，匹配各型号再生功率。
8. 认证与环境
认证：CE（LVD）、EN61800-3（EMC）、VDE 0160/EN 50178。
环境：工作温度0–45℃，湿度 **≤75%** 不凝露。
防护：外壳IP20，可选 IP54。
9. 典型应用
包装：飞锯、电子凸轮、供料。
装配：旋转台、输送机。
机床：刀具定位、同步加工。
纺织：送料、裁切、缝制。
物流：码垛、搬运、取放。
