Parker Compumotor ZETA6000系列：用于精密运动控制的高性能单轴驱动/控制器系统
1.导言
在现代工业自动化中，单轴运动子系统要求紧凑、易于安装、高定位精度、低振动和可靠的长期运行。传统的运动设置通常将驱动器和控制器组件分开，增加了布线复杂性、安装时间和潜在的故障点。Parker Compumotor ZETA6000系列采用一体化驱动器/控制器设计，将运动计算、动力驱动、信号调节和I/O管理整合到一个单元中，从而解决了这些挑战。ZETA6000系列基于经过验证的6000系列命令平台构建，在支持相移、电子变速箱和飞行切断等高级功能的同时，保持了编程的简单性。它支持菊花链和多点通信以实现多轴协调，并与基于Windows的标准开发工具兼容，使OEM、系统集成商和最终用户能够快速部署项目。本文系统地回顾了ZETA6000系列的产品定位、型号差异化、性能特点、界面设计、软件生态系统和环境规范，为精密运动控制应用提供了全面的技术参考。

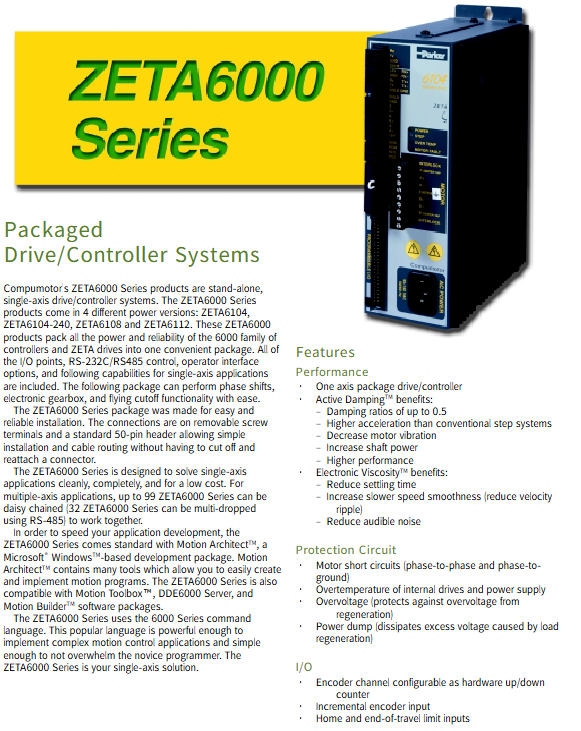

2.产品概述和型号分类
ZETA6000系列是一个独立的单轴集成驱动/控制器系统系列，专为经济高效、清洁和完整的单轴运动解决方案而设计。该系列包括四种型号，以输出电流和输入电压范围为特征，允许用户将驱动能力与电机和负载要求相匹配。
2.1车型阵容
ZETA6104:4 Apk电机电流，95–132 VAC单相输入，170 VDC标称母线电压。
ZETA6104-240:4 Apk电机电流，宽范围95-264 VAC单相输入，支持120 VAC（170 VDC）和240 VAC（340 VDC）操作。
ZETA6108:8 Apk电机电流，95-132VAC单相输入，170VDC标称母线电压。
ZETA6112:12Apk电机电流，95-132VAC单相输入，170VDC标称母线电压。
所有型号共享相同的控制核心、命令集、I/O结构和通信协议，确保了互换性和简化的库存管理。该系列使用可拆卸的螺丝端子和标准的50针接头，消除了电缆布线过程中的连接器切割或返工，大大缩短了现场安装和维护时间。
2.2多轴系统的可扩展性
虽然ZETA6000系列主要用于单轴使用，但它支持可扩展的多轴协调：
通过RS-232C可以菊花链连接多达99个单元。
使用RS-485最多可分接99个单元（标准分接拓扑建议使用32个单元）。
这种架构允许在装配线、分度台、卷绕机和定长切割系统中进行模块化扩展，而无需专用的多轴控制器。
3.核心运动性能和专有技术
ZETA6000系列通过专用的运动控制算法和专有的阻尼技术实现了行业领先的平稳性和响应性，使其有别于传统的步进系统。
3.1性能规格
定位范围：±2147483648步，支持高精度长行程定位。
速度范围：每秒1至2000000步，涵盖低速平滑扫描和高速遍历。
加速范围：1至24999975步/秒²，支持快速启动-停止和高动态操作。
运动算法更新速率：2ms，确保实时响应性和轨迹稳定性。
编码器输入：支持差分或单端增量编码器，兼容TTL/CMOS，最大输入频率1.6 MHz，最小转换间隔625 ns。
3.2主动阻尼™技术
Active Damping™提高了步进电机系统的动态刚度和稳定性：
实现高达0.5的阻尼比。
与传统的步进系统相比，增加了加速度。
减少中速共振和电机振动。
提高有效轴功率和连续吞吐量。
增强整体轮廓和定位稳定性。
3.3电子粘度™技术
Electronic Viscosity™优化了稳态和低速行为：
减少高精度定位任务的稳定时间。
提高低速时的平滑度，并最大限度地减少速度波动。
降低操作过程中的可听噪音。
这两项技术共同使ZETA6000系列适用于半导体设备、实验室自动化、包装和标签机械。
4.电气规范和电源设计
ZETA6000系列采用稳压直流总线架构，为步进电机提供清洁、稳定的电源，同时保持与全球电源的兼容性。
4.1输入电源和母线电压
ZETA6104、ZETA6108、ZETA6112:95–132 VAC单相，50/60 Hz，标称170 VDC母线。
ZETA6104-240:95–264 VAC单相，50/60 Hz；120 VAC时为170 VDC，240 VAC时为340 VDC。
宽范围运行支持在电网电压不稳定或变化的地区部署。
4.2电机输出电流
ZETA6104/ZETA6104-240:0-4 Apk。
ZETA6108:0-8 Apk。
ZETA6112:0–12 Apk。
目前的范围支持中小型机架步进电机，通常用于标签、切割、定位和输送应用。
4.3内部权力资源
COM2、编码器和I/O连接器上提供内置+5 VDC电源。
所有I/O连接的+5 V负载电流总计限制在0.5 A。
V_I/O端子支持5-24V，高达100mA，用于灵活的输入逻辑配置。
AUX-P和IN-P分别支持0-24 V、高达50 mA和100 mA的源极或吸收I/O配置。

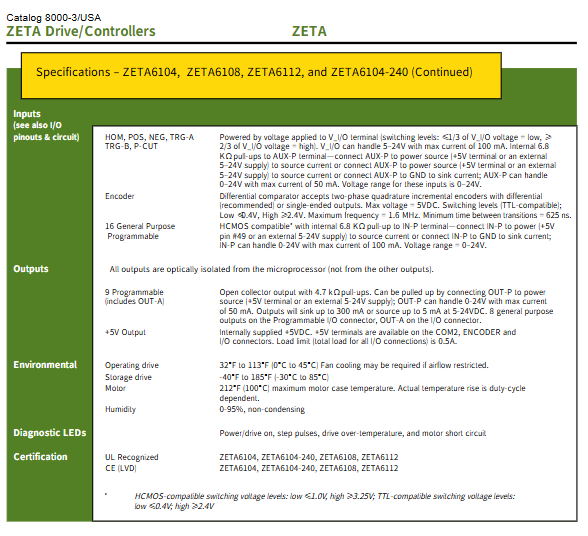

5.I/O配置和接口能力
ZETA6000系列提供丰富的、光学隔离的、现场兼容的I/O，可与传感器、执行器、PLC和操作面板直接集成。
5.1输入接口
主页和限制输入：主页、POS、NEG用于归航和超程保护。
快速触发输入：TRG-A、TRG-B用于高速位置捕获、配准和切割控制。
16个可编程通用输入：兼容Opto-22，HCMOS逻辑，内部6.8 kΩ上拉至IN-P。
输入阈值：≤1/3 V_I/O=低，≥2/3 V_I/O=高；0–24 V范围。
5.2输出接口
8个可编程通用输出：与MCU光学隔离，开路集电极，具有4.7 kΩ上拉。
1个辅助可编程输出（OUT-A）：共9个可配置输出。
OUT‑P支持0-24 V，最高50 mA；输出电流最高可达300mA，源电流最高可达5mA。
隔离提高了工业环境中的抗噪性。
5.3通信端口
RS-232C端口：3线（Rx、Tx、GND），9600波特（自动波特率选项），8N1，全双工。
RS‑232C/RS‑485可配置端口：支持2线或4线RS‑485，9600波特，8N1，半双工。
单元地址是软件或DIP开关可选择的，用于网络识别。
5.4操作员界面
直接连接到RP240远程操作面板。
通过PC、PLC或拇指滚轮进行独立操作或主机控制。
四个诊断LED：通电、步进脉冲、超温、电机短路。
6.编程语言和软件生态系统
ZETA6000系列使用成熟的6000系列命令语言，平衡了功能和易用性。
6.1命令语言特性
150000字节的非易失性内存，用于程序和路径存储。
用于安全自动恢复的错误中断处理。
通过触发输入进行位置捕捉和注册。
用于负载自适应的可编程阻尼。
变量存储、条件分支和算术函数。
调试工具：单步、跟踪、断点、错误消息、I/O模拟。
6.2标准软件和可选软件
Motion Architect™：基于Windows的标准开发环境，用于快速创建程序。
DLL库：支持Windows和Windows NT SDK集成。
Motion Toolbox™：用于图形编程的LabVIEW虚拟仪器。
DDE6000服务器：支持Windows应用程序之间的数据交换。
Motion Builder™：基于图标的可视化开发环境。
该软件栈支持基于脚本和图形编程风格。
7.保护电路和可靠性设计
通过多级保护来保护驱动器、电机和机器，从而增强了可靠性。
7.1保护功能
电机短路：相间和相对地检测。
温度过高：内部驱动器和电源在55°C（113°F）时关闭。
过电压：防止再生电压尖峰。
功率转储：耗散多余的再生电压。
断电：检测到交流输入低于85 VAC。
7.2环境评级
工作温度：0°C至45°C（32°F至113°F）；对于低气流，建议使用风扇冷却。
储存温度：-30°C至85°C（-40°F至185°F）。
湿度：0-95%不凝结。
电机外壳温度：最高100°C（212°F），取决于占空比。
7.3认证
UL认证。
CE（LVD）合规性。
这些认证支持全球安装和工厂验收。
8.应用场景和技术优势
ZETA6000系列针对需要精度、安静操作和快速设置的单轴运动任务进行了优化。
8.1典型应用
包装和飞行切断系统。
标签、打印和注册控制。
自动定位和索引表。
卷绕、卷绕和进料。
装配自动化和拾取机制。
实验室和医疗仪器。
8.2核心竞争优势
一体式设计：减少机柜空间、布线和故障点。
专有阻尼：低振动、低噪音、快速沉降。
灵活的I/O：直接连接传感器和执行器。
可扩展的网络：最多99个轴用于模块化扩展。
熟悉的软件：学习曲线短，可快速部署。
全球电源兼容性：支持全球设施。
工业防护：在恶劣环境下稳定运行。
