NetTest TUNICS 系列可调谐外腔激光器
（一）产品家族整体概述
TUNICS 系列是 NetTest（原 Photonetics）推出的可调谐外腔激光器产品线，专为光纤通信领域的组件测试、系统验证及研发实验设计，核心目标是满足 DWDM（密集波分复用）系统对高稳定性、高精度调谐的严苛需求。产品基于自对准激光腔专利设计（180° 折叠棱镜构成 “1D 角隅棱镜”），有效避免机械漂移导致的功率和光谱纯度下降，同时通过独特的扫描机制实现全调谐范围无模式跳变，确保测试数据的连续性和可靠性。
全系列覆盖1260-1640nm光谱范围（含 S/C/L 波段），支持最高 **+10 dBm输出功率，功率稳定性达±0.01 dB**（1 小时恒温），边模抑制比 > 45dB，相对强度噪声 > 145dB/Hz，具备 1pm 级调谐分辨率，可满足从基础测试到高精度研发的多样化需求。
（二）产品家族详细分类

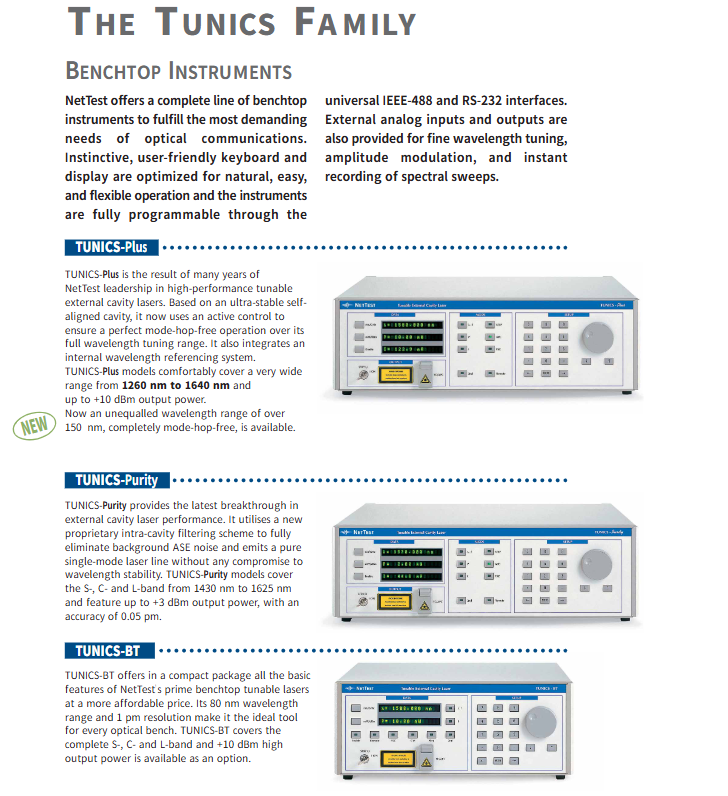

1. 台式仪器（Benchtop Instruments）
型号 核心定位 关键特性 调谐范围（典型） 输出功率 波长精度
TUNICS-Plus 旗舰高性能款 无模式跳变（>150nm）、内部波长参考、主动控制 1260-1625nm（分型号） 0-+10 dBm ±0.04 nm
TUNICS-Purity ASE 无噪声款 腔内滤波、纯单模输出、高动态范围 1430-1625nm（S/C/L 带） 0-+3 dBm ±0.05 nm
TUNICS-BT 高性价比基础款 紧凑设计、高功率可选 1440-1640nm（分型号） 0-+10 dBm（可选） ±0.2 nm
各台式型号核心差异
TUNICS-Plus：旗舰型号，支持宽波段选项（>150nm 无模式跳变）、光频微调（±2GHz）、锁模操作（5GHz），适合高精度系统测试和研发；
TUNICS-Purity：专注 ASE 无噪声输出（信号与自发辐射比 > 90dB），无需额外滤波器，适合滤波器、多路复用器等组件的直接光谱测量；
TUNICS-BT：精简功能、紧凑设计（7.5kg），价格亲民，适合常规实验室测试和生产线基础验证。

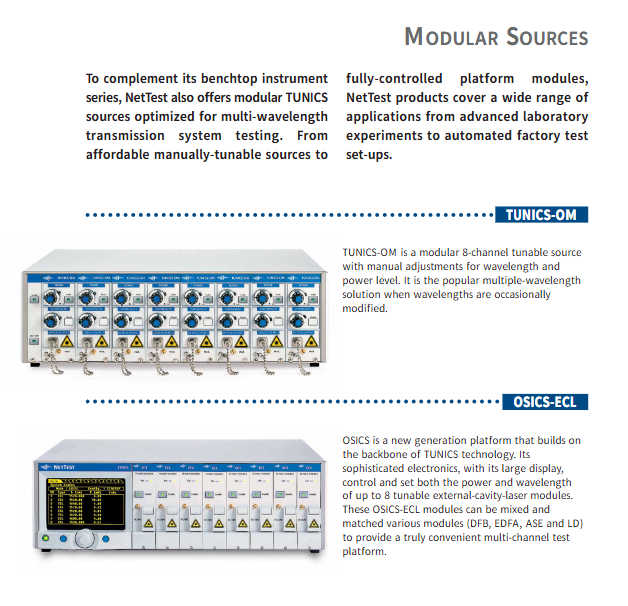

2. 模块化光源（Modular Sources）
型号 核心定位 关键特性 调谐范围（典型） 输出功率 模块数量
TUNICS-OM 手动调谐多通道 8 通道集成、旋钮调谐、低成本 1500-1600nm（分型号） 0-+10 dBm（可选） 最多 8 个
OSICS-ECL 自动控制多模块平台 混合匹配模块、全参数自动控制 1440-1640nm（分型号） 0-+10 dBm（可选） 最多 8 个
各模块化型号核心差异
TUNICS-OM：手动调节波长和功率，支持 10KHz-1GHz 强度调制，适合波长偶尔变更的多波长测试场景；
OSICS-ECL：可与 DFB、EDFA、ASE 等模块混合使用，支持前端面板或远程控制功率 / 波长，适合复杂多通道测试系统搭建。
（三）核心技术特性详解
1. 光学设计与稳定性
自对准激光腔：采用专利 180° 折叠棱镜构成 “1D 角隅棱镜”，即使光学元件轻微错位仍能保持谐振，确保长期功率和光谱稳定性，无需温度控制即可达标；
无模式跳变技术：扫描机制维持腔长为波长的固定倍数（Plus 型号新增主动控制），全调谐范围（最小 100nm）无突发波长偏移，保证扫描连续性；
ASE 无噪声设计：TUNICS-Purity 采用专利腔内滤波方案，滤波半高宽仅 0.15nm，残余 ASE 噪声几乎可忽略（信号与自发辐射比 > 90dB）。
2. 关键性能参数
调谐特性：调谐分辨率 1pm（部分型号可选），调谐速度 1s/100nm（Plus/Purity）、10s/70nm（BT），重复精度 ±0.005nm；
输出特性：功率稳定性 ±0.01dB（1 小时恒温），输出隔离 35dB，回波损耗 60dB，输出光纤为 SMF-28™，连接器为 FC-APC；
调制能力：支持低频调制（10KHz-8MHz）、高频调制（30KHz-1GHz），部分型号支持 5GHz 锁模操作。
3. 控制与接口
远程控制：支持 IEEE-488.1/488.2（GPIB）和 RS-232 C 接口，可通过 Labview 驱动实现自动化控制；
模拟接口：提供外部模拟输入 / 输出，支持波长微调、幅度调制及光谱扫描记录；
辅助功能：部分型号内置波长参考系统（Plus/Purity），无需额外波长计即可保证精度。
（四）环境与物理规格
规格项 台式仪器（Plus/Purity/BT） 模块化光源（OM/OSICS-ECL）
工作温度 15-30°C（60-85°F） 15-30°C（60-85°F）
供电要求 100-240V AC，50-60Hz 100-240V AC，50-60Hz（自动适配）
尺寸（W×H×D） Plus/Purity：448×133×370mm；BT：340×133×308mm 模块：35-50×128-130×167-250mm；主机：448×133×370mm
重量 Plus/Purity：12.5kg；BT：7.5kg 8 模块平台：15.1kg（OM）、16.1kg（OSICS）
（五）可选功能与配件
1. 可选功能
功率升级：P6（+6dBm）、P10（+10dBm）；
特殊设计：M（保偏输出光纤，慢轴 TE 取向）、WB（宽波段，Plus CL/S1.48 型号）、R（高分辨率 1pm，OSICS-ECL）；
2. 标准配件
光纤跳线：FC-APC/FC-APC、FC-APC/FC-PC（含保偏版本）；
软件驱动：Labview 驱动（全系列适配）；
便携存储：2U 野外携带箱。
