工业自动化系统的基石：Inline系列模块化I/O终端深度解析与应用指南
时间: 2026-04-08浏览次数：
工业自动化系统的基石：Inline系列模块化I/O终端深度解析与应用指南
工业自动化系统的基石：Inline系列模块化I/O终端深度解析与应用指南
在工业 4.0 和智能制造的浪潮中，柔性化与模块化已成为自动化控制系统的核心诉求。作为菲尼克斯电气（Phoenix Contact）的经典之作，Inline 系列自动化终端凭借其高度的灵活性、紧凑的结构以及卓越的兼容性，广泛应用于从离散制造到过程控制的各个领域。本文将结合技术手册的核心要点，深度剖析 Inline 系统的架构逻辑、电气特性、安装规范及网络安全防御体系，为工程师提供一份详尽的专业实践参考。
系统架构：模块化设计的灵活性策略
Inline 系列并非简单的硬件堆叠，而是一个逻辑严密的模块化体系。其核心设计理念在于“功能导向”，允许用户根据实际需求，在 DIN 导轨上像搭积木一样组装出最优化的控制站。
1.1 站点的基本构成
一个典型的 Inline 站点通常由以下部分组成：
总线耦合器（Bus Coupler）： 站点的大脑，负责将 Inline 本地总线与上位工业网络（如 PROFINET, PROFIBUS, Ethernet/IP 等）进行协议转换与数据交换。
电源与分段终端： 负责逻辑电压和 I/O 电压的引入、隔离及保护。
I/O 终端： 包含数字量、模拟量、温度采集、通讯等功能模块，处理底层的信号采集与执行。
功率级终端： 用于控制电机等高压功率设备（注：部分老旧型号已停产或由新系列替代）。

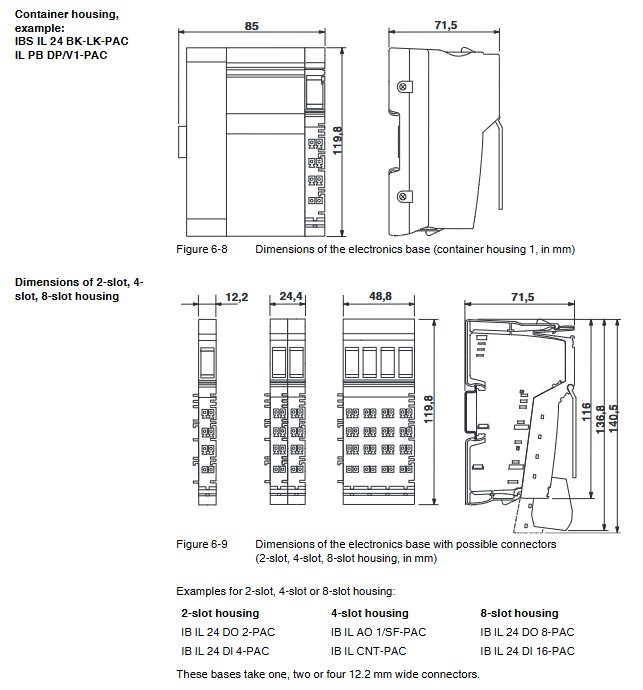

1.2 灵活的插槽配置
Inline 提供了 2 槽位和 8 槽位等不同宽度的模块。这种设计能够最大程度减少安装空间的浪费。2 槽位模块适用于精细化的配置需求，而 8 槽位模块则显著提高了大型站点的组装效率。

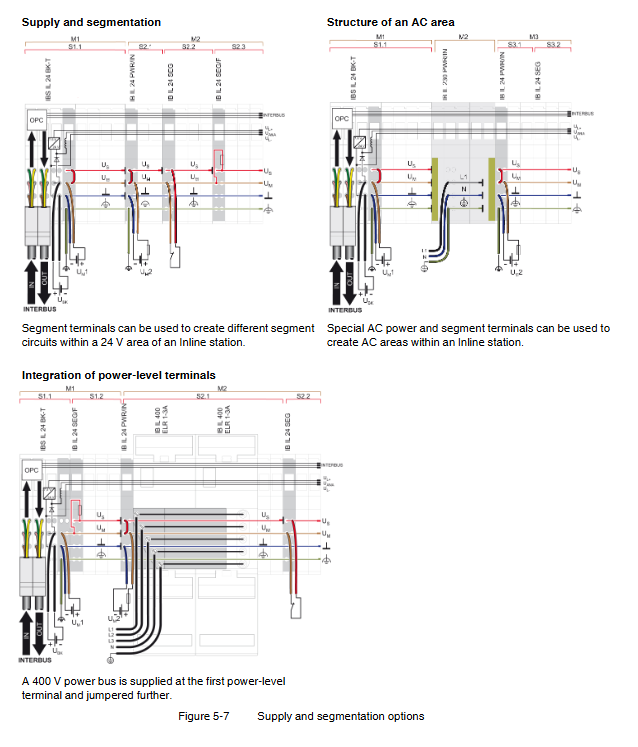

电气与电压区域管理：安全隔离的精髓
在复杂的工业现场，不同电压等级的混杂是电气故障和安全隐患的主要来源。Inline 系统通过严密的“电压区域”划分，实现了物理与逻辑的双重保护。
2.1 电压区域的物理隔离
系统严格区分了 24V DC 低压区和 120V AC/230V AC 高压区。
24V DC 区域： 主要用于传感器信号（US）和执行器信号（UM）的传输，以及系统逻辑电压（UL）的供电。
AC 区域： 用于接入交流电源。系统通过专用的“交流电源终端”作为分界线，在物理结构上通过不同的电子底座和连接器防错编码，强制性地防止了高压误入低压区的风险。
2.2 电流分配与电位跳线
Inline 的独特之处在于其自动创建的电位回路。当模块并排安装时，其内部的电位跳线（Potential Jumpers）会自动接通，电流通过总线导轨在模块间流转，极大地减少了外部并联布线的需求。
安装与接线：从规范到细节的专业标准
可靠的物理安装是自动化系统长期稳定运行的前提。
3.1 防静电与环境适应性
所有 Inline 设备均封装在 ESD 防护袋中。在海拔超过 3000 米的环境下使用时，必须考虑温度降额（Derating），因为高海拔地区空气稀薄，散热效率下降，系统允许的最大环境温度将随高度增加而降低。
3.2 接线技术与屏蔽策略
无屏蔽接线： 适用于标准的数字量信号，采用直插式连接器提高效率。
屏蔽接线： 对于模拟量和高速通讯信号，Inline 提供专门的屏蔽连接器。推荐采用大面积屏蔽接地方式，通过 FE（功能接地）弹片与 DIN 导轨建立低阻抗连接，有效抵御电磁干扰。
等电位平衡： 在多电源供电系统中，逻辑电源与 I/O 电源应尽可能由独立的电源模块供电，并确保各电位参考点的科学连接。
网络安全：工业 4.0 环境下的防御深度
随着设备联网率的提升，PLC 与 I/O 站不再是孤岛。Inline 手册强调了基于“深度防御”策略的网络安全措施。
访问控制： 建议仅允许授权人员物理访问设备，并停用一切不必要的通讯通道。
固件更新： 及时安装官方发布的最新固件，以修补已知的安全漏洞。
配套防护： 在安全关键应用中，推荐配合使用 mGuard 系列路由器。该产品通过硬件防火墙和虚拟专用网（VPN）技术，为本地网络提供远程维护的安全隧道，有效抵御外部网络攻击。
诊断与维护：快速定位故障的“直观化”设计
停机时间是工厂最大的成本。Inline 系统设计了一套直观的 LED 诊断矩阵：
总线状态灯（BUS）： 绿色常亮表示数据交换正常，红色闪烁则预示通讯中断或配置错误。
电源状态灯（PWR）： 实时监控逻辑电源、模拟电源及 I/O 供电电压是否在允许的公差范围内。
I/O 诊断灯： 通过 LED 的不同颜色和闪烁频率，直接指示通道级的过载、断线或短路故障
