Phoenix FL MC 1000 SC (ST) 光纤转换器
时间: 2026-04-08浏览次数：
Phoenix FL MC 1000 SC (ST) 光纤转换器
Phoenix FL MC 1000 SC (ST) 光纤转换器
（一）产品概述
菲尼克斯FL MC 1000 SC(ST) 是一款面向工业应用的媒体转换器，核心价值在于以较低的安装成本实现以太网信号与光纤信号的双向转换，凭借光纤传输的特性，解决工业环境中电磁干扰问题，同时延长信号传输距离。产品符合IEEE 802.3 标准，适配通用工业场景，支持标准化安装与灵活配置，是工业网络扩展的高性价比选择。
（二）核心技术参数
类别 具体参数 关键信息
基本规格 功能定位 10/100Base-Tx → 100Mbps 多模光纤（FX 标准）转换器
物理尺寸 宽度 × 高度 × 深度：28×110×70 mm
重量 315 g（不含连接器）
防护等级 IP20（符合 DIN 40050、IEC 60529）
保护类别 Class 3（符合 VDE 0106、IEC 60536）
工作环境 工作温度 0°C ~ 60°C
存储温度 0°C ~ 70°C
湿度范围 5% ~ 95%（无冷凝）
工作气压 66 kPa ~ 108 kPa（海拔 4850 m 以内）
供电参数 供电电压 标称 24V DC/48V DC，允许范围 12V DC ~ 57V DC
纹波允许值 3.6 Vpp（在允许电压范围内）
典型电流消耗 73 mA @ 24V DC
浪涌电流 8 A（1.8 ms，48V DC 时）
测试电压 500V AC（持续 1 分钟）
特殊保护 具备防极性接反保护

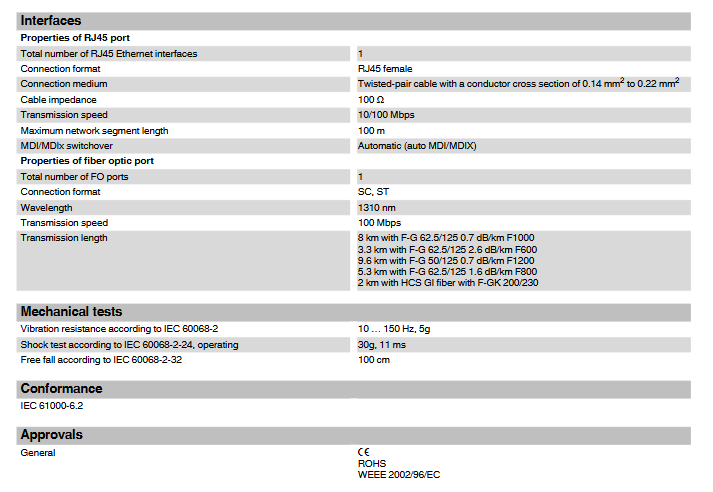

（三）接口特性
1. RJ45 以太网接口
接口数量：1 个（RJ45 母头）
传输速率：10/100 Mbps（自适应或强制配置）
传输介质：双绞线电缆（导体截面 0.14 mm² ~ 0.22 mm²）
电缆阻抗：100 Ω
最大传输距离：100 m
核心功能：支持自动 MDI/MDIX 切换（无需区分直连电缆与交叉电缆）
安全特性：支持 FL PLUG GUARD 安全框架，锁定 RJ45 电缆，防止未授权更改或网络访问
2. 光纤接口
接口数量：1 个（SC 双工或 ST 接口）
工作波长：1310 nm
传输速率：100 Mbps
传输距离（不同光纤类型）：
F-G 62.5/125 0.7 dB/km F1000：8 km
F-G 62.5/125 2.6 dB/km F600：3.3 km
F-G 50/125 0.7 dB/km F1200：9.6 km
F-G 62.5/125 1.6 dB/km F800：5.3 km
HCS GI 光纤（F-GK 200/230）：2 km
操作警示：运行时禁止直视发射二极管或使用光学辅助设备观察光纤，红外光不可见
（四）产品型号与附件
1. 主力产品型号
产品描述 型号 订货号 包装规格（个 / 包）
多模光纤转换器（SC 接口，1310nm） FL MC 1000 SC 2891320 1
多模光纤转换器（ST 接口，1310nm） FL MC 1000 ST 2891321 1
2. 配套附件
附件描述 型号 订货号 包装规格（个 / 包）
通用端夹 E/NS 35 N 0800886 50
CAT5 预制跳线（0.3m） FL CAT5 PATCH 0,3 2832250 10
CAT5 预制跳线（0.5m） FL CAT5 PATCH 0,5 2832263 10
CAT5 预制跳线（1.0m） FL CAT5 PATCH 1,0 2832276 10
CAT5 预制跳线（1.5m） FL CAT5 PATCH 1,5 2832221 10
CAT5 预制跳线（2.0m） FL CAT5 PATCH 2,0 2832289 10
CAT5 预制跳线（3.0m） FL CAT5 PATCH 3,0 2832292 10
CAT5 预制跳线（5.0m） FL CAT5 PATCH 5,0 2832580 10
CAT5 预制跳线（7.5m） FL CAT5 PATCH 7,5 2832616 10
CAT5 预制跳线（10.0m） FL CAT5 PATCH 10 2832629 10
（五）状态指示与配置功能
1. LED 状态指示灯
指示灯标识 状态 含义
US（电源） 常亮 供电电压在允许范围内
熄灭 供电电压过低
LNK/ACT（链路 / 活动） 常亮 建立电气链路
闪烁 正在进行数据传输（高速率时为恒定闪烁）
10/100（速率，仅 RJ45 端口） 常亮 端口工作在 100 Mbps 速率
熄灭 端口工作在 10 Mbps 速率

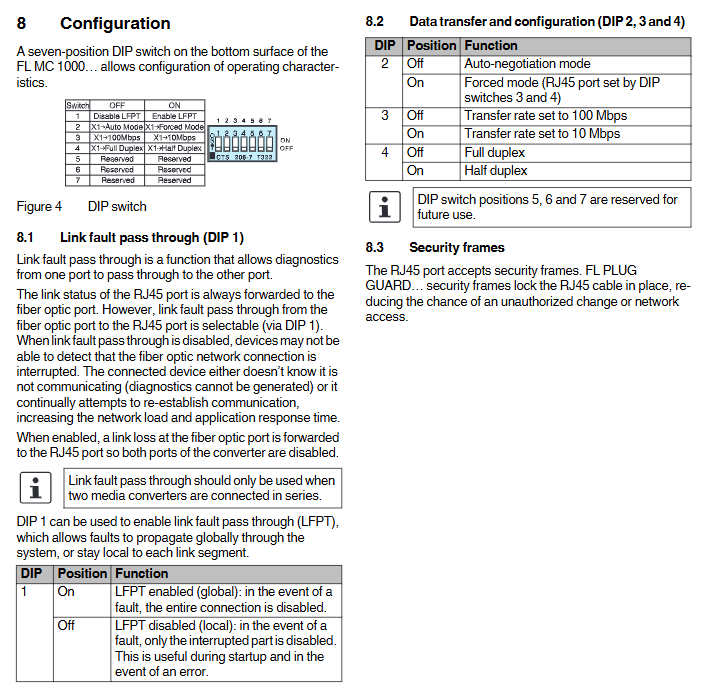

2. DIP 开关配置（7 位，位于产品底面）
表格
开关位 功能 配置选项
1（LFPT） 链路故障穿透 开：启用（全局故障，全连接禁用）；关：禁用（局部故障，仅中断部分禁用）
2（模式） 协商模式 开：强制模式（由开关 3、4 配置）；关：自动协商模式
3（速率） 传输速率 开：10 Mbps；关：100 Mbps
4（双工） 双工模式 开：半双工；关：全双工
5-7 预留功能 暂未启用（预留未来使用）
（六）安装与操作规范
1. 安装要求
安装载体：NS 35 DIN 导轨（符合 EN 60715 标准）
安装位置：优选垂直于标准安装导轨
接地要求：安装导轨需通过接地端子排连接保护接地，模块卡装后自动接地（低阻抗接地）
辅助固定：可在模块两侧安装通用端夹，防止模块在导轨上滑动
安装环境：导轨需清洁、无腐蚀，避免接触电阻影响
2. 安装与拆卸步骤
安装：从上方将模块放置在导轨上，上钩住导轨上边缘，向前推至贴合安装面，确认卡紧
拆卸：用合适工具（如螺丝刀）插入锁存器并下拉，将模块轻轻拉开安装面，再从导轨上抬起
3. 接线规范
电源接线：导线规格 0.2-2.5 mm²（24-12 AWG），推荐 PE 线规格 2.5 mm²，接线螺钉扭矩 0.5-0.6 Nm（5-7 lb-in.）
以太网接线：将双绞线电缆插入 RJ45 接口，轻轻拉扯确认连接牢固
光纤接线：连接前移除防尘帽（防止发射 / 接收元件污染），按正确键位插入 SC/ST 光纤接头，轻轻拉扯确认连接牢固；需遵守光纤电缆制造商的弯曲半径、拉力、压力要求
（七）机械与认证特性
振动抗性：符合 IEC 60068-2 标准，10-150 Hz，5g
冲击测试：符合 IEC 60068-2-24 标准（工作状态），30g，11 ms
自由跌落：符合 IEC 60068-2-32 标准，跌落高度 100 cm
合规认证：符合 IEC 61000-6.2 标准，RoHS、WEEE 2002/96/EC 认证
