Phoenix ST 系列弹簧笼式接线端子排
Phoenix ST 系列弹簧笼式接线端子排
（一）产品核心概述
菲尼克斯ST 系列弹簧笼式接线端子排是 CLIPLINE 全系列的核心产品，专为通用弹簧加载导体接触设计，核心优势为高接触力，可实现抗振、气密、长期稳定的导体连接，解决了传统接线的松动风险。产品采用紧凑前接设计，通过标准螺丝刀即可打开接线点，导体插入后自动接触，操作便捷；支持0.08-35mm² 全规格各类铜导体，无需预处理即可夹持，且接线空间大，标称截面导线有无线鼻子均可适配。
端子排整体为空间节省型设计，导体顶部进线，适配 NS 35/7.5、NS 15 等 DIN 导轨安装，适合空间受限的控制系统；配备大表面清晰标识，每个接线点可单独标识，提升安装效率与可靠性；绝缘材质为 PA，符合UL 94 V0 阻燃等级，电气性能符合IEC 60947-7-1/7-2/7-3 国际标准，部分型号获 KEMA、PTB 等ATEX/IECEx 防爆认证，可用于防爆场景。
（二）产品规格划分（核心参数表）

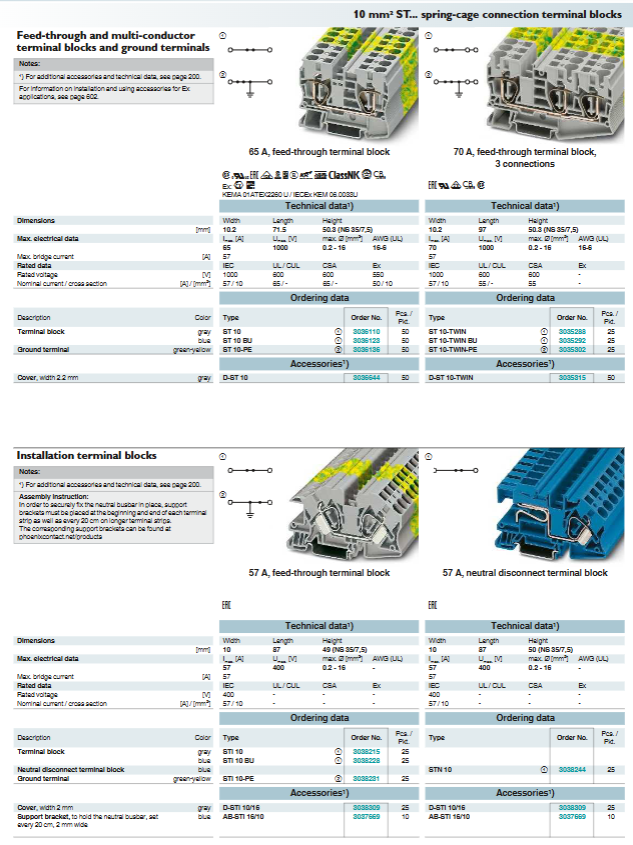

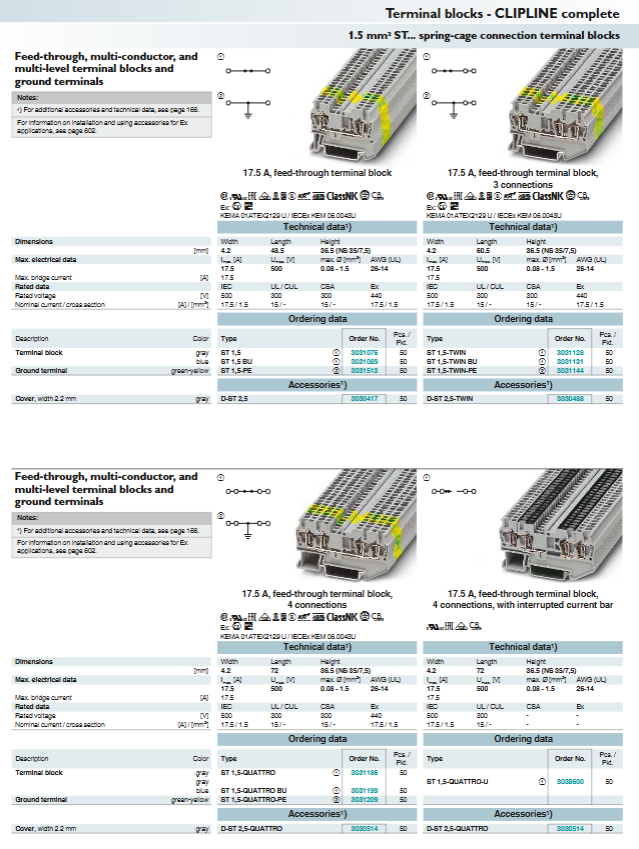

ST 系列按额定导体截面分为 7 大核心规格，各规格适配 AWG 线规、额定电流、剥线长度等关键参数不同，核心参数如下表：
额定截面（mm²） 适配 AWG 线规 额定电流范围（A） 最大额定电压（V） 剥线长度（mm） 核心适配场景
1.5 28-16 17.5-24 500 8-10 小信号接线
2.5 28-12 18-31 800 8-10 常规信号 / 小功率电力
4 28-10 20-40 800 8-10 中功率电力 / 熔断器接线
6 24-8 30-57 1000 12 大功率电力 / 测试接线
10 24-6 57-70 1000 18 主电路分支 / 安装接线
16 24-4 76-90 1000 18 大截面主电路接线
35 14-2 125 1000 25 超大截面主电路 / 配电接线
（三）全系列产品类型及功能
基于 7 大规格，ST 系列衍生出12 类功能端子，覆盖从基础接线到专用功能的全场景需求，各类型核心功能如下：
基础类端子：含直通、多导体（2/3/4 芯）、多层（2/3/4 层）、接地端子，为各规格的基础款，实现导体的直通、分接、接地，接地端子为绿黄配色，符合国际规范；
隔离开关类端子：含隔离开关、刀形隔离开关端子，可便捷分断电路，断开点两侧带测试接口，支持电流测量，断开手柄可锁定在极限位置，操作安全；
二极管 / 熔断器端子：二极管端子适配 1N4007（0.5A/1300V）、1N5408（1.5A/1000V）等二极管，实现电路单向导通；熔断器端子适配 5×20、6.3×32mm 熔芯及 C 型扁熔丝，部分带 LED 故障指示，额定电流最高 10A；
专用工业端子：启动器 / 执行器端子（STIO 系列）为 3/4 芯设计，适配工业传感器 / 执行器接线，配套 30A 电源端子；安装端子（STI 系列）支持中性线不断开的介电测试，需配套支撑支架固定汇流排；
桌面式端子（STS 系列）：采用弯角设计，最小化导线弯曲半径，适合接线架而非传统线槽接线，带通用断开区，可适配各类插头；
混合式端子（STU 系列）：一侧为弹簧笼连接，一侧为螺钉连接，同时满足设备内外接线需求，紧凑设计节省空间；
测试类端子：测试隔离开关端子（STME 系列）带 6 路通用功能轴，支持电位分配与测试，可搭建变压器电路；滑线式测试端子（SGSK/SRTK 系列）专为电流互感器二次回路设计，仅需 2 个即可搭建测量电路，节省空间。
（四）系统附件与配套能力
ST 系列拥有完善的配套附件体系，覆盖桥接、测试、标识、防护、工具等全维度，核心附件及功能如下：
桥接类附件：含等径桥（2-50 位可选）、变径桥（可连接不同标称截面端子，如 ST10+ST2.5/4）、跳接桥（可并行敷设两个电位），桥接电流随端子规格为 24A-57A 不等；
测试类附件：含 2.3mm 直径测试插头、4mm 测试适配器、模块化测试插头，所有测量 / 测试工作可快速完成；部分端子带通用插件区，可适配 P-FIX 隔离连接器、P-DI 隔离插头等；
标识与防护类：含中心 / 侧面凹槽标识、标识载体、警示标签，支持清晰的接线标识；隔板、端盖、保护套可实现电气分组隔离与手指防接触，隔板突出端子轮廓，视觉与电气双重隔离；
专用连接类：含 COMBI 系列插拔式端子，实现信号 / 电力的插拔式接线，触摸安全；变径桥、组件连接器等可实现端子的灵活扩展与组合；
工具类：配备专用螺丝刀（如 SZF 0-0.4X2.5、SZF 1-0.6X3.5），适配不同规格端子的接线点操作，确保操作规范。
（五）关键性能与认证
电气性能：额定电流从0.5A（二极管端子） 到125A（35mm² 直通端子），额定电压最高1000V，防爆款 Ex 额定电压最高690V；桥接电流随端子规格不同，2.5mm² 端子为 24A/17.5A，6mm² 端子为 41A/32A；
机械性能：剥线长度随导体截面增大而增加，从 1.5mm² 的 8mm 到 35mm² 的 25mm；端子宽度为 4.2mm-16mm，紧凑设计实现高密度安装；
认证与标准：符合IEC 60947-7-1/7-2/7-3、UL/CUL、CSA 等国际标准；部分防爆型号获KEMA 01ATEX2129U、PTB 07ATEX1027U、IECEx 等认证，可用于危险区域；
安装与扩展：所有端子均适配 DIN 导轨（NS 35/7.5、NS 15）安装，模块化设计支持最大 50 位扩展，同形状端子可自由组合，配件通用率高。
（六）特殊设计与优势
变径桥设计：可快速连接不同标称截面的端子，实现功率块的灵活搭建，无需额外转接件；
双功能轴：通过两位桥可连接任意数量的端子，2-50 位桥可一步桥接 50 个端子，提升接线效率；
混合连接技术：混合式端子结合弹簧笼的便捷性与螺钉连接的可靠性，满足不同接线场景的需求；
防爆与安全：防爆款端子通过严格的 ATEX/IECEx 认证，断开类端子带手柄锁定，测试类端子带防误操作设计，全系列满足手指防接触要求；
汇流排支撑：10/16/35mm² 安装端子需配套支撑支架，每 20cm 设置一个，确保汇流排固定牢固，提升大电流接线的稳定性。
