ROSS 气动控制系统全系列
时间: 2026-04-07浏览次数：
ROSS 气动控制系统全系列在工业气动领域，ROSS Controls 以其超过 75 年的经验，成为方向控制阀、安全气动产品以及气源处理单元的全球领先制造商。
ROSS 气动控制系统全系列
在工业气动领域，ROSS Controls 以其超过 75 年的经验，成为方向控制阀、安全气动产品以及气源处理单元的全球领先制造商。其产品线覆盖从 ISO 标准阀、串联总线通信模块、控制可靠双阀，到防爆阀、锁止阀及 FRL 单元，为机械压力机、液压设备、自动化装配线、危险环境及能源隔离等应用提供了全面解决方案。本文基于 ROSS 最新产品目录，对其核心产品系列、技术特性及选型要点进行系统性深度解析。
ISO 标准阀门系列：模块化与高性能的融合
ROSS 提供符合 ISO 15407‑1、ISO 15407‑2 及 ISO 5599/I、ISO 5599/II 标准的阀组，涵盖尺寸 00 (18 mm)、0 (26 mm)、1、2、3 等多种规格，满足全球通用的安装尺寸要求。

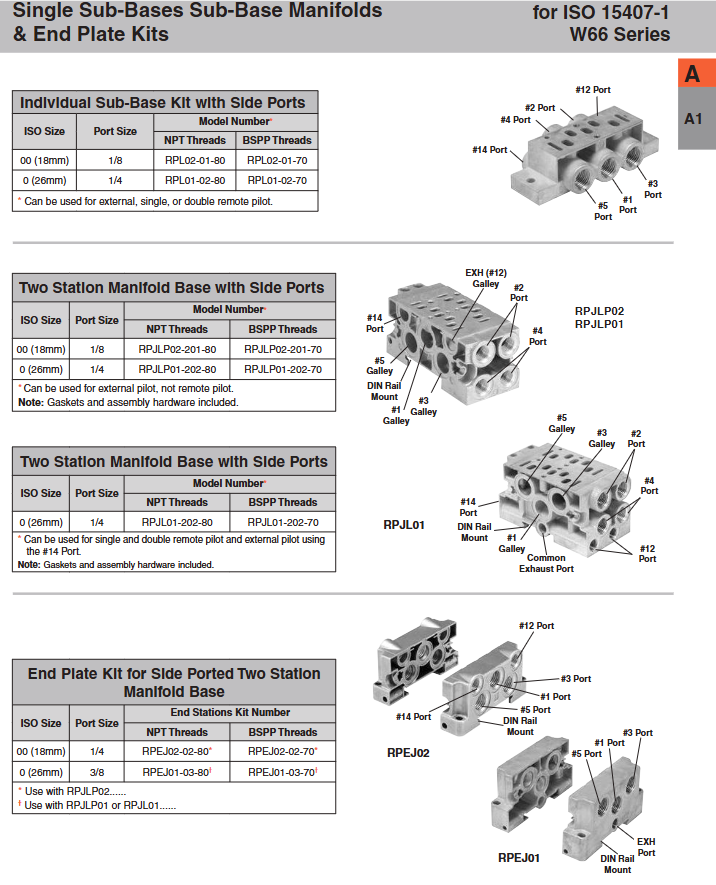

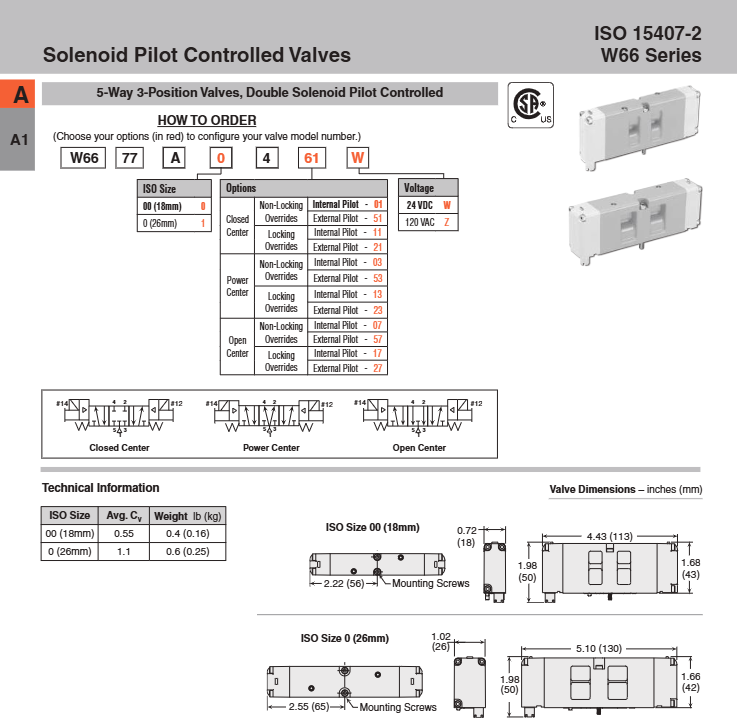

1. W66 系列（ISO 15407‑1/2）
尺寸 00 和 0，5/2 单双电控及 5/3 双电控。
结构形式：阀芯与阀套（Spool & Sleeve），提供高切换速度与无润滑运行。
接口形式：ISO 15407‑1 为引出线式，ISO 15407‑2 为插拔式（Plug‑in），方便维护。
标准电压：24 V DC（1.0 W 功耗）及 120 V AC（2.0 VA）。
工作压力：真空至 145 psig（10 bar）；两位阀最小 20 psig，三位阀最小 30 psig。
流量：尺寸 00 Cv=0.55，尺寸 0 Cv=1.1。
材质：阀体压铸铝，端盖 PBT，线圈热固塑料。
可集成串联总线通信（见后文）。
2. W60/W64/W65 系列（ISO 5599/I 及 ISO 5599/II）
尺寸 1、2、3，5/2 单/双电控、5/3 双电控及气控阀。
W60 系列：精密不锈钢阀芯/阀套，高换向速度、长寿命，适合无润滑。
W64 系列：提动阀（Poppet）结构，对脏空气耐受性高。
W65 系列：ISO 5599/II 插拔式，无需拆线即可更换阀体，便于串联总线集成。
流量：尺寸 1 Cv≈0.8~1.0，尺寸 2 Cv≈1.9~2.3，尺寸 3 Cv≈3.8~4.0。
工作压力：真空至 150 psig（10 bar）；尺寸 1 先导压力 ≥30 psig，尺寸 2/3 ≥15 psig。
功耗：AC 11 VA 冲击/8.5 VA 保持，DC 6 W。
可选高温（氟橡胶）密封。
附件包括中间压力调节器、中间流量控制、空白站板、隔离板等。
所有 ISO 阀门均可与 ROSS 串联总线系统（Serial Bus）配合，实现集中或分布式 I/O 控制。
串联总线通信系统：集成化气动与 I/O
ROSS 串行总线系统基于 Turck 的 BL67 模块化 I/O 或自身的 PointBus 架构，支持 DeviceNet™、ControlNet™、EtherNet/IP™、PROFIBUS DP™ 等主流工业以太网和现场总线协议。
1. 集中式与远程配置
集中式：阀门岛与 I/O 模块紧密安装，每个 I/O 模块 8 点，通过 M12、M8 或 M23 连接器接入传感器和执行器。
远程配置：通过 M23 12 针电缆将阀门岛与远程 I/O 扩展，适应分布式布局。
隔间式远程：将气动阀、I/O 模块和电源分隔在不同防护等级的壳体中。
2. 关键模块
通信适配器：RPSSCDM12A（DeviceNet M12）、RPSSCDM18PA（DeviceNet M18）、RPSSCCNA（ControlNet）、RPSSCENA（EtherNet/IP）、RPSSCPBA（Profibus）。
I/O 模块：8 点数字输入/输出（PNP/NPN 可选），2 点模拟输入/输出（0‑10 V 或 4‑20 mA），以及 4 点继电器输出（2 A）。
阀驱动模块：RPSSV32A，支持 32 点输出，驱动 ISO 尺寸 00/0/1/2/3 的阀门。
电源扩展模块：RPSSSE24A，每 12 个模块需增加一个，提供额外 5V 总线电流（最大 1.3 A）。
终端模块：RPSSTERM 用于总线末端。
系统最多支持 63 个 I/O 模块，264 个输入和 264 个输出，防护等级 IP65/66/67，工作温度 -20°C 至 60°C。
安全相关产品：从能量隔离到控制可靠
ROSS 在安全气动领域拥有 L‑O‑X® 锁止阀、EEZ‑ON® 软启动阀、DM1/DM2 系列双阀、先导式单向阀、CrossMirror® 双阀以及防爆阀等丰富产品线。
1. L‑O‑X® 手动锁止阀（15 系列）
功能：3/2 常闭，用于管路能量隔离，符合 OSHA 标准（1910.147）。
特点：红色手柄，仅在关闭位置可挂锁，全流量排气口（≥进气口尺寸）。
安装形式：模块化（Slim Line、Modular、Classic）及不锈钢版本。
接口尺寸：1/4" 至 2"，Cv 从 2.67 到 40.38。
工作压力：0‑145 psig（Slim Line）或 0‑300 psig（Classic）。
可选压力开关（5 psig 下降闭合）及弹起指示器。
2. EEZ‑ON® 软启动阀（19/27 系列）
功能：逐渐建立下游压力，防止启动时设备突然动作。
结构：2/2 或 3/2 常闭，带可调针阀，当下游压力达到进气压的约 50% 时全开。
接口：1/4" 至 1 1/2"，Cv 1.2~30。
集成选项：可与 L‑O‑X 组合（蓝色手柄，先部分打开再全开）。
3. 控制可靠双阀（Control Reliable Double Valves）
用于能源隔离和压力机离合/制动控制的最高安全等级阀门。
DM1 系列 E（动态监控，无记忆）
3/2 常闭，两个阀芯同步监测，若异步动作则切断出口（残余压力 <1%）。
故障清除后自动复位（无锁存记忆）。
接口：1/4" 和 3/8"，Cv 1.3~2.2。
认证：符合 ISO 13849‑1 4 类 PL e。
DM2® 系列 E（动态监控 + 记忆）
在 DM1 基础上增加锁存功能，故障后必须通过复位电磁阀或远程气信号人为复位。
同样适用于 3/2 常闭，1/4" 和 3/8"，Cv 1.3~2.2。
复位方式：内置电磁阀（24 V DC 或 110/120 V AC）。
DM2® 系列 C（适用于较大流量）
尺寸 4、8、12、30，对应 1/2" 至 2" 接口。
Cv：4.4~22，重量 5.9~34.7 lb。
集成状态指示压力开关（NO/NC 触点）。
复位可通过远程气信号、电磁阀或手动按钮。
DM2® 系列 D（专用于压力机离合/制动）
符合 OSHA 1910.217 和 ANSI B11.2 标准。
内置总动态监控和完全记忆，故障后必须主动复位。
基础尺寸 2、4、8、12、30，Cv 2.17~20.22。
可选远程气复位、电磁复位或手动复位。
出口响应时间可通过公式 t = M + F × V 计算（M 为机械常数，F 为每立方英寸的毫秒数）。
4. 先导式单向阀（19、27、SV27 系列）
功能：负载保持，防止气缸意外下落。
类型：2/2 常闭，先导压力打开，无先导时单向截止。
集成释压功能：可选远程气动释压、手动释压或电磁释压。
SV27 系列集成双刀单掷开关（DPST），提供位置反馈，可用于安全回路（Cat.2 PL d）。
5. CrossMirror® 双阀（77 系列和 CM 系列）
用于将气缸可靠地返回原位（如压床防护）。
77 系列：5/2 双阀，内置动态监控，输出端口 2（回程）在故障时保持有压。
CM 系列：模块化设计，可组合成多阀组，带状态指示和复位功能。
6. 防爆阀（27 系列和 21 系列）
认证：CSA/FM Class I Div 1 & 2，Groups A‑D；Class II Div 1 & 2，Groups E‑G；ATEX Ex m II T4。
结构：提动阀（Poppet），阀体材料：27 系列为乙缩醛，21 系列为金属铝。
温度范围：标准 -40°F 至 140°F，21 系列低温可达 -4°F（-20°C）。
电压：24 V DC（4.6 W）或 120 V AC（6.8 VA）。
提供 2/2、3/2、4/2 功能，接口 1/4" 至 2"。
转换套件可将普通阀门现场升级为防爆。
气源处理单元（FRL）
ROSS 提供全系列过滤器、调压器、润滑器及其组合单元，采用模块化设计，方便组合。
1. 过滤器
颗粒过滤器：5、20、40 µm 过滤精度，聚碳酸酯或金属杯体，手动或自动排水。
凝聚式过滤器：0.3 µm 或 0.01 µm，用于去除油雾和水雾。
活性炭吸附式过滤器：去除油蒸气和碳氢化合物。
系列：Bantam（1/8‑1/4"，流量 30 scfm）、Miniature（23 scfm）、Mid‑Size（75 scfm）、MD3™（92 scfm）、Full‑Size（155 scfm）、MD4™（205 scfm）、High‑Capacity（1000 scfm）。
可选差压指示器、外部自动排水等。
2. 调压器
结构：活塞式（高流量）或膜片式（高灵敏度）。
规格：与过滤器同系列，出口压力可调范围 0‑125 psig 或 0‑250 psig。
特殊类型：高精度调压器、远程先导调压器、高压调压器（400 psig 入口）。
带溢流/非溢流选项。
3. 润滑器
类型：视油式（Sight‑Feed）或吸油芯式（Wick‑Feed）。
流量与对应系列匹配，带快注油杯或标准注油口。
4. 组合单元
过滤+调压：节省空间，压差小。
过滤+润滑：适用于需要润滑的系统。
过滤+调压+润滑（FRL）：完整的三联件。
集成过滤/调压+润滑：更紧凑，如 MD3/MD4 系列。
所有 FRL 单元均采用模块化卡箍连接（MD 系列），可快速拆装，并提供多种安装支架和端口块。
其他重要产品线
Dale 系列：直动式提动阀（2/2、3/2），适用于高流量、严苛环境，带手动复位选项。
21 系列：金属提动阀，适用于高/低温（‑40°C 至 150°C）及真空应用。
95 系列：紧凑型阀芯阀，1/8"‑1/2"，Cv 0.9‑4.5，功耗极低（2.5 W DC）。
SAE 80/84 系列：符合汽车行业 SAE 标准，带各种车载连接器。
AIR‑FUSE®：流量扩散器，软管破裂时自动减少流量，防止鞭打，符合 OSHA 要求。
脚踏阀、手动阀、机械阀：多种操作方式。
附件与选型注意事项
电气连接器：DIN 43650 Form A/C 或 M12，带指示灯可选。
消音器：标准黄铜或不锈钢，高流量降噪型。
压力开关：用于下游压力监测或状态指示。
预装配电缆套件：含 J‑Box 或多针电缆，简化布线。
材料兼容性：避免使用含磷酸酯添加剂的润滑油，防止损坏聚氨酯部件。
环境限制：聚碳酸酯杯体不得接触有机溶剂、氨、强酸等。
安全应用：用于压力机离合/制动的双阀必须配合监控装置（如 DM2 内置监控或外部监控）。
