BD SENSORS DMP 333 工业压力变送器
BD SENSORS DMP 333 工业压力变送器
产品基础定位与核心优势
核心定位：DMP 333是 BD SENSORS 专为高压液压应用设计的工业压力变送器，聚焦静态 / 动态高压场景，可耐受正负压力峰值，适用于机床、液压机、注塑机、移动液压设备、测试台等工业场景。
核心优势：
长期稳定性优异，即便在快速变化压力环境下仍能保持精度；
抗压力峰值能力强，过压与爆破压力冗余充足（最高爆破压力 1800 bar）；
模块化设计，可组合不同传感器、电子模块及机械 / 电气接口，适配多样化需求；
认证齐全，支持本质安全和 SIL 2 功能安全等级，适配危险环境与高安全要求场景。
核心技术参数
（一）压力相关参数
标称压力（bar） 过压（bar） 爆破压力（≥bar） 适用密封件（可选）
100 210 1000 FKM/EPDM（≤160bar）
160 600 1000 FKM/EPDM
250 1000 1250 FKM
400 1000 1250 FKM
600 1000 1800 FKM
（二）输出信号与供电规格
接线方式 输出信号 供电电压（VDC） 负载要求 响应时间
2 线制（标准） 4…20 mA 8~32（常规）；14~28（SIL/IS 版） Rmax=[(VS–VSmin)/0.02A] Ω ≤10 ms
3 线制（可选） 0…20 mA 14~30 Rmax=240 Ω ≤3 ms
3 线制（可选） 0…10 V 14~30 Rmin=10 kΩ ≤3 ms
定制版 其他信号 依需求定制 依信号定制 协商确定
（三）精度与稳定性
精度标准：符合 IEC 61298-2，包含非线性、滞后、重复性误差，标准精度 ±0.35% FSO，可选 ±0.25% FSO 或 ±0.1% FSO（注：±0.1% FSO 版本不兼容 SIL 2 认证）；
长期稳定性：≤±0.1% FSO / 年（参考条件下）；
环境影响：供电电压每变化 10V，误差≤±0.05% FSO；负载每变化 1kΩ，误差≤±0.05% FSO；温度补偿范围 0…70℃，总误差带≤±0.75% FSO。
（四）环境与寿命参数
参数类型 具体数值 备注
电子部分工作温度 -40…85℃ 核心部件耐温范围
介质温度 -40…125℃ 与被测介质直接接触部分
存储温度 -40…100℃ 未工作状态下的耐受温度
振动耐受 20 g RMS（10…2000 Hz） 符合 DIN EN 60068-2-6
冲击耐受 500 g（1 ms 半正弦波） 符合 DIN EN 60068-2-27
使用寿命 1 亿次负载循环 长期使用可靠性保障
结构设计与材料规格
核心材料：
压力接口、外壳：不锈钢 1.4404（316L），耐腐蚀适配工业介质；
膜片：不锈钢 1.4435（316L），保障压力感应精度与耐用性；
密封件：标准配置FKM，标称压力≤160 bar 时可选择EPDM材质；
线缆格兰头：黄铜镀镍（夹紧范围 2…8 mm）。
防护等级：依电气连接方式不同，防护等级分为 IP65（ISO4400）、IP67（Binder723/M12x1/BNC）、IP68（带通风管线缆），适配不同工业环境。
认证与可选版本
本质安全（IS）版：
认证标准：Ex ia IIC T4 Ga（气体环境）、Ex ia IIIC T135℃ Da（粉尘环境）；
适用条件：仅支持 2 线制 4…20 mA 输出，供电电压 10…28 VDC，需满足 Ui=28 VDC、Ii=93 mA、Pi=660 mW 等安全参数。
SIL 2 版：
认证标准：符合 IEC 61508（功能安全）、IEC 61511（过程工业）；
适用条件：仅支持 2 线制 4…20 mA 输出，供电电压 14…28 VDC，不兼容 ±0.1% FSO 高精度版本。
定制版本：支持客户专属规格定制（如特殊输出信号、螺纹接口、线缆类型等），需联系厂家咨询。
连接方式与安装

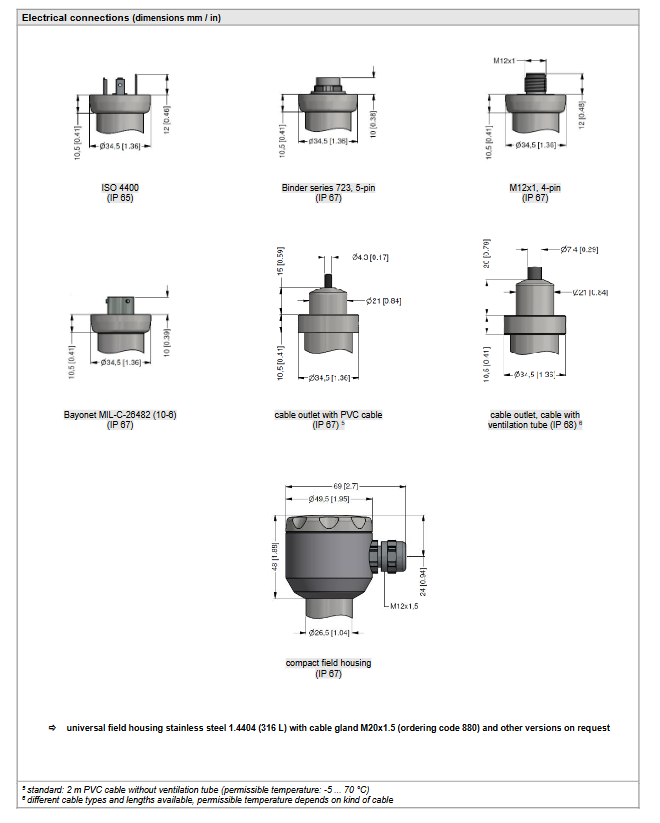

（一）电气连接选项
连接类型 防护等级 核心规格
ISO4400（公 / 母插头） IP65 标准工业插头，适配常规场景
Binder 723（5 针公插头） IP67 防水设计，适配潮湿环境
M12x1（4 针金属公插头） IP67 抗振动，适用于移动设备
Bayonet MIL-C-26482（10-6） IP67 军用级接口，可靠性高（2 线 / 3 线可选）
线缆出线（PVC） IP67 标准 2m 线缆，温度 - 5…70℃，可定制长度 / 材质
线缆出线（带通风管） IP68 深度防水，适配恶劣潮湿环境
线缆参数：电容 160 pF/m（信号线 - 屏蔽 / 信号线 - 信号线），电感 1 μH/m（同前）；
接线颜色（IEC 60757）：供电 +（WH 白色）、供电 -（BN 棕色）、信号 +（GN 绿色）、屏蔽（GNYE 绿黄双色）。

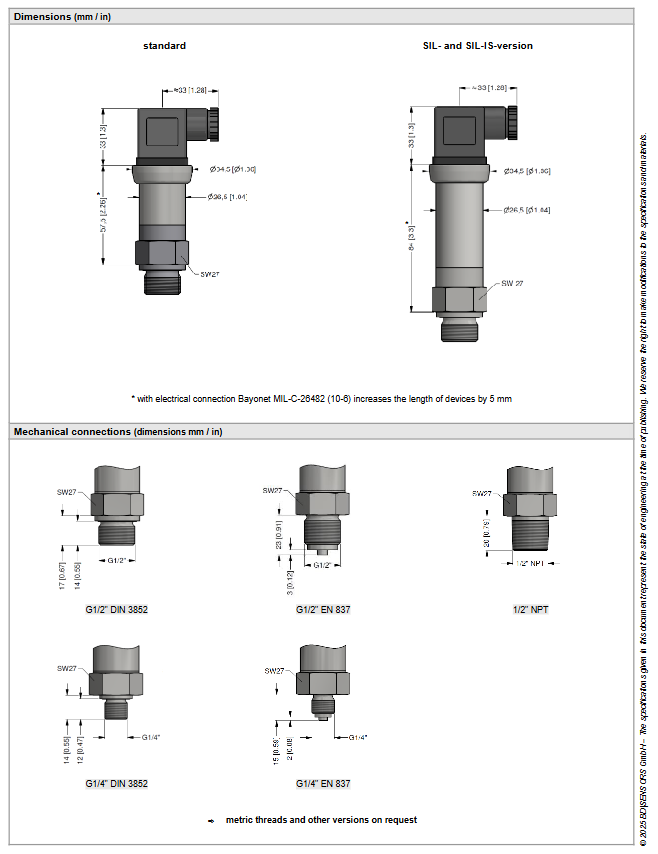

（二）机械连接选项
标准螺纹：G1/2"DIN 3852、G1/2" EN 837、G1/4"DIN 3852、G1/4" EN 837、1/2" NPT；
安装方式：任意方向（出厂校准为垂直安装，压力接口朝下，其他方向不影响精度）。
安全与合规
电气保护：具备永久短路保护，反极性连接时无损坏但不工作；
电磁兼容：符合 EN 61326 标准（发射与抗扰度）；
欧盟合规：符合 EMC 指令 2014/30/EU、压力设备指令 2014/68/EU（模块 A，仅过压 > 200 bar 版本适用）、ATEX 指令 2014/34/EU（IS 版适用）。
