OE Max Controls NX70 系列可编程控制器
OE Max Controls NX70 系列可编程控制器
OE Max Controls 推出的NX70 系列可编程控制器（PLC） 是面向 OEM 客户的高性价比自动化控制设备，核心包含NX70-CPU70p1（9.6k 步、1 个通信端口） 和NX70-CPU70p2（20k 步、2 个通信端口 + 实时时钟） 两款处理器，支持2-12 插槽多规格底板（最大 384 个 I/O 点），适配数字 / 模拟 / I/O 组合 / 专用模块（高速计数器、RTD 等），具备0.2µs / 步基础指令处理速度、运行时编辑、自我诊断等特性，工作温区0~55℃，依赖WinGPC 编程工具（支持 IL/FUPLA 编程），通过 RS232/RS485 通信，广泛应用于工业自动化控制、设备联动等场景，兼具灵活配置、高性能与高可靠性。
产品整体定位与核心特性
NX70 系列 PLC是 OE Max Controls 面向 OEM 客户推出的工业级可编程控制器，核心目标是为自动化设备提供高性价比、灵活配置的控制解决方案，兼具高性能与可靠性，关键特性如下：
高性能处理：基于高速 ASIC 芯片，基础指令处理速度达0.2µs / 步，高级指令 1.0µs~ 数十 µs / 步，满足快速逻辑运算需求；
灵活配置：支持 2~12 插槽 7 种底板（NX70-BASE 系列），可搭配数字、模拟、专用模块，最大扩展至384 个 I/O 点（12 插槽 + 32 点模块）；
智能功能：支持运行时编辑程序、自我诊断（ROM/RAM/ 程序语法等）、闪速 ROM 程序备份，NX70-CPU70p2 额外具备实时时钟（RTC）和 PID 控制功能；
可靠备份：内置超级电容，断电后可保持程序与数据48 小时；闪速 ROM 支持≥3000 次写入，无需额外备份设备。
核心硬件模块详情
（一）处理器模块对比
规格项 NX70-CPU70p1 NX70-CPU70p2
程序容量 9.6k 字 20k 字
通信端口 1 个（RS232/RS485 切换） 2 个（RS232/RS485，COM2 支持用户自定义协议）
实时时钟（RTC） 不支持 支持（年 / 月 / 日 / 时 / 分 / 秒 / 星期）
数据寄存器 W0000~W2047（2048 字） W0000~W2047、W3072~W5119（4096 字）
特殊功能 - PID 控制、二进制通信（适配条形码阅读器 / 伺服器）
（二）电源模块规格
型号 输入电压 输出规格 适用场景
NX70-POWER1 110~220V AC（85~264V 宽压） 5V/4.0A、24V/0.3A 需 24V 小电流供电的 I/O 模块
NX70-POWER2 110~220V AC（85~264V 宽压） 5V/4.5A 无需 24V 供电的系统
NX70-PWRDC 24V DC（21.6~26.4V 宽压） 5V/4.5A 直流供电场景（如车载、直流设备）
（三）关键模块类型与规格
数字 I/O 模块
| 模块类型 | 型号示例 | 点数 | 核心参数 |
| DC 输入 | NX70-X16D | 16 点 | 12~24V DC，响应时间≤2ms |
| AC 输入 | NX70-X16A220 | 16 点 | 200~240V AC，输入阻抗 20KΩ |
| 继电器输出 | NX70-Y16R | 16 点 | 250V AC/30V DC，1A / 点 |
| 晶体管输出 | NX70-Y32T | 32 点 | 12~24V DC，0.4A / 点（NPN 型） |
| SSR 输出 | NX70-Y16SSR | 16 点 | 100~240V AC，0.5A / 点 |
模拟与专用模块
| 模块类型 | 型号 | 通道数 | 核心规格 |
| 模拟输入（AI） | NX70-AI4CV | 4 通道 | 电压 ±5/±10/0~10V，电流 4~20mA，16 位分辨率 |
| 模拟输出（AO） | NX70-AO4C | 4 通道 | 电流 4~20mA，14 位分辨率，转换速度 2.5ms / 通道 |
| RTD 输入 | NX70-RTD4 | 4 通道 | 支持 Pt100/Pt1000/Ni100，分辨率 0.1℃ |
| 高速计数器 | NX70-HSC4 | 4 通道 | 200kcps，32 位加减计数 |
| 通信模块 | NX70-SCU | 2 端口 | RS232/RS485，支持 ASCII / 二进制通信 |
软件编程与寻址系统
（一）编程工具与指令集
编程工具：WinGPC（Windows 系统，V3.5 及以上），支持程序编辑、下载 / 上载、I/O 监视、时序图分析；
编程方式：支持 IL（指令表）和 FUPLA（功能块），需使用专用通信电缆（NX_CBLCPU2/5）连接；
指令集：共 175 种指令，含 28 种基本顺序指令（STR/AND/OR 等）、定时器 / 计数器指令（TIM/UC/DC 等）、算术 / 逻辑指令（ADD/MUL/WAND 等）、程序控制指令（JMP/CALL/INT 等）。
（二）寻址方式与存储区域
存储区域划分
| 区域标识 | 功能 | 地址范围 | 关键特性 |
| R（外部 I/O） | 外部 I/O 模块映射 | R0.0~R127.15（2048 点） | 按模块插槽顺序寻址 |
| M（内部触点） | 辅助逻辑运算 | M0.0~M127.15（2048 点） | 断电复位 |
| K（保持触点） | 断电保持逻辑 | K0.0~K127.15（2048 点） | 断电后保留状态 |
| W（数据寄存器） | 存储数值数据 | W0000~W2047（可扩展至 4096 字） | 支持字 / 双字操作 |
| TC（定时器 / 计数器） | 定时与计数 | TC000~TC255（256 通道） | 设定值 SV（W2048~W2303）、当前值 PV（W2304~W2559） |
寻址方式
位寻址：用于触点状态（如 M0.5、R1.3），表示单个开关状态（0/1）；
字寻址：用于数值存储（如 W0010），16 位，存储范围 0~65535；
双字寻址：由两个连续字组成（如 W0010+W0011），32 位，存储范围 0~4294967295；
绝对寻址：通过十进制 / 十六进制绝对地址间接访问寄存器（如 R0 对应绝对地址 0000H）。
安装、接线与维护
（一）安装要求
环境条件：工作温度0~55℃，湿度 30%~85%（无凝露），避免阳光直射、强电磁干扰（与高压设备间距≥100mm）；
安装方式：35mm DIN 导轨安装，模块按 “电源→处理器→I/O/ 专用模块” 顺序安装，预留散热空间（上方≥55mm，下方≥75mm）；
接地要求：单独三相接地，接地线≥2mm²，接地电阻≤100Ω。

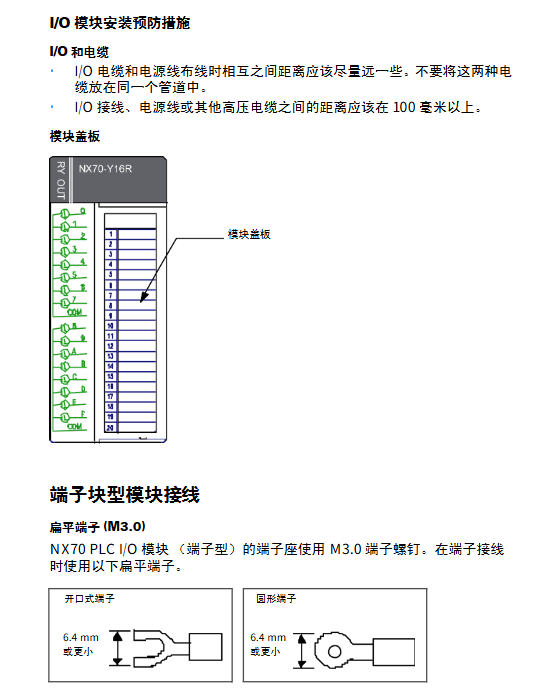

（二）接线规范
电源接线：AC 输入模块需区分 110V/220V 规格，24V 电源不可与外部商用电源并联；
输入接线：DC 输入模块支持 NPN/PNP 型传感器，双线传感器需并联泄漏电阻（避免误触发）；
输出接线：感性负载需并联保护电路（二极管 / 可变电阻），继电器输出最大负载 3A / 点；
通信接线：RS485 通信需终端电阻（端点站接通 DIP 开关），传输距离最大 1.2km。
（三）维护与故障排除
定期检查：每 6 个月检查电源电压、接线紧固性、模块状态 LED；
常见故障处理：
| 故障现象 | 可能原因 | 处理方式 |
| 电源 LED 不亮 | 保险丝烧断 | 更换 250V 1A 保险丝 |
| 输出无法接通 | 负载短路 / 接线松动 | 检查负载与端子螺钉 |
| 输入无响应 | 传感器电源故障 / 泄漏电流过大 | 检查传感器供电，并联泄漏电阻 |
| 通信失败 | 波特率不匹配 / 接线错误 | 核对 DIP 开关设置，检查 TXD/RXD 接线 |
电池维护：CPU 模块内置 CR2032 电池，25℃环境下使用寿命 3 年，低电量时 BATT LED 亮起，需及时更换。
产品目录与尺寸
核心产品目录（关键型号）
| 产品类别 | 型号示例 | 核心规格 |
| 处理器 | NX70-CPU70p2 | 20k 步、2 个通信端口、RTC |
| 底板 | NX70-BASE12 | 12 插槽，支持 384 个 I/O 点 |
| 电源 | NX70-POWER1 | 110~220V AC 输入，5V/4A+24V/0.3A |
| 数字输入 | NX70-X32D1 | 32 点 24V DC 输入，连接器型 |
| 数字输出 | NX70-Y32P | 32 点 PNP 晶体管输出，0.4A / 点 |
| 模拟模块 | NX70-RTD4 | 4 通道 RTD 输入，支持 Pt1000 |

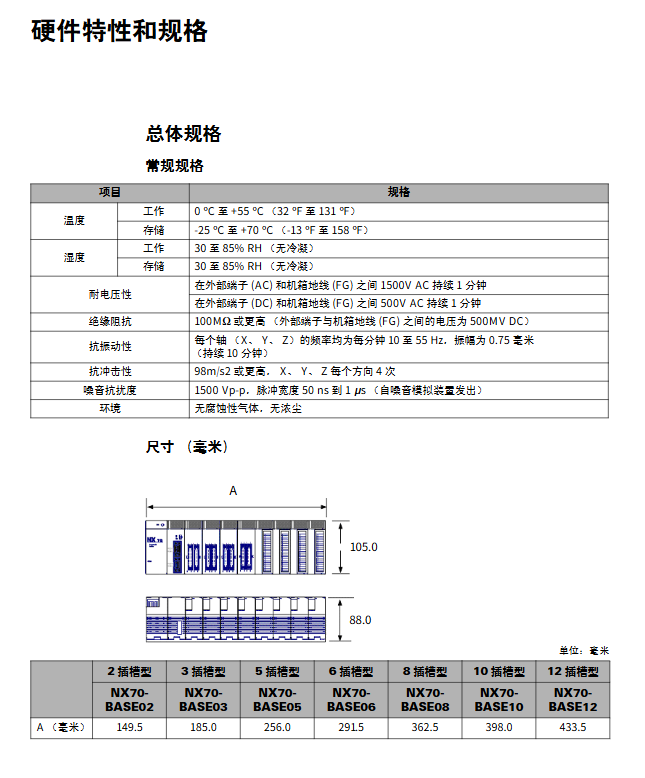

关键尺寸（底板）
| 底板型号 | 插槽数 | 长度 A（mm） | 宽度 B（mm） |
| NX70-BASE02 | 2 | 149.5 | 129.5 |
| NX70-BASE06 | 6 | 291.5 | 271.5 |
| NX70-BASE12 | 12 | 433.5 | 413.5 |
