SAIA PCD4.W500（模拟输入模块） 和PCD4.W600（模拟输出模块）
时间: 2026-04-07浏览次数：
SAIA PCD4.W500（模拟输入模块） 和PCD4.W600（模拟输出模块）
SAIA PCD4.W500（模拟输入模块） 和PCD4.W600（模拟输出模块）
产品整体定位与共性特性
PCD4.W500和PCD4.W600是 SAIA 推出的两款工业级智能模拟模块，专为工业自动化场景的信号采集与控制输出设计，二者共享以下核心共性：
隔离与抗干扰：均具备galvanic 隔离（PCD-GND 与模块 GND 间 500VDC/1min），抗干扰能力强，适合复杂工业环境；
模块化设计：需搭配PCD7.W 系列量程模块实现特定信号类型适配，支持灵活组合；
智能功能：内置微控制器，可本地执行测量、缩放、比较等功能，不占用 PCD 主 CPU 资源；
编程支持：兼容 IL（指令表）和 FUPLA（功能块）编程，依赖 PG4 软件及专用 FB（功能块）/FBox（功能盒）；
配置存储：配置参数存储于 EEPROM，启动时自动加载，支持热启动 / 冷启动初始化；
通信地址：均占用 16 个 I/O 地址，通过地址线选择通道、数据或状态，支持 Busy 信号同步。
PCD4.W500（模拟输入模块）核心详情
（一）核心技术规格
表格
参数项 具体规格 关键数字
分辨率 单触发 / 连续模式 12 位 / 12/15 位
输入通道 电压 / 电流 / 热电阻 8 路 / 4~8 路
转换时间 单触发 / 连续 100µs / 65µs
精度 满量程误差 ±0.25%±2LSB
温度误差 环境温度影响 ±0.02%/℃
过压保护 模拟输入 60VDC
电流消耗 内部（+5V）/ 外部（+24V） 150mA / 100mA

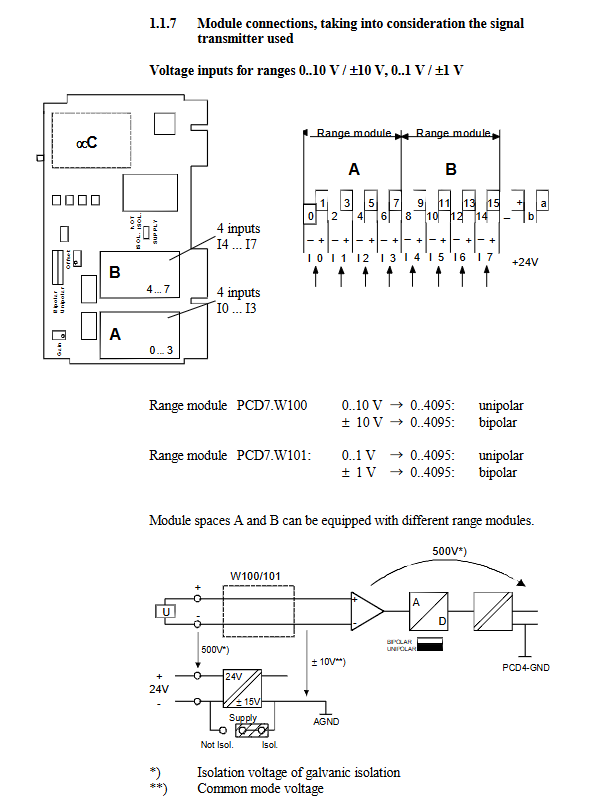

（二）支持信号类型与量程模块
表格
信号类型 量程模块 测量范围 数字表示
电压 PCD7.W100 0~10V/±10V 0~4095 / ±10000
电压 PCD7.W101 0~1V/±1V 0~4095 / ±10000
电流 PCD7.W103 0~20mA/4~20mA 0~4095 / 819~4095
电流（两线制） PCD7.W104 4~20mA 819~4095
热电阻（2 线） PCD7.W110/W111 Pt1000/Ni1000（-50~150℃） -500~1500（0.1℃精度）
热电阻（4 线） PCD7.W101+W120 Pt100/1000、Ni100/1000 -500~1500 或 0~6000
（三）核心智能功能
测量模式
单触发模式：默认配置，查询时触发转换，12 位分辨率；
连续模式：循环转换，存储最新值，支持 12 位（低分辨率）或 15 位（高分辨率），含 50/60Hz 干扰抑制。
数据格式
位格式：直接输出 AD 转换值（0~4095/0~32767）；
比例格式：转换为物理单位（如 10V→0~10000、20mA→0~20000）；
温度格式：自动线性化，转换为 0.1℃单位（如 - 50℃→-500）；
用户缩放：支持自定义量程（0~32767）和偏移（-16384~+16383）。
** comparator 功能 **：每通道支持 2 个限值（A/B）和 8 位滞后（0~255），实现窗口比较，输出状态位（值 > A/B、A 异或 B）。
故障检测：通过状态寄存器输出缩放错误、断线 / 短路、通道错误、内部故障（CPU/RAM/EPROM 等）。
PCD4.W600（模拟输出模块）核心详情
（一）核心技术规格
参数项 具体规格 关键数字
分辨率 数字输出范围 12 位（0~4095）
输出通道 分组设计 8 路（4 组 ×2 路），短路保护
转换时间 电压（阻性 / 容性负载）/ 电流 0.1ms / 0.8ms / 0.3ms
精度 电压 / 电流（4mA 点） ±0.15%±5mV / ±0.2%±20µA
线性误差 电压 / 电流 ±0.05% / ±0.1%
负载阻抗 电压 / 电流 >23kΩ / 0~500Ω
电流消耗 内部（+5V）/ 外部（+24V） 200mA / 100mA+20mA / 电流输出

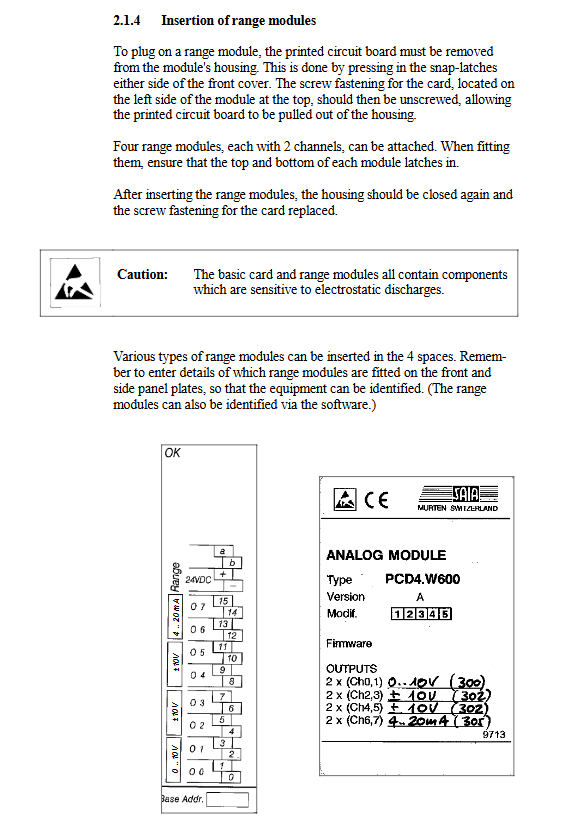

（二）支持信号类型与量程模块
信号类型 量程模块 输出范围 数字表示
电压 PCD7.W300 0~10V 0~10000
电压 PCD7.W302 ±10V -10000~10000
电流 PCD7.W304 0~20mA 0~20000
电流 PCD7.W305 4~20mA 4000~20000
（三）核心智能功能
输出模式
单输出模式：默认配置，直接写入并输出值；
同步更新模式：先预加载值（WrPreVal），通过 Control 命令（代码 0）同步触发所有通道更新，通道间延迟≈75µs。
数据格式
位格式：直接输出 DA 转换值（0~4095）；
比例格式：转换为物理单位（如 10V→0~10000、20mA→0~20000）；
用户缩放：支持自定义量程（0~32767）和偏移（-16384~+16383），优先级高于量程模块。
智能识别：自动识别已安装的量程模块（通过 RdInfo FB 读取），支持热插拔配置。
故障检测：通过状态寄存器输出缩放错误、量程模块未安装、通道错误、内部故障（DA 转换器 / EEPROM 等）。
编程与配置要点
（一）模式切换
标准模式：未配置微控制器时，兼容普通模拟模块，无需 FB，直接通过 I/O 地址读写；
扩展模式：启用智能功能，需通过 FB/FBox 配置，配置参数存储于 EEPROM，修改后需重置校验和为 0。
（二）核心 FB 功能对比
模块类型 核心 FB 功能描述
PCD4.W500 RdValUp 单极性读取输入值（如 0~20mA）
RdValBp 双极性读取输入值（如 ±10V、温度）
RdStatus 读取通道状态（错误 / 比较结果）
Config 批量配置通道参数（存储于 DB）
Control 发送控制命令（重启 / 自检 / 50/60Hz 抑制）
PCD4.W600 WrVal 写入单通道输出值
WrPreVal 预加载同步更新值
RdStatus 读取通道状态（错误 / 模块状态）
Config 批量配置通道参数（存储于 DB）
Control 发送同步更新 / 重启 / 自检命令
（三）配置注意事项
配置 DB 需为RAM 类型（建议 DB 4000~7999），首字节存储校验和，修改配置后需将校验和设为 0；
初始化建议在XOB16（冷启动） 中执行，确保配置生效；
未使用的通道需配置为 “单触发模式”（代码 0000H），避免干扰；
基地址需为 16 的整数倍（0、16、32…），避免使用 240 和 496（与看门狗冲突）。
典型应用场景
PCD4.W500：工业现场温度（Pt100/Pt1000）、压力（4~20mA）、流量（0~10V）信号采集，适用于自动化生产线、 HVAC 系统、过程控制；
PCD4.W600：执行器（如阀门、电机）控制信号输出、模拟信号仿真、闭环控制系统的控制量输出，适用于化工、冶金、智能制造场景。
