Saia-Burgess PCD4.U100 套件 PCD4 控制器升级工具

行业资讯

时间: 2026-04-07浏览次数：

Saia-Burgess PCD4.U100 套件 PCD4 控制器升级工具

产品基础与核心定位

产品身份：PCD4.U100 套件是 Saia-Burgess 推出的旧系统升级工具，核心用途是将传统 PCD4 控制器系统迁移至更先进的PCD2.M5xxx 或 PCD3.Mxxxx（NT-OS 固件版本≥1.10.16）平台，实现旧系统性能提升、功能扩展与长期维护。

核心优势：升级过程中可保留原有 PCD4 I/O 模块功能，同时支持扩展新的 PCD2/3 系列 I/O、通信或存储模块，无需完全替换原有硬件，降低升级成本与风险。

升级核心要求（硬件 + 软件）

（一）硬件要求

| W100 | 读写指令中添加 NOP 指令 | 补偿 CPU 提速影响，确保 A/D 转换稳定（需 30μs 等待） |

| W300 | 无需修改代码 | 完全兼容新平台，直接迁移即可 |

| W400 | 无需修改代码 | 完全兼容新平台，直接迁移即可 |

| W500 | XOB16 中添加初始化指令 | 调用 Control 和 config 函数块，指定基地址和配置 DB |

| W600 | XOB16 中添加初始化指令 | 与 W500 操作一致，需单独配置每个模块 |

多 W500/W600 模块适配：多个模块同时使用时，需在 XOB16 中依次执行 Control 指令（重启模块），再统一执行 config 指令（配置参数），总初始化时间不超过 3 秒。

完整升级流程

备份原有 PCD4 项目文件，确认原项目可正常使用（无原项目不建议升级）；

断开电源，移除旧 PCD4 CPU，保留电源模块；

将 PCD4.U100 模块插入原 PCD4 CPU 的空闲插槽；

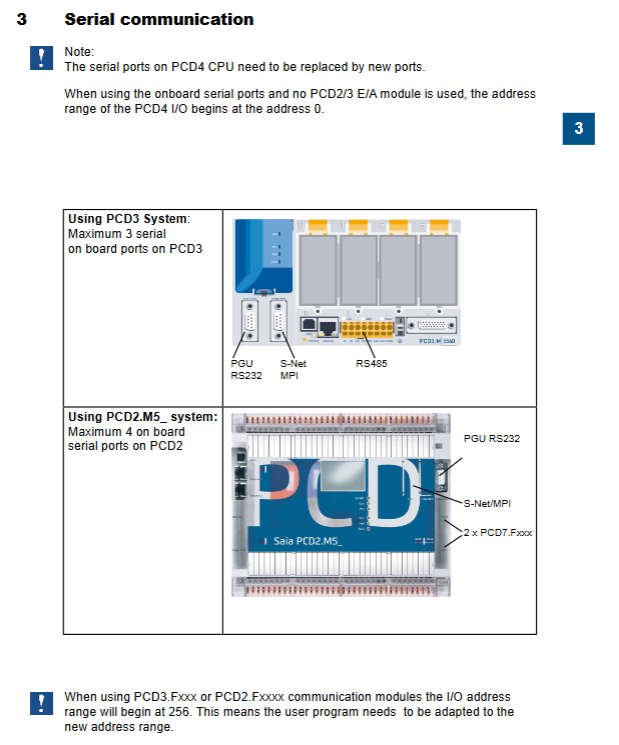

使用专用电缆连接 PCD4.U100 与目标 PCD2/3 CPU；

通过 PCD4 模块背面开关选择寻址模式（根据是否扩展新 I/O 决定）；

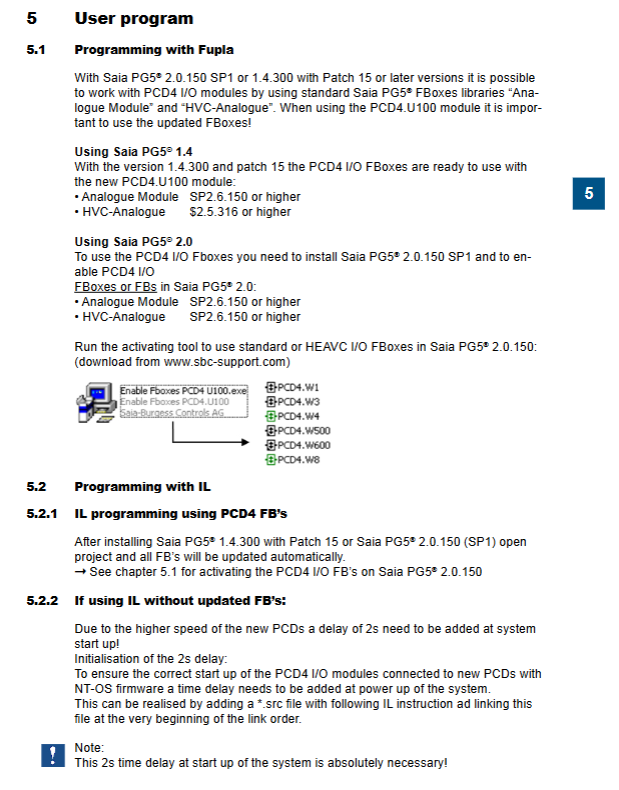

安装符合要求的 Saia PG5® 版本，激活 PCD4 FBox/FB；

迁移并更新用户程序（Fupla 自动适配 / IL 手动添加延迟和指令）；

在 PG5® 的硬件 / 设备配置器中选择目标 CPU 型号；

下载程序至 CPU，通电测试，确认原有 I/O 和新扩展功能正常。

旧系统差异与注意事项

异常处理变化：

XOB5：新 CPU 无 / IOQUIT 信号，XOB5 失效，需在程序中注释；

XOB1：检测 I/O 总线电源故障（约 500ms 响应），PCD4.N210 还支持 ±15V 电压监测；

操作禁忌：

不可使用旧版本电源模块（低于 B 版），避免损坏设备；

不可混合使用 PCD4 与 PCD2/3 的 I/O 地址 0（模式 1 下）；

IL 编程未更新 FB 时，必须添加 2 秒启动延迟，否则模块无法正常初始化。
