SAIA PCD1 系列可编程控制器
时间: 2026-04-07浏览次数：
SAIA PCD1 系列可编程控制器
SAIA PCD1 系列可编程控制器
产品整体定位与共性特性
PCD1 系列是 SAIA 推出的小型扁平式可编程控制器，核心面向小场景自动化控制需求，主打高集成度、模块化扩展和多协议兼容，三大产品线共享以下核心共性：
供电与环境：工作电压24VDC（±20%~+25%，含 5% 纹波），工作温度0~55℃，防护等级IP20，适配工业与民用控制环境；
基础通信：均标配USB 1.1（12Mbit/s）、RS-485（最高 115kbit/s） 接口，支持 FTP、Web 服务器、E-Mail、SNMP 等 Web/IT 功能；
数据备份：内置可更换锂电池（RENATA CR 2032，使用寿命 1~3 年），保障数据不丢失；
编程与配置：支持 PG5 软件编程，可通过 SBC LabelEditor 打印标签，提供 EPLAN 宏用于工程设计；
扩展兼容性：均支持 PCD7.W600 模拟输出模块（0~10V，12 位分辨率），可扩展 BACnet、LON IP 等协议。

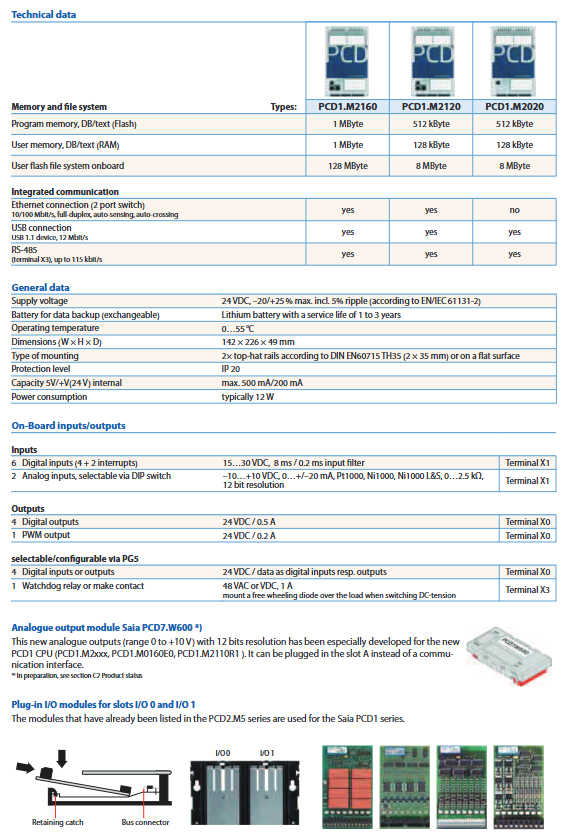

三大产品线核心规格对比
对比维度 PCD1.M2xxx（M2160/M2120/M2020） PCD1.Room（M2110R1） PCD1.M0160E0（E-Controller）
核心定位 通用型中小型自动化 房间自动化 / HeaVAC 电气柜专用（能耗监测）
集成 I/O 数量 18 路 24 路 18 路
扩展槽数量 2 个（I/O 0/1） 1 个（I/O 0） 无（仅支持 Slot A 接口扩展）
标配以太网 M2160/M2120：有（10/100M 双端口交换机）；M2020：无 有（10/100M 双端口交换机） 有（10/100M 双端口交换机）
程序内存（Flash） M2160：1MB；M2120/M2020：512KB 256KB 1MB
工作内存（RAM） M2160：1MB；M2120/M2020：128KB 128KB 1MB
文件系统容量 M2160：128MB；M2120/M2020：8MB 8MB 128MB
特殊功能 支持 RIO 扩展（最多 50 路 I/O） 支持 14 位高精度模拟输入 预装 S-Monitoring 能耗监测功能
尺寸（W×H×D） 142×226×49mm 142×226×49mm 142×142×60mm
安装方式 双 35mm DIN 导轨或平面安装 双 35mm DIN 导轨或平面安装 单 35mm DIN 导轨或平面安装
各产品线详细配置
（一）PCD1.M2xxx（通用型）
I/O 接口详情
输入：6 路数字输入（含 4 路普通 + 2 路中断，15~30VDC，8ms/0.2ms 滤波）、2 路模拟输入（-10~+10VDC/0~±20mA/Pt1000 等，12 位分辨率）；
输出：4 路数字输出（24VDC/0.5A）、1 路 PWM 输出（24VDC/0.2A）、4 路可配置 I/O（数字输入 / 输出）、1 路看门狗继电器（48VAC/DC，1A）。
扩展能力
I/O 扩展：支持 PCD2.M5 系列 I/O 模块，通过 RIO（PCD3.T66x/T76x）可扩展至 50 路 I/O；
通信扩展：2 个扩展槽可安装 PCD2.F2xxx 系列模块，支持 BACnet MS/TP、LON WORKS、DALI 等协议，最多扩展 4 个通信接口；
存储扩展：Slot M1 可安装 PCD7.Rxxx 模块，支持 4MB~128MB 文件系统扩展，或 BACnet/LON IP 固件升级。
典型应用：中小型自动化生产线控制、现有设备升级改造、多协议网关（如连接 EIB/KNX 与 M-Bus）、区域供暖网络通信接口。

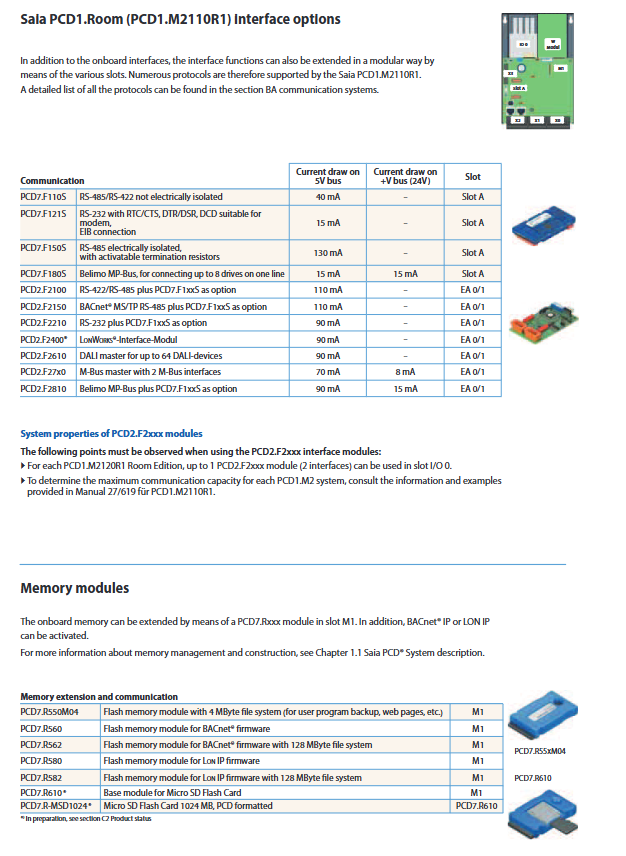

（二）PCD1.Room（PCD1.M2110R1，房间自动化专用）
I/O 接口详情
输入：6 路数字输入（含 4 路普通 + 2 路中断）、6 路模拟输入（2 路 12 位 + 4 路 14 位，支持 0~10VDC/0 (4)~20mA/Pt1000 等）；
输出：4 路数字输出（24VDC/0.5A）、1 路 PWM 输出（24VDC/0.2A）、1 路可配置 I/O、2 路模拟输出（0~10VDC/0 (4)~20mA，12 位分辨率）、1 路看门狗继电器。
扩展限制：仅 1 个 I/O 扩展槽，默认配备 PCD2.W525 模块（移除后控制器停止工作），可安装 1 个 PCD2.F2xxx 通信模块（支持 2 个通信接口）。
核心优势：支持 EN 15232:2012 能效等级标准，可通过多种协议集成房间内照明、遮阳、空调系统，实现节能化房间自动化。
典型应用：会议室 / 办公区照明控制、遮阳帘联动、风机盘管调节、空气质量监测、窗户状态监控。
（三）PCD1.M0160E0（E-Controller，电气柜专用）
I/O 接口详情
输入：6 路数字输入（含 4 路普通 + 2 路中断）、2 路模拟输入（默认配置 Ni1000，支持 - 10~+10VDC/0~±20mA 等，12 位分辨率）；
输出：4 路数字输出（24VDC/0.5A）、1 路 PWM 输出（24VDC/0.2A）、4 路可配置 I/O（默认数字输入）、1 路看门狗继电器。
核心特性：预装S-Monitoring 能耗监测应用，无需额外编程即可实现能耗数据采集与记录，尺寸紧凑（142×142×60mm），适合安装在配电柜等狭小空间（需预留上方 55mm / 下方 75mm 散热空间）。
扩展能力：无 I/O 扩展槽，Slot A 可安装 PCD7.F1xx 系列通信模块（支持 RS-232/RS-485/Belimo MP-Bus 等），Slot M1 支持存储与 BACnet/LON IP 固件扩展。
典型应用：配电柜能耗数据采集、EnOcean/KNX/BACnet 协议网关、小型电气设备微控制。
关键扩展模块与配件
存储扩展模块（PCD7.Rxxx）
| 模块型号 | 功能描述 | 适配插槽 |
| PCD7.R550M04 | 4MB 文件系统（程序备份 / 网页存储） | M1 |
| PCD7.R560/R562 | BACnet 固件（R562 含 128MB 文件系统） | M1 |
| PCD7.R580/R582 | LON IP 固件（R582 含 128MB 文件系统） | M1 |
| PCD7.R610+R-MSD1024 | 1GB Micro SD 卡存储（PCD 格式化） | M1 |
核心配件
电池：450748170（RENATA CR 2032 锂电子电池）；
端子排：440550890（11 极）、440550870（9 极）等，适配不同端子（X0~X3）；
外壳：410477590（无 logo 外壳，可自定义贴膜）。
