SBS Technologies VIPC616四槽6U VMEbus工业背包
SBS Technologies VIPC616四槽6U VMEbus工业背包
产品基础概况
产品定位：VIPC616是 SBS Technologies 推出的6U VMEbus 四插槽 IndustryPack（IP）载体板，属于模块化 I/O 组件系列，是增强版VIPC618的基础版本，二者实现100% 软件兼容，核心作用为为 VME 背板和 IP 模块提供机械安装结构与电气信号接口。
核心差异（与 VIPC618）：VIPC616 前置非屏蔽的 50 针直角带状电缆连接器，无锁扣设计；VIPC618 采用屏蔽 50 针微型 D 连接器，带锁扣，可大幅降低 EMI 辐射，是 VIPC616 的功能增强版。
核心兼容标准与插槽配置
合规标准
VME 总线：严格符合IEEE P-1024/D1.2规范；
IndustryPack 工业包：符合ANSI/VITA-4 1995官方规范。
插槽能力：板载4 个 IndustryPack 插槽，支持灵活配置，可搭载4 个单宽 IP 模块或2 个双宽 IP 模块。
IP 模块使用限制：仅支持8MHz工作频率的 IP 模块，支持 IO、ID、内存、中断响应周期，不支持 32 位接口和IndustryPack DMA 功能，为硬件固有限制。
I/O 接口与地址空间映射
双路 I/O 接口配置
前置面板 I/O：采用非屏蔽 50 针带键、带护罩的直角带状电缆连接器，每 2 个 IP 插槽配备 1 对连接器，且带弹出硬件，实现前置 I/O 扩展；
背板 P2 I/O：通过 VMEbus P2 背板提供64 路 I/O 信号，其中 D 槽 50 个 I/O 针脚全路由至 P2 的 A、C 行，C 槽可配置 14 个针脚路由至该位置，C/D 槽大部分 I/O 信号均引至 P2 连接器，大幅提升机箱内部布线灵活性。
地址空间映射：所有空间容量与映射规则严格遵循工业包规范，支持用户和管理员双级别访问，同时支持 ** 读 - 修改 - 写（测试与置位）** 操作，具体映射规格如下表：
| 空间类型 | 映射位置 | 单插槽容量 | 备注 |
| I/O 空间 | VMEbus A16/D16 | 128 字节 | 容量固定 |
| ID 空间 | VMEbus A16/D16 | 128 字节 | 容量固定 |
| 内存空间（A24） | VMEbus A24 | 无 /128 Kbytes~2 Mbytes | 可选配置 |
| 内存空间（A32） | VMEbus A32 | 8 Mbytes | 容量固定 |
核心功能特性
中断功能
中断生成：每 1 个 IP 插槽可独立生成最多 2 路中断请求，4 个插槽总计可生成8 路中断请求线；
中断映射：8 路请求线可通过简易跳线块与 VMEbus 的 7 个中断请求级别一对一配对，也可安装用户自行提供的 PLD 芯片，实现任意复杂的自定义中断映射，支持个性化 IRQ 配置。
可视化状态指示：板载多颗绿色 LED 指示灯，实现工作状态实时核查，具体配置为：每插槽 1 个访问 LED，显示对应 IP 插槽的读写访问活动；2 个电源监测 LED，分别显示 A/B 插槽组、C/D 插槽组的供电状态。
硬件保护与稳定性
熔丝保护：为每 1 个 IP 插槽配备 **+5 VDC 3A 专用熔丝 **，+12 VDC、-12 VDC 各配备 1 个3A 总熔丝，实现过流保护；
故障检测：内置2 个电源检测电路，可实时检测任意 IP 插槽的熔丝烧断和线路故障，及时反馈硬件问题；
信号优化：所有 IP 模块电源线均配备RF 滤波电路和去耦电容，有效降低电磁干扰，提升供电稳定性。

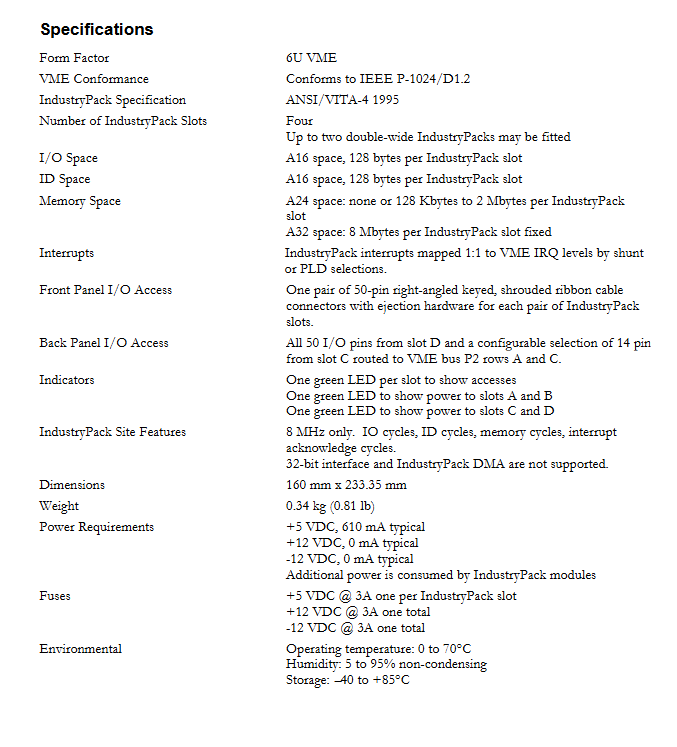

物理、电气与环境参数
物理规格：外形为6U VME标准，尺寸160 mm × 233.35 mm，重量0.34 kg（0.81 lb），适配标准 6U VME 机箱安装；
电气功耗：典型工作功耗为 **+5 VDC 610 mA**，+12 VDC、-12 VDC 典型功耗均为 0 mA，IP 模块工作时会产生额外功耗，由载体板统一供电；
环境参数：适配工业级使用环境，工作温度：0 ~ 70°C，工作湿度：5 ~ 95%（非凝露）；存储温度：-40 ~ +85°C，满足高低温存储与工作需求。

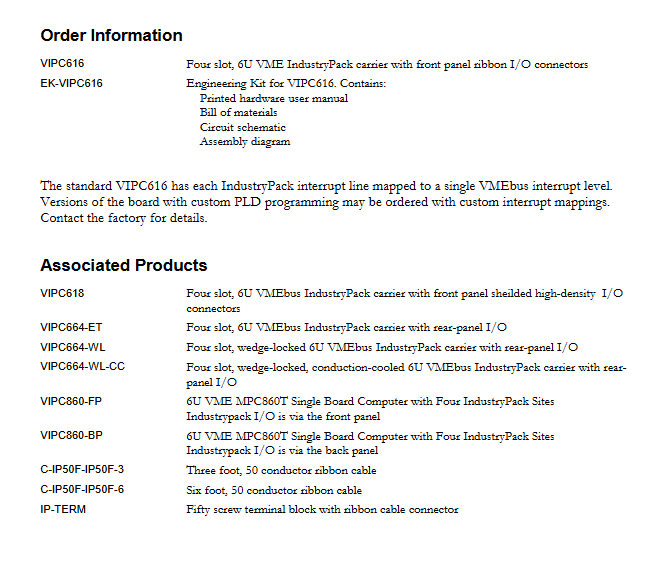

订购信息与配套产品
订购型号
标准型号（VIPC616）：基础版 6U VME 四插槽 IP 载体板，配备前置带状 I/O 连接器，为默认订购版本；
工程套件（EK-VIPC616）：含印刷版硬件用户手册、物料清单（BOM）、电路原理图、装配图，适配研发与工程调试；
定制版本：支持通过 PLD 编程实现自定义中断映射，可直接联系工厂咨询并订购。
关联配套产品：提供全系列配套载体板、连接线材与端子块，满足不同应用场景需求，核心配套如下表：
| 产品型号 | 产品描述 |
| VIPC618 | 四插槽 6U VME IP 载体板，前置屏蔽高密度 I/O 连接器（EMI 优化） |
| VIPC664-ET | 四插槽 6U VME IP 载体板，背板 I/O 设计 |
| VIPC664-WL | 四插槽 6U VME IP 载体板，楔形锁固定、背板 I/O |
| VIPC664-WL-CC | 四插槽 6U VME IP 载体板，楔形锁、传导冷却、背板 I/O |
| VIPC860-FP/BP | 6U VME MPC860T 单板计算机，带 4 个 IP 插槽，分前置 / 背板 I/O |
| C-IP50F-IP50F-3/6 | 3/6 英尺 50 芯带状电缆，适配前置 I/O 连接器 |
| IP-TERM | 50 针螺钉端子块，带带状电缆连接器，实现接线端扩展 |
