SBS Technologies VIPC616四槽6U VMEbus工业背包
时间: 2026-04-07浏览次数：
SBS Technologies VIPC616四槽6U VMEbus工业背包
SBS Technologies VIPC616四槽6U VMEbus工业背包
产品基础概况
产品定位：VIPC616是 SBS Technologies 推出的6U VMEbus 规格四插槽 IndustryPack（IP）载体板，属于模块化 I/O 组件系列，为增强版VIPC618的基础版本，二者实现100% 软件兼容。
核心作用：为 VME 背板和 IndustryPack 模块提供机械安装结构与电气接口，支持模块的 I/O、ID、内存和中断全功能，文档版本为Revision 4 C95158，发布于1999 年 11 月 19 日。
核心差异（与 VIPC618）：VIPC616 前置非屏蔽直角带状电缆连接器，无锁扣；VIPC618 采用屏蔽 50 针微型 D 连接器，带锁扣，可大幅降低 EMI 辐射。
核心兼容与插槽配置
合规标准
VME 总线：符合IEEE P-1024/D1.2规范；
IndustryPack：符合ANSI/VITA-4 1995工业包规范。
插槽能力：配备4 个 IndustryPack 插槽，可灵活搭载4 个单宽 IP 模块或2 个双宽 IP 模块。
IP 模块限制：仅支持8MHz的 IP 模块，支持 IO、ID、内存、中断响应周期，不支持 32 位接口和 IndustryPack DMA 功能。
接口与空间映射能力
I/O 接口配置
前置面板 I/O：每 2 个 IP 插槽配备 1 对50 针带键、带护罩的直角带状电缆连接器，带弹出硬件；
背板 P2 I/O：提供64 路背板 I/O，D 槽 50 个 I/O 针脚全路由至 VMEbus P2 的 A、C 行，C 槽可配置 14 个针脚路由至该位置，同时 C/D 槽大部分 I/O 信号均引至 P2 连接器，提升机箱布线灵活性。
地址空间映射
空间类型 映射位置 单插槽容量
I/O 空间 VMEbus A16/D16 128 字节
ID 空间 VMEbus A16/D16 128 字节
内存空间（A24） VMEbus A24 无 / 128 Kbytes-2 Mbytes
内存空间（A32） VMEbus A32 8 Mbytes（固定）
访问支持：支持用户和管理员级别的空间访问，同时支持 ** 读 - 修改 - 写（测试与置位）** 操作，I/O 和 ID 空间容量由工业包规范固定。
中断与指示功能
中断能力
每一个 IP 插槽可生成最多 2 路中断请求，4 个插槽共 8 路中断请求线；
8 路请求线可通过简易跳线块与 VMEbus 的 7 个中断请求级别配对，也可安装用户提供的 PLD 芯片，实现任意复杂的中断映射，支持定制化 IRQ 配置。
状态指示：配备可视化 LED 指示灯，支持运行状态核查
每插槽 1 个绿色访问 LED：显示对应 IP 插槽的访问活动；
2 个绿色电源 LED：分别显示 A/B 插槽、C/D 插槽的供电状态。
硬件保护与电气参数
硬件保护措施
熔丝保护：每 IP 插槽配备 **+5 VDC 3A 熔丝 **1 个，+12 VDC、-12 VDC 各配备 1 个 3A 总熔丝；
电路保护：2 个电源检测电路，可检测任意 IP 插槽的熔丝烧断和线路故障；
信号处理：所有 IP 电源线均配备RF 滤波和去耦电容，提升稳定性。

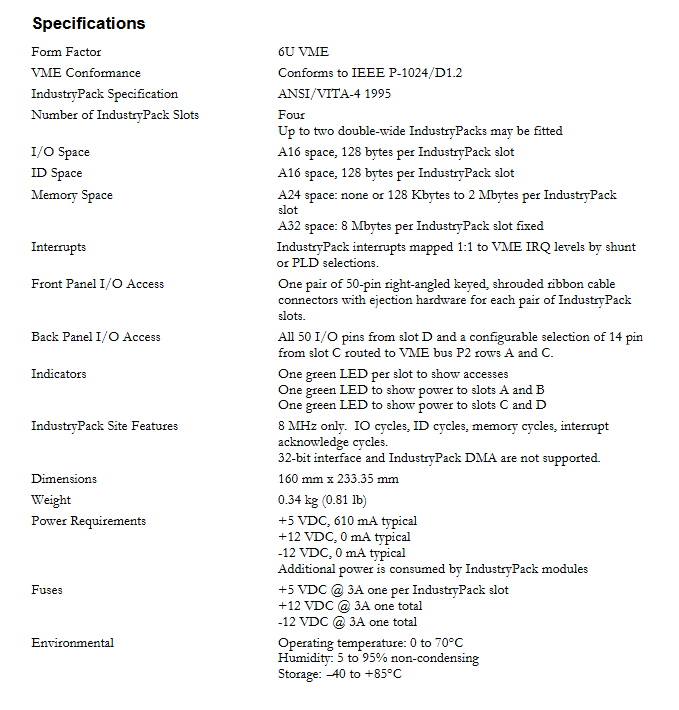

物理与电气规格
尺寸：160 mm × 233.35 mm；重量：0.34 kg（0.81 lb）；
典型功耗：+5 VDC 610 mA，+12 VDC 0 mA，-12 VDC 0 mA（IP 模块工作时会产生额外功耗）。
环境参数
工作环境：工作温度0 to 70°C，工作湿度5 to 95%（非凝露）；
存储环境：存储温度 **–40 to +85°C**，适配工业级复杂使用环境。

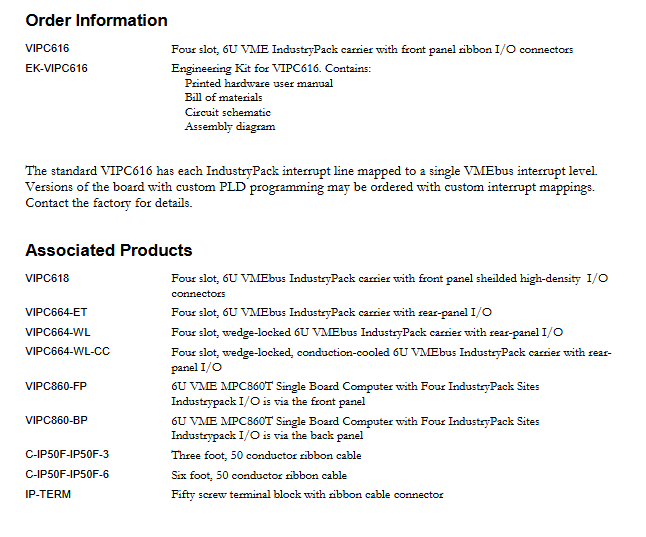

订购信息与配套产品
基础订购型号
VIPC616：标准版 6U VME 四插槽 IP 载体板，配备前置带状 I/O 连接器；
EK-VIPC616：VIPC616 工程套件，包含印刷版硬件用户手册、物料清单（BOM）、电路原理图、装配图；
定制版：支持 PLD 编程实现自定义中断映射，可联系工厂定制。
配套关联产品
| 产品型号 | 产品描述 |
| VIPC618 | 四插槽 6U VME IP 载体板，前置屏蔽高密度 I/O 连接器 |
| VIPC664-ET | 四插槽 6U VME IP 载体板，背板 I/O |
| VIPC664-WL | 四插槽 6U VME IP 载体板，楔形锁、背板 I/O |
| VIPC664-WL-CC | 四插槽 6U VME IP 载体板，楔形锁、传导冷却、背板 I/O |
| VIPC860-FP | 6U VME MPC860T 单板计算机，4 个 IP 插槽，前置 I/O |
| VIPC860-BP | 6U VME MPC860T 单板计算机，4 个 IP 插槽，背板 I/O |
| C-IP50F-IP50F-3 | 3 英尺 50 芯带状电缆 |
| C-IP50F-IP50F-6 | 6 英尺 50 芯带状电缆 |
| IP-TERM | 带带状电缆连接器的 50 针螺钉端子块 |
